Thông số kỹ thuật phần cứng

Cổng đồng

4 cổng 10/100/1000BASE-T RJ45 auto-MDI/MDI-X, được chia sẻ với Cổng-1 đến Cổng-4

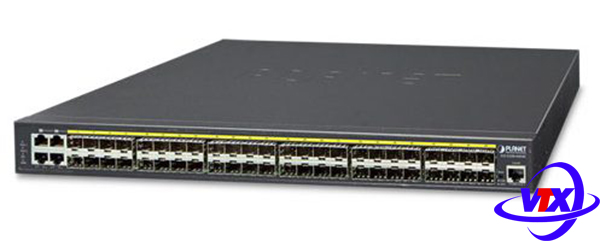

Khe cắm SFP/mini-GBIC

48 giao diện 100/1000BASE-X SFP

Tương thích với bộ thu phát 100BASE-FX SFP

Bảng điều khiển

1 x cổng nối tiếp RS232-to-RJ45 (115200, 8, N, 1)

Kiến trúc chuyển đổi

lưu trữ và chuyển tiếp

Chuyển vải

96Gbps

Thông lượng

71. 2Mpps@64Bytes

Bảng địa chỉ

16K mục nhập, học và lão hóa địa chỉ nguồn tự động

Bộ đệm dữ liệu được chia sẻ

16 triệu bit

Kiểm soát lưu lượng

Khung tạm dừng IEEE 802.3x cho song công hoàn toàn

Áp suất ngược cho bán song công

Khung Jumbo

10K byte

Nút reset

< 5 giây: Khởi động lại hệ thống

> 5 giây: Mặc định gốc

Kích thước (Rộng x Sâu x Cao)

440 x 300 x 44,5 mm, chiều cao 1U

Cân nặng

3765 gam

DẪN ĐẾN

Hệ thống :

PWR ( Xanh lục ), SYS ( Xanh lá cây ), Quạt 1 ( Đỏ ), Quạt 2 ( Đỏ )

Giao diện kết hợp RJ45 10/100/1000T (Cổng 1 đến Cổng 4):

1000Mbps LNK/ACT ( Xanh lục )

100Mbps LNK/ACT ( Cam )

10Mbps LNK/ACT (TẮT)

Giao diện SFP 100/1000Mbps (Cổng 1 đến Cổng 48):

1000Mbps LNK/ACT ( Xanh lục )

100Mbps LNK/ACT ( Cam )

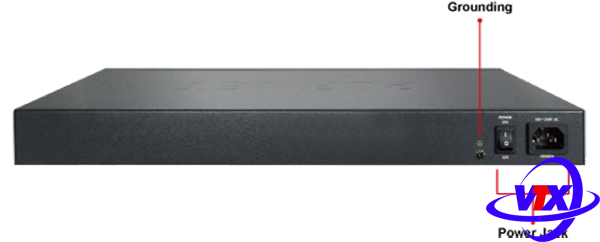

Yêu cầu năng lượng

100~240V xoay chiều, 50/60Hz

Sự tiêu thụ năng lượng

45 watt / 153 BTU/giờ (tối đa)

Bảo vệ ESD

2KV một chiều

Chức năng quản lý lớp 2

Cấu hình cổng

Vô hiệu hóa / kích hoạt cổng

Lựa chọn chế độ song công toàn phần và bán song công tự động 10/100/1000Mbps

Vô hiệu hóa / kích hoạt điều khiển luồng

Trạng thái cổng

Hiển thị chế độ song công tốc độ của mỗi cổng, trạng thái liên kết, trạng thái kiểm soát luồng, trạng thái tự động đàm phán, trạng thái trung kế

Phản chiếu cổng

TX / RX / Cả hai

Màn hình nhiều trên 1

VLAN

VLAN dựa trên thẻ 802.1Q

đường hầm Q-in-Q

Cạnh Vlan riêng (PVE)

Vlan dựa trên MAC

VLAN dựa trên giao thức

Vlan thoại

Vlan dựa trên mạng con IP

MVR (Đăng ký Vlan đa hướng)

Lên đến 255 nhóm VLAN, trong số 4095 VLAN ID

Liên kết tập hợp

IEEE 802.3ad LACP / thân tĩnh

Hỗ trợ 24 nhóm trung kế 8 cổng

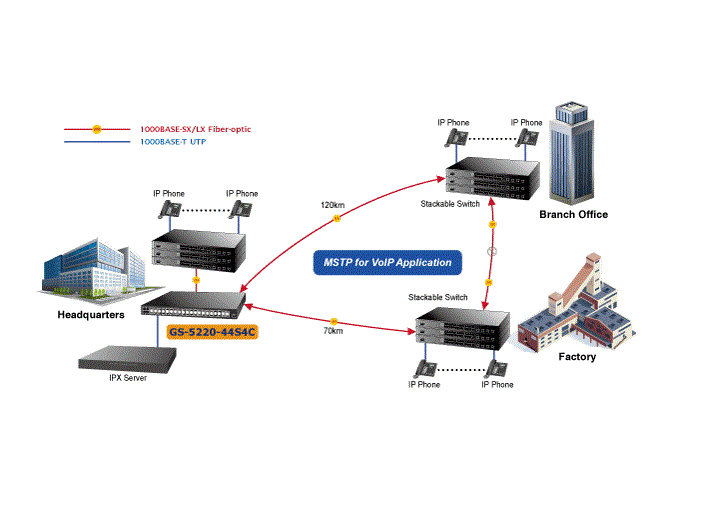

Giao thức cây bao trùm

Giao thức cây bao trùm STP, IEEE 802.1D

Giao thức cây kéo dài nhanh RSTP, IEEE 802.1w

Giao thức cây đa khung MSTP, IEEE 802.1s

QoS

Dựa trên phân loại lưu lượng truy cập, mức độ ưu tiên nghiêm ngặt và WRR

8 cấp độ ưu tiên để chuyển đổi:

– Số cổng

– Ưu tiên 802.1p

– Thẻ Vlan 802.1Q

– Trường DSCP/ToS trong gói IP

IGMP Snooping

IGMP (v1/v2/v3) Snooping, tối đa 255 nhóm phát đa hướng

Hỗ trợ chế độ truy vấn IGMP

MLD rình mò

MLD (v1 / v2) Snooping, tối đa 255 nhóm phát đa hướng

Hỗ trợ chế độ truy vấn MLD

Danh sách điều khiển truy cập

ACL dựa trên IP / ACL dựa trên MAC

Lên đến 256 mục

Kiểm soát băng thông

Kiểm soát băng thông trên mỗi cổng

Đường vào: 100Kbps~1000Mbps

Đầu ra: 100Kbps~1000Mbps

Chức năng lớp 3

Giao diện IP

tối đa. 128 giao diện Vlan

Bảng định tuyến

tối đa. 32 mục định tuyến

Giao thức định tuyến

Định tuyến tĩnh phần cứng IPv4

Định tuyến tĩnh phần cứng IPv6

Sự quản lý

Giao diện quản lý cơ bản

Bảng điều khiển / Telnet / Trình duyệt web / SNMP v1, v2c

Giao diện quản lý an toàn

SSH, SSL, SNMP v3

SNMP MIB

RFC 1213 MIB-II

Cầu RFC 1493 MIB

RFC 1643 Ethernet MIB

Giao diện RFC 2863 MIB

RFC 2665 MIB giống Ether

RFC 2819 RMON MIB (Nhóm 1, 2, 3 và 9)

Thực thể RFC 2737 MIB

Máy khách RADIUS RFC 2618 MIB

RFC 2863 NẾU-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Khung-MIB

Chuyển tiếp IP RFC 4292 MIB

RFC 4293 IP MIB

RFC 4836 MAU-MIB

CHUẨN IEEE 802.1X

LLDP

tiêu chuẩn phù hợp

Tuân thủ quy định

FCC Phần 15 Hạng A, CE

Tuân thủ tiêu chuẩn

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

Kiểm soát lưu lượng IEEE 802.3x và áp suất ngược

Thân cổng IEEE 802.3ad với LACP

Giao thức IEEE 802.1D Spanning Tree

Giao thức IEEE 802.1w Rapid Spanning Tree

Giao thức Cây đa Spanning IEEE 802.1s

IEEE 802.1p Lớp dịch vụ

Gắn thẻ VLAN IEEE 802.1Q

Điều khiển mạng xác thực cổng IEEE 802.1X

IEEE 802.1ab LLDP

RFC 768 UDP

RFC 793 TFTP

Địa chỉ IP RFC 791

ICMP RFC 792

RFC 2068 HTTP

RFC 1112 IGMP phiên bản 1

RFC 2236 IGMP phiên bản 2

RFC 3376 IGMP phiên bản 3

RFC 2710 MLD phiên bản 1

FRC 3810 MLD phiên bản 2

Môi trường

Điều hành

Nhiệt độ: 0 ~ 50 độ C

Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ)

Kho

Nhiệt độ: -10 ~ 70 độ C

Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ)
