Aptomat Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động Chi Tiết Từ A – Z

Bạn đã bao giờ gặp tình trạng đang sử dụng điện thì bỗng nhiên toàn bộ thiết bị vụt tắt, kèm theo tiếng “tạch” dứt khoát từ phía tủ điện chưa? Đó chính là lúc Aptomat – “vị cứu tinh” thầm lặng – vừa ra tay bảo vệ gia đình bạn khỏi một sự cố cháy nổ tiềm tàng.

Trong hệ thống điện hiện đại, Aptomat không chỉ đơn thuần là một cái công tắc. Vậy Aptomat là gì? Tại sao nó lại quan trọng đến thế? Hãy cùng tìm hiểu chi tiết từ cấu tạo đến nguyên lý hoạt động ngay trong bài viết này.

Aptomat là gì? Vai trò “bất di bất dịch” trong hệ thống điện

Aptomat (bắt nguồn từ tiếng Pháp: Automate) hay còn được gọi phổ biến là Circuit Breaker (CB). Trong tiếng Việt, chúng ta thường gọi dân dã là “Cầu dao tự động”.

Đây là thiết bị có khả năng tự động ngắt mạch điện khi xảy ra các sự cố như quá tải hoặc ngắn mạch (chập điện). Nếu coi dòng điện là huyết mạch của ngôi nhà, thì Aptomat chính là “người gác cổng” thông minh, luôn sẵn sàng ngăn chặn mọi rủi ro trước khi chúng gây ra hỏa hoạn.

Vai trò chính của Aptomat:

• Bảo vệ thiết bị: Ngăn dòng điện quá cao làm cháy hỏng tivi, tủ lạnh, máy giặt.

• An toàn tính mạng: Chống cháy nổ do chập điện, và đặc biệt là chống giật (với các dòng chuyên dụng).

• Linh hoạt: Hỗ trợ đóng ngắt mạch điện thủ công khi bạn cần sửa chữa hoặc bảo trì hệ thống điện.

Cấu tạo chi tiết của một Aptomat tiêu chuẩn

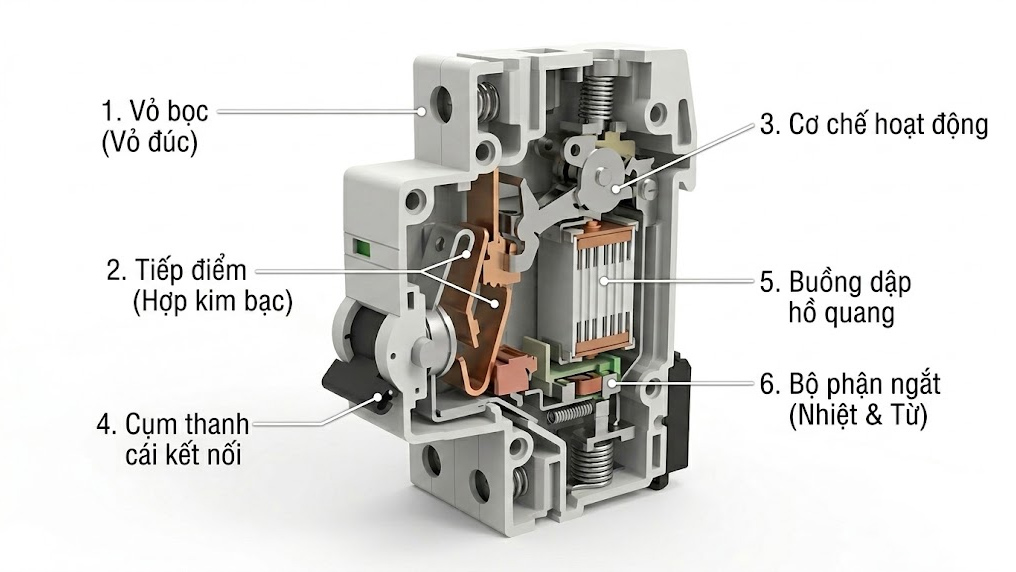

Một chiếc Aptomat nhỏ gọn thực chất là một tuyệt tác của kỹ thuật cơ khí và điện tử. Cấu tạo cơ bản thường gồm 5 bộ phận chính:

• Vỏ bảo vệ (Frame): Được đúc từ nhựa cách điện cao cấp (thường là nhựa ABS hoặc BMC). Loại nhựa này có khả năng chịu nhiệt cực tốt và chịu được va đập mạnh.

• Hệ thống tiếp điểm (Contacts): Thường gồm tiếp điểm chính và tiếp điểm phụ. Chúng được làm bằng hợp kim bạc-đồng để đảm bảo dẫn điện tốt nhất và chịu được sức nóng khi đóng ngắt.

• Cơ cấu truyền động (Operating Mechanism): Là bộ phận giúp bạn đóng/ngắt Aptomat bằng tay hoặc giúp thiết bị tự động nhảy khi gặp sự cố.

• Bộ phận dập hồ quang (Arc Chute): Khi ngắt dòng điện lớn, một tia lửa điện (hồ quang) cực mạnh sẽ xuất hiện. Bộ phận này có nhiệm vụ chia nhỏ và dập tắt tia lửa đó ngay lập tức để tránh cháy nổ vỏ nhựa.

• Bộ phận giải phóng (Tripping Unit): Đây chính là “bộ não” của Aptomat. Nó gồm:

  • Rơ le nhiệt: Bảo vệ khi dòng điện quá tải (nóng dần lên).

  • Rơ le điện từ: Bảo vệ khi có sự cố ngắn mạch (dòng điện tăng đột ngột).

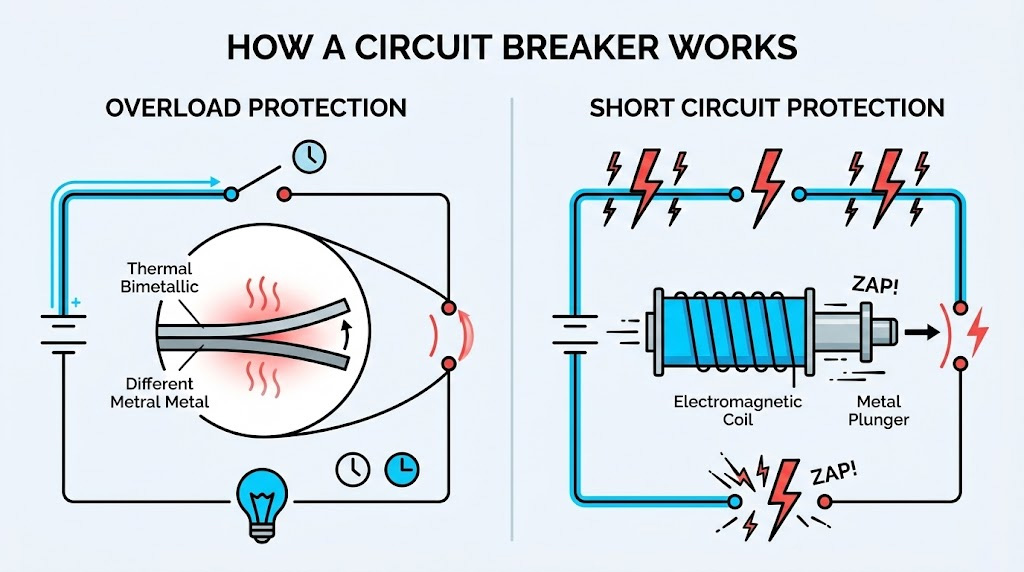

Nguyên lý hoạt động: Cách Aptomat “cứu nguy” hệ thống điện

Aptomat hoạt động dựa trên những nguyên lý vật lý rất chính xác để phân biệt giữa dòng điện bình thường và dòng điện nguy hiểm.

Trạng thái bình thường

Khi dòng điện ổn định, các tiếp điểm đóng chặt vào nhau nhờ cơ cấu móc treo. Điện năng đi qua bình thường để phục vụ các thiết bị trong nhà.

Trường hợp quá tải (Overload)

Khi bạn bật quá nhiều thiết bị cùng lúc, dòng điện vượt mức cho phép. Lúc này, thanh lưỡng kim bên trong Aptomat sẽ nóng lên và cong lại. Khi độ cong đạt đến mức giới hạn, nó sẽ tác động vào cơ cấu móc, làm tiếp điểm rời ra và ngắt điện. Quá trình này diễn ra từ từ, tùy thuộc vào mức độ quá tải.

Trường hợp ngắn mạch (Short Circuit)

Đây là sự cố cực kỳ nguy hiểm (chập dây pha và dây trung tính). Dòng điện tăng vọt lên hàng nghìn Ampe trong tích tắc. Ngay lập tức, cuộn dây điện từ tạo ra từ trường cực mạnh, hút chốt ngắt mạch chỉ trong vài phần nghìn giây (ms).

Trường hợp rò điện (Chống giật)

Với các dòng Aptomat chống giật, thiết bị sẽ so sánh sự chênh lệch giữa dòng điện đi và dòng điện về. Nếu có sự chênh lệch (nghĩa là điện đang rò ra vỏ máy hoặc qua người), nó sẽ ngắt điện ngay để bảo đảm an toàn.

Phân loại các dòng Aptomat phổ biến hiện nay

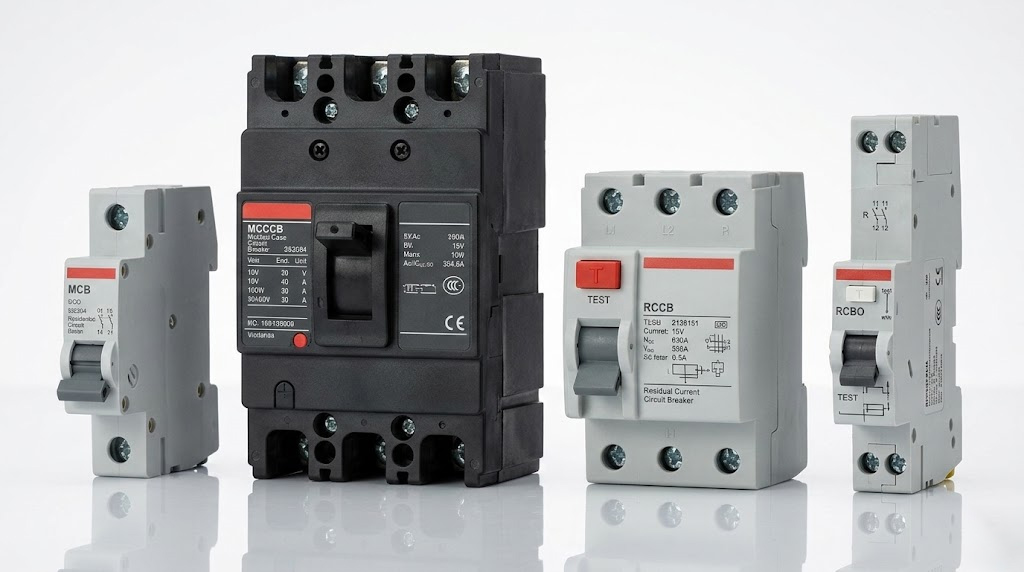

Tùy vào nhu cầu sử dụng, chúng ta có các loại Aptomat khác nhau:

Loại Aptomat	Tên đầy đủ	Đặc điểm & Ứng dụng
MCB	Miniature Circuit Breaker	Dạng tép, dùng cho gia đình, dòng định mức nhỏ (dưới 125A).
MCCB	Molded Case Circuit Breaker	Dạng khối, dùng cho công nghiệp, khả năng cắt dòng ngắn mạch lớn.
RCCB	Residual Current Circuit Breaker	Chuyên dụng chống rò điện (không bảo vệ quá tải).
RCBO	Residual Current Breaker with Overload	“2 trong 1”: Vừa chống rò, vừa bảo vệ quá tải và ngắn mạch.

Ngoài ra, người ta còn phân loại theo số pha: 1 pha, 2 pha (dùng cho điện dân dụng) và 3 pha, 4 pha (dùng cho điện sản xuất, công nghiệp).

Các thông số kỹ thuật “vàng” cần lưu ý khi chọn mua

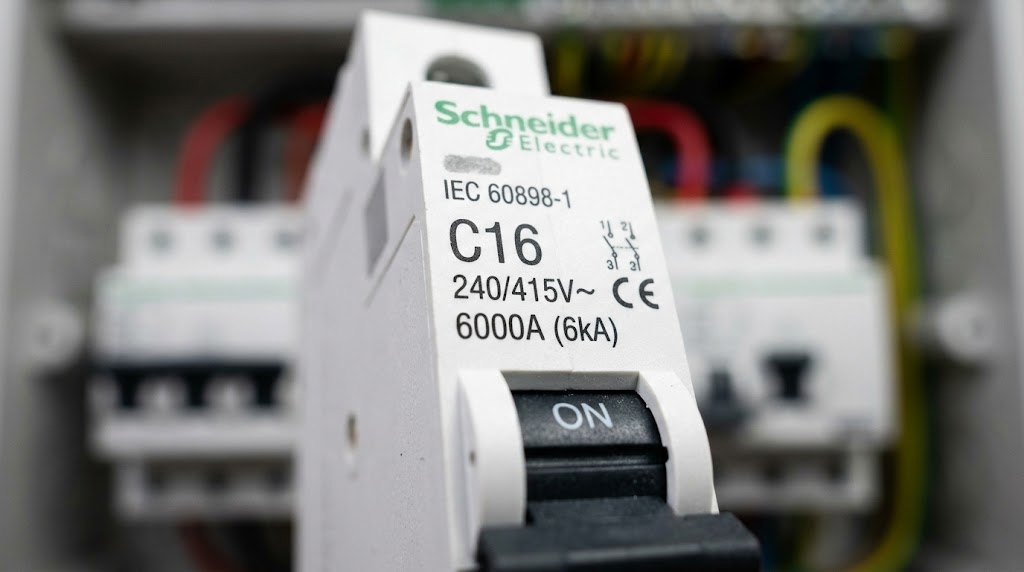

Để chọn được chiếc Aptomat phù hợp, bạn không thể bỏ qua các thông số sau:

• In (Rated Current): Dòng điện định mức. Ví dụ: 16A, 32A, 63A. Bạn cần chọn $I_n$ phù hợp với tổng công suất các thiết bị điện.

• Icu (Ultimate Breaking Capacity): Khả năng chịu đựng dòng ngắn mạch tối đa. Chỉ số này càng cao, Aptomat càng bền và an toàn khi có sự cố lớn.

• Ue (Rated Voltage): Điện áp làm việc (ví dụ 220V cho dân dụng, 380V cho công nghiệp).

• Đường cong đặc tính (Trip Curve): * Loại C: Phổ biến nhất cho gia đình.

  • Loại D: Dùng cho các thiết bị có dòng khởi động lớn như motor, máy bơm.

Kinh nghiệm lựa chọn và lắp đặt Aptomat an toàn

1. Tính toán công suất: Công thức đơn giản là chọn Aptomat có dòng định mức In lớn hơn dòng tải thực tế khoảng 20% – 30%. Tránh chọn quá sát gây nhảy át oan, cũng không nên chọn quá lớn khiến át không nhảy khi có sự cố nhẹ.

2. Vị trí lắp đặt: Luôn đặt trong tủ điện chuyên dụng, nơi khô ráo, cao ráo, tránh xa tầm tay trẻ em.

3. Kiểm tra định kỳ: Đặc biệt với các dòng chống giật, bạn nên nhấn nút “Test” (thường có chữ T) mỗi tháng một lần. Nếu nhấn mà át nhảy, nghĩa là thiết bị vẫn hoạt động tốt.

Kết luận

Aptomat không chỉ là một thiết bị điện, nó là “bảo hiểm” cho sự an toàn của gia đình và tài sản của bạn. Đừng vì tiết kiệm một khoản nhỏ mà lựa chọn các loại Aptomat trôi nổi, không rõ nguồn gốc. Hãy ưu tiên các thương hiệu chính hãng uy tín như Sino, Panasonic, Schneider, LS, hay Mitsubishi để an tâm tuyệt đối.
