Cáp Feeder là gì? Tìm hiểu chi tiết về loại cáp chuyên dụng

Cáp Feeder (hay còn gọi là cáp đồng trục sóng vô tuyến, hoặc cáp RF Feeder) là một trong những thành phần cốt lõi, ít được nhắc đến nhưng lại vô cùng quan trọng đối với mọi hệ thống thông tin di động, phát thanh và truyền hình. Đây là “mạch máu” chuyên chở các tín hiệu tần số vô tuyến (RF) từ thiết bị phát/thu (như trạm gốc BTS) đến ăng-ten, và ngược lại.

Khái niệm cơ bản về cáp Feeder

Cáp Feeder là loại cáp đồng trục (coaxial cable) chuyên dụng, được thiết kế đặc biệt để truyền tải năng lượng và tín hiệu tần số cao (RF) với độ suy hao cực thấp và khả năng chống nhiễu vượt trội. Chúng khác biệt so với cáp đồng trục thông thường ở cấu tạo bên trong, đặc biệt là lớp lõi dẫn và lớp chắn, thường được làm bằng ống đồng đặc hoặc đồng gợn sóng (corrugated copper) thay vì dây bện.

Vai trò của cáp Feeder trong hệ thống truyền dẫn tín hiệu

Vai trò chính của cáp Feeder là:

1. Kết nối năng lượng RF: Truyền tải tín hiệu RF công suất cao (thường từ hàng chục đến hàng trăm watt) từ đầu ra của thiết bị trạm gốc (BTS hoặc BBU) đến đầu vào của ăng-ten.
2. Giảm thiểu suy hao: Mọi độ dài cáp đều gây ra suy hao tín hiệu. Cáp Feeder được thiết kế với trở kháng đồng nhất (50 Ohm) và cấu tạo vật lý tiên tiến giúp giảm thiểu suy hao năng lượng trên đường truyền một cách tối đa, đảm bảo công suất phát đến ăng-ten gần nhất với công suất đầu ra của thiết bị.
3. Bảo vệ tín hiệu: Ngăn chặn tín hiệu RF rò rỉ ra ngoài (bức xạ) và bảo vệ tín hiệu bên trong khỏi nhiễu điện từ (EMI) từ môi trường.

So sánh cáp Feeder với các loại cáp đồng trục thông thường

Đặc điểm	Cáp Feeder (Low-Loss Coax)	Cáp Đồng Trục Thông Thường (VD: RG-6)
Mục đích sử dụng	Truyền tải RF công suất cao/tần số cao trong viễn thông (BTS, 4G/5G).	Truyền tải tín hiệu video (CATV), CCTV, hoặc ứng dụng công suất thấp.
Độ suy hao (Attenuation)	Rất thấp. Thiết kế tối ưu hóa cho đường truyền dài.	Thấp đến trung bình. Không phù hợp cho công suất cao và tần số cao.
Lõi dẫn (Inner Conductor)	Thường là ống đồng đặc hoặc rỗng gợn sóng (Helically Corrugated).	Dây đồng đặc hoặc dây bện (braided wire).
Lớp chắn ngoài (Outer Shield)	Ống đồng gợn sóng liền mạch. Chống nhiễu và độ bền cơ học cao.	Lớp lá nhôm và lớp lưới bện (braiding) đồng/nhôm.
Trở kháng danh định	50 Ohm (Tiêu chuẩn viễn thông).	75 Ohm (Tiêu chuẩn video/truyền hình).

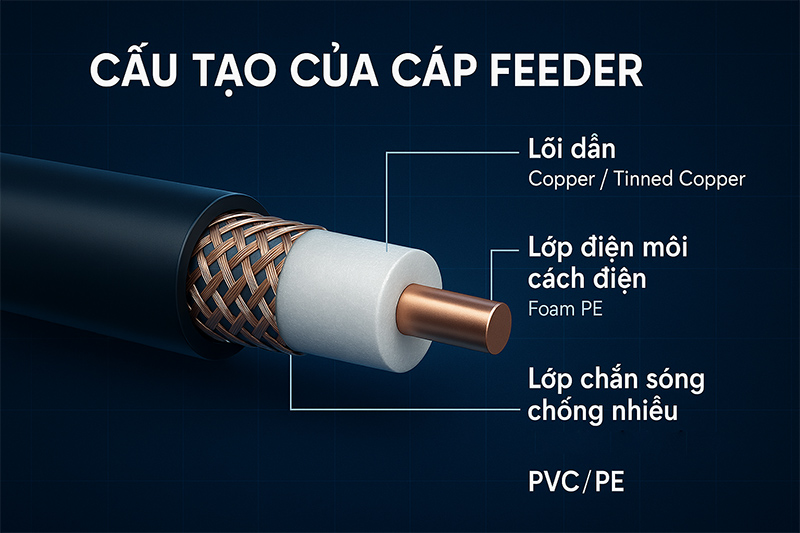

Cấu tạo của cáp Feeder

Cáp Feeder có cấu trúc bốn lớp cơ bản, mỗi lớp đóng vai trò thiết yếu trong việc đảm bảo hiệu suất truyền dẫn tín hiệu:

Lõi dẫn điện (Conductor)

Vật liệu thường dùng: đồng, nhôm mạ đồng

Lõi dẫn điện là trung tâm của cáp, chịu trách nhiệm truyền tải tín hiệu chính.

• Đồng nguyên chất: Cung cấp độ dẫn điện tốt nhất và là lựa chọn hàng đầu cho hiệu suất cao.
• Nhôm mạ đồng (CCA): Giúp giảm trọng lượng và chi phí, nhưng vẫn đảm bảo độ dẫn điện bề mặt tốt ở tần số cao (do hiệu ứng bề mặt – skin effect).

Đặc điểm kỹ thuật

Khác biệt lớn nhất là lõi có thể là ống đặc, rỗng, hoặc có cấu trúc gợn sóng (corrugated) thay vì dây bện. Cấu trúc này giúp duy trì khoảng cách chính xác và đồng đều với lớp chắn ngoài, từ đó đảm bảo trở kháng danh định 50 Ohm ổn định dọc theo chiều dài cáp, giảm thiểu hiện tượng sóng đứng (VSWR).

Lớp điện môi (Dielectric)

Lớp điện môi nằm giữa lõi dẫn và lớp chắn ngoài.

Công dụng cách điện và ổn định tín hiệu

• Cách điện: Ngăn chặn dòng điện rò rỉ giữa lõi dẫn và lớp chắn.
• Ổn định tín hiệu: Chất liệu chính thường là Polyethylene tạo bọt (Foamed PE) hoặc các vật liệu xốp khác. Việc tạo bọt giúp giảm mật độ vật liệu, làm tăng tốc độ truyền sóng (Velocity of Propagation) và quan trọng nhất là giảm độ suy hao tín hiệu của cáp.

Lớp chắn (Shield/Braiding)

Chống nhiễu, suy hao tín hiệu

Lớp chắn bên ngoài là lớp bảo vệ quan trọng nhất. Trong cáp Feeder, nó thường là một ống đồng liền mạch, gợn sóng (annularly corrugated copper tube) thay vì dây bện.

Cấu tạo này mang lại hai lợi ích lớn:

1. Chống nhiễu (Shielding Effectiveness): Độ che chắn gần như hoàn hảo, ngăn chặn nhiễu điện từ bên ngoài xâm nhập và ngăn tín hiệu RF bên trong bức xạ ra ngoài.
2. Giảm PIM (Passive Intermodulation): PIM là hiện tượng trộn lẫn tín hiệu không mong muốn, gây suy giảm chất lượng mạng 4G/5G. Ống đồng liền mạch giúp loại bỏ các điểm tiếp xúc kém (như trong dây bện), từ đó giảm thiểu PIM đến mức cực thấp.

Vật liệu chế tạo (nhôm, đồng)

Vật liệu phổ biến nhất và hiệu quả nhất là đồng gợn sóng.

Vỏ ngoài (Jacket)

Bảo vệ cáp trước tác động môi trường

Vỏ ngoài là lớp bảo vệ cuối cùng, thường được làm từ vật liệu Polyethylene (PE) hoặc LSZH (Low Smoke Zero Halogen) đối với cáp lắp đặt trong nhà.

Độ bền cơ học và khả năng chống tia UV, chống cháy

• Lắp đặt ngoài trời (Outdoor): Vỏ PE dày, có khả năng chống tia UV, chống thấm nước và chịu nhiệt độ khắc nghiệt (nắng, mưa, băng giá), đảm bảo tuổi thọ lên đến hàng chục năm.
• Lắp đặt trong nhà (Indoor): Vỏ LSZH được ưu tiên sử dụng tại các tòa nhà hoặc hầm, vì khi cháy, vật liệu này sẽ giải phóng ít khói độc và không chứa halogen, đảm bảo an toàn cho con người.

Phân loại cáp Feeder

Cáp Feeder được phân loại dựa trên nhiều tiêu chí, trong đó kích thước đường kính và trở kháng là quan trọng nhất:

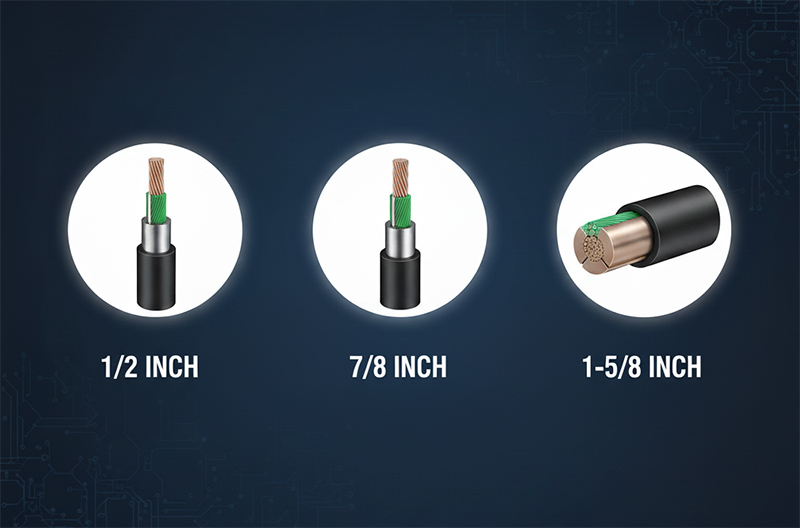

Cáp Feeder 1/2,7/8,1–5/8 inch

Đây là cách phân loại phổ biến nhất, dựa trên đường kính danh định của cáp:

• Cáp 1/2 inch: Kích thước nhỏ gọn, thường được dùng cho các đoạn kết nối ngắn, hoặc trong các hệ thống phân tán nhỏ (DAS) và các khu vực có không gian hạn chế.
• Cáp 7/8 inch: Loại phổ biến nhất, cung cấp sự cân bằng tốt nhất giữa hiệu suất suy hao thấp và tính linh hoạt khi lắp đặt. Được sử dụng rộng rãi trong các trạm BTS tiêu chuẩn.
• Cáp 1−5/8 inch: Kích thước lớn nhất, có độ suy hao tín hiệu thấp nhất. Thường được dùng cho các đường truyền tín hiệu rất dài hoặc các hệ thống yêu cầu công suất và hiệu suất cao nhất.

Quy tắc chung: Kích thước cáp càng lớn, độ suy hao càng thấp, nhưng độ linh hoạt (khả năng uốn cong) càng giảm.

Phân loại theo ứng dụng: indoor và outdoor

• Cáp Indoor (Trong nhà): Thường có vỏ LSZH hoặc PVC để đáp ứng các tiêu chuẩn phòng cháy chữa cháy nghiêm ngặt.
• Cáp Outdoor (Ngoài trời): Vỏ PE hoặc Black Polyethylene chịu được các yếu tố môi trường như UV, nhiệt độ, độ ẩm và mài mòn.

Phân loại theo tiêu chuẩn: 50 Ohm,75 Ohm

• 50 Ohm (Tiêu chuẩn Viễn thông): Đây là loại cáp Feeder được sử dụng hầu hết trong các hệ thống thông tin di động, truyền dẫn RF, và mạng vô tuyến. Trở kháng 50 Ohm là tối ưu cho việc truyền tải công suất cao và tần số cao.
• 75 Ohm (Tiêu chuẩn Video/Truyền hình): Loại này được sử dụng cho truyền hình cáp (CATV), video, và các ứng dụng truyền hình vệ tinh. Mặc dù cùng là cáp đồng trục, 75 Ohm không được coi là cáp Feeder tiêu chuẩn trong các hệ thống BTS.

Ứng dụng của cáp Feeder trong viễn thông

Cáp Feeder là một thành phần không thể thiếu, đóng vai trò kết nối quan trọng trong nhiều hệ thống:

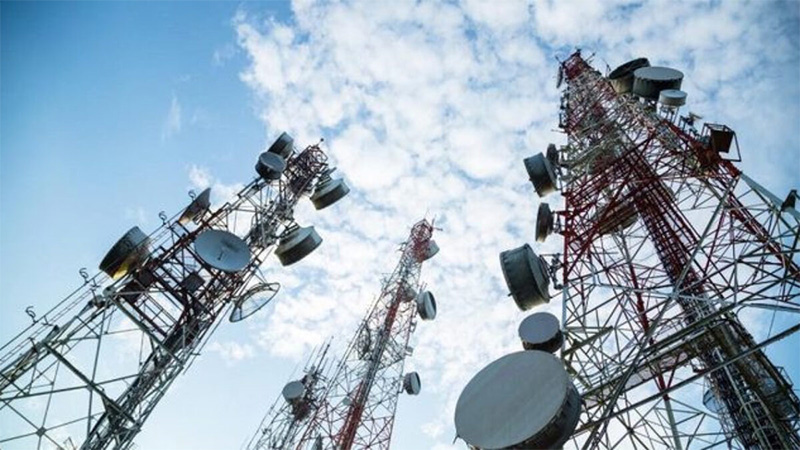

• Kết nối trạm BTS (base transceiver station) và antenna: Đây là ứng dụng phổ biến nhất. Cáp Feeder truyền tải tín hiệu 2G,3G,4G,5G từ tủ BTS lên ăng-ten được lắp đặt trên tháp hoặc mái nhà.
• Sử dụng trong hệ thống truyền dẫn RF: Dùng trong các phòng thí nghiệm RF, các thiết bị kiểm tra và đo lường công suất cao.
• Dùng trong mạng 4G/5G, hệ thống phát thanh, truyền hình: Trong các đài phát thanh và truyền hình công suất lớn, cáp Feeder (thường là loại lớn 1−5/8 inch) là giải pháp duy nhất để truyền tải công suất RF đến ăng-ten phát sóng.
• Ứng dụng trong hệ thống quân sự và công nghiệp: Được sử dụng trong các hệ thống radar, thông tin liên lạc chiến thuật và các môi trường công nghiệp yêu cầu độ bền và hiệu suất truyền dẫn cao.

Ưu điểm của cáp Feeder

Cáp Feeder được ưa chuộng và sử dụng rộng rãi nhờ vào những ưu điểm vượt trội sau:

• Độ suy hao thấp, truyền tín hiệu ổn định: Đây là ưu điểm lớn nhất. Độ suy hao thấp đồng nghĩa với việc ít năng lượng RF bị mất trên đường truyền, giúp tăng cường phạm vi phủ sóng và chất lượng tín hiệu.
• Khả năng chống nhiễu điện từ: Lớp chắn bằng ống đồng gợn sóng liền mạch cung cấp khả năng che chắn (Shielding Effectiveness) vượt trội, loại bỏ gần như hoàn toàn nhiễu EMI từ bên ngoài.
• Độ bền cao, chịu được điều kiện khắc nghiệt: Vỏ PE dày, chống UV, chống ẩm, cùng với cấu trúc lõi cứng cáp giúp cáp Feeder có tuổi thọ cao ngay cả khi lắp đặt ngoài trời.
• Dễ dàng thi công và lắp đặt: Mặc dù có cấu trúc cứng hơn cáp thông thường, các nhà sản xuất đã phát triển các loại cáp gợn sóng giúp việc uốn cong và thi công vẫn nằm trong khả năng thực hiện dễ dàng bởi các đội kỹ thuật chuyên nghiệp.

Tiêu chí lựa chọn cáp Feeder phù hợp

Việc lựa chọn cáp Feeder chính xác là yếu tố then chốt quyết định hiệu suất của toàn bộ hệ thống RF.

Tần số hoạt động

Đảm bảo cáp được thiết kế để hoạt động hiệu quả tại dải tần số của hệ thống. Ví dụ: cáp cho mạng 5G sẽ cần duy trì hiệu suất tốt ở tần số cao hơn nhiều so với 2G.

Độ dài và suy hao cho phép

• Xác định tổng chiều dài cáp cần thiết.
• Dựa vào yêu cầu về công suất tối thiểu tại ăng-ten, tính toán độ suy hao tối đa cho phép. Chọn cáp có kích thước lớn hơn (ví dụ: 7/8 inch thay vì 1/2 inch) nếu độ suy hao thực tế vượt quá giới hạn cho phép.

Môi trường lắp đặt (ngoài trời, trong nhà)

• Outdoor: Bắt buộc phải chọn cáp có vỏ PE chống UV và khả năng chống ẩm cao.
• Indoor: Chọn cáp LSZH (Low Smoke Zero Halogen) để đảm bảo tuân thủ tiêu chuẩn an toàn cháy nổ.

Kết luận

Cáp Feeder không chỉ là một đoạn dây kết nối mà là một thiết bị truyền dẫn tín hiệu RF quan trọng, đảm bảo sự ổn định và chất lượng của mọi dịch vụ viễn thông hiện đại.

Với độ suy hao thấp kỷ lục, khả năng chống nhiễu tuyệt đối và độ bền cao, cáp Feeder là lựa chọn hàng đầu cho các hệ thống BTS, 4G, 5G và phát sóng. Hiệu suất của mạng lưới di động của bạn phụ thuộc trực tiếp vào việc lựa chọn và lắp đặt loại cáp chuyên dụng này.

Để tìm hiểu chi tiết hơn về các dòng cáp Feeder, xem xét các thông số kỹ thuật cho dự án của bạn, hoặc nhận báo giá chính xác, đừng ngần ngại liên hệ với các chuyên gia tư vấn.

Xem thêm:

Trạm BTS là gì? Cách thức hoạt động, cấu trúc và các thiết bị của một trạm phát sóng

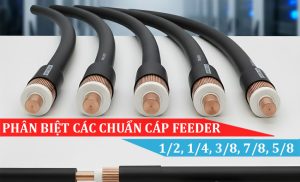

Phân biệt các chuẩn cáp feeder 1/2, 1/4, 3/8, 7/8 và 5/8
