Hướng dẫn tính tải trọng điện và chọn cầu dao an toàn

Việc hệ thống điện thường xuyên bị nhảy Aptomat hay dây dẫn nóng bất thường không chỉ gây phiền toái mà còn là dấu hiệu cảnh báo nguy cơ cháy nổ cực kỳ nguy hiểm. Nguyên nhân cốt lõi thường nằm ở việc tính toán tải trọng sai lệch hoặc chọn cầu dao không tương xứng với nhu cầu sử dụng thực tế.

Dù bạn đang lắp đặt điện cho một căn hộ hay đang thiết lập hệ thống tủ rack máy chủ cho doanh nghiệp, việc nắm vững công thức tính Ampe là bước quan trọng nhất để đảm bảo an toàn. Hãy cùng tìm hiểu cách tính toán chuẩn xác nhất ngay dưới đây.

Tại sao không nên chọn cầu dao theo cảm tính

Nhiều người có thói quen chọn cầu dao (thường gọi là Át hoặc CB) theo cảm tính hoặc chọn loại có cường độ dòng điện thật lớn cho chắc ăn. Tuy nhiên, đây là quan niệm rất sai lầm vì:

• Nếu chọn quá nhỏ: Cầu dao sẽ nhảy liên tục khi bạn bật nhiều thiết bị cùng lúc, gây gián đoạn sinh hoạt hoặc làm sập hệ thống máy chủ.

• Nếu chọn quá lớn: Khi xảy ra sự cố chập mạch hoặc quá tải nhẹ, cầu dao không kịp ngắt. Điều này dẫn đến việc dây điện bị nóng chảy và hỏng hóc thiết bị trước khi điện được ngắt.

Việc tính toán đúng giúp bạn bảo vệ thiết bị, tiết kiệm chi phí và đặc biệt là đảm bảo an toàn cho tính mạng và tài sản.

Công thức tính Ampe chuẩn kỹ thuật

Để chọn được cầu dao phù hợp, trước hết chúng ta cần biết cường độ dòng điện mà hệ thống sẽ tiêu thụ.

Đối với hệ thống điện 1 pha (Điện gia đình, văn phòng nhỏ)

Hầu hết các gia đình tại Việt Nam sử dụng điện 1 pha 220V. Công thức tính đơn giản như sau:

I = P chia cho (U nhân với hệ số công suất)

Trong đó:

• I là cường độ dòng điện (đơn vị Ampe).

• P là tổng công suất các thiết bị (đơn vị Watt).

• U là điện áp (thường là 220V).

• Hệ số công suất (cos phi): Thường lấy giá trị trung bình là 0.8 cho các thiết bị có động cơ như tủ lạnh, máy giặt hoặc nguồn máy tính. Với các thiết bị tỏa nhiệt như bóng đèn sợi đốt, ấm đun nước, hệ số này xấp xỉ bằng 1.

Đối với hệ thống điện 3 pha (Tủ rack lớn, máy chủ)

I = P chia cho (1.732 nhân với U nhân với hệ số công suất) (Với U ở đây là 380V).

Các bước tính toán cho hệ thống điện gia đình

Bước 1: Liệt kê công suất thiết bị

Bạn hãy nhìn vào nhãn dán phía sau các thiết bị điện để xem công suất (ký hiệu là W). Ví dụ:

• Máy lạnh: 900W đến 1500W.

• Bình nóng lạnh: 2500W.

• Bếp từ: 2000W đến 4000W.

Bước 2: Tính dòng điện thực tế

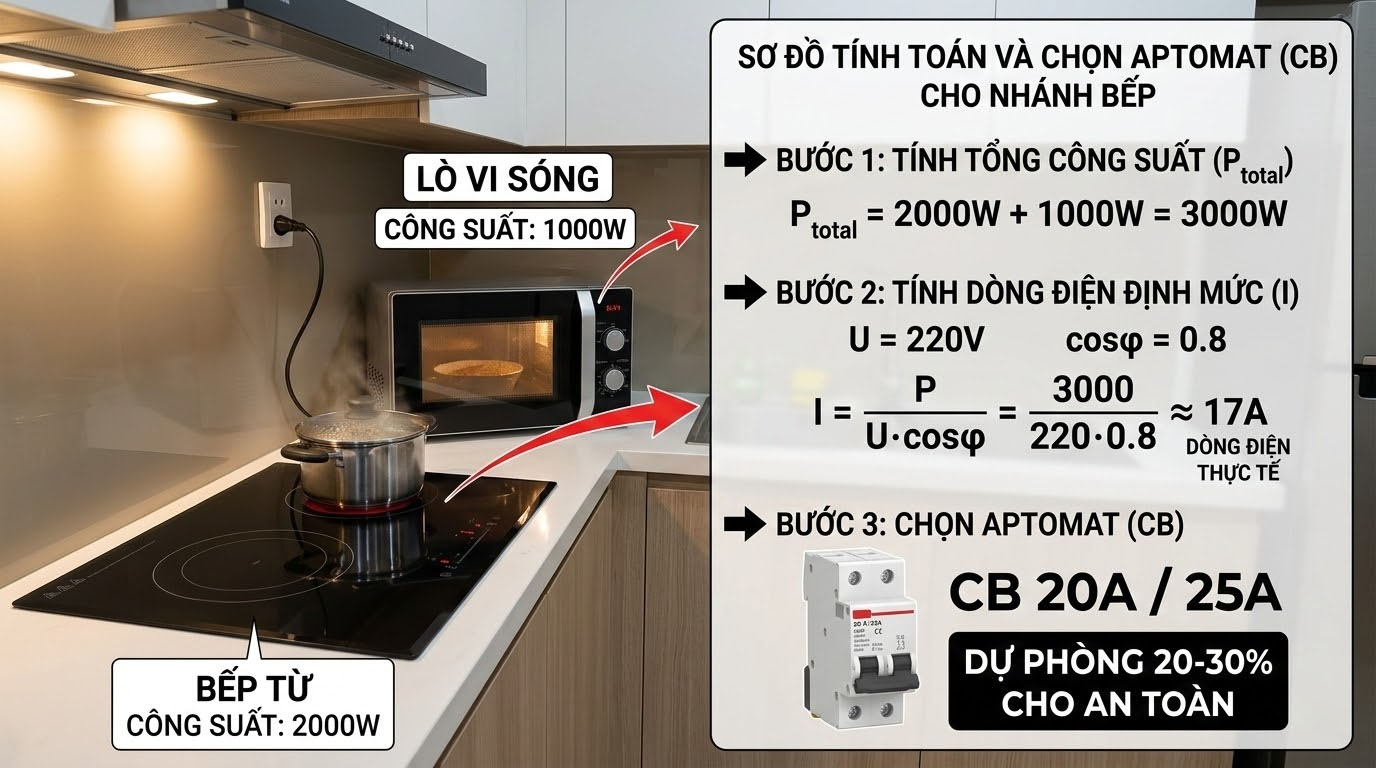

Giả sử một nhánh điện trong phòng bếp gồm có một bếp từ 2000W và một lò vi sóng 1000W. Tổng công suất là 3000W. Áp dụng công thức: I = 3000 chia cho (220 nhân 0.8), kết quả xấp xỉ 17 Ampe.

Bước 3: Chọn cầu dao phù hợp

Nguyên tắc vàng là chọn cầu dao có trị số lớn hơn dòng điện thực tế khoảng 20 phần trăm đến 30 phần trăm để dự phòng lúc thiết bị vừa khởi động.

• Dòng điện cần chọn: 17 Ampe nhân với 1.2 bằng khoảng 20.4 Ampe.

• Kết luận: Bạn nên chọn cầu dao nhánh loại 20A hoặc 25A là hợp lý nhất.

Tính toán tải trọng cho hệ thống Tủ Rack và Máy chủ

Hệ thống mạng và viễn thông yêu cầu độ ổn định cực cao, do đó việc tính toán ở đây có chút khắt khe hơn.

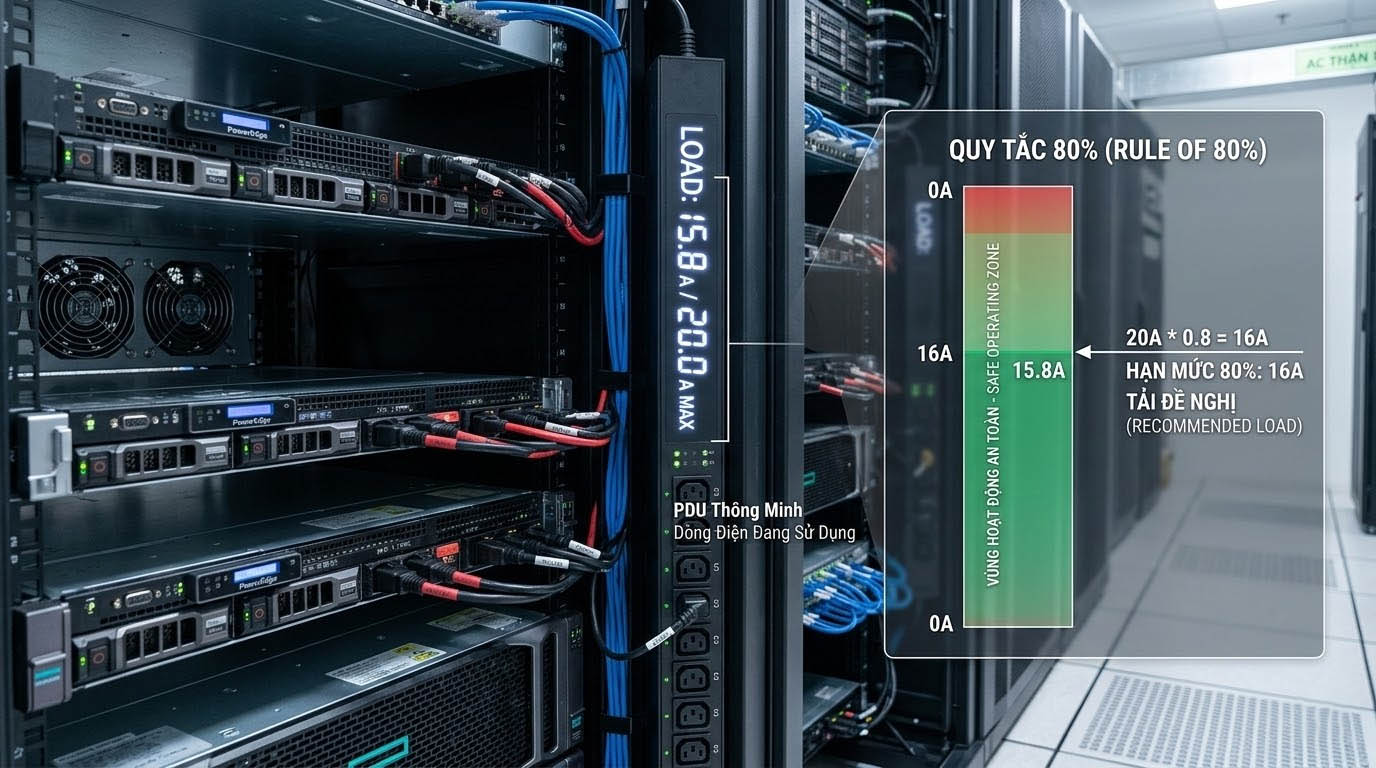

Quy tắc 80 phần trăm

Trong các trung tâm dữ liệu, các chuyên gia khuyên rằng tải hoạt động liên tục không nên vượt quá 80 phần trăm định mức của cầu dao. Ví dụ: Nếu bạn có một thanh nguồn PDU được bảo vệ bởi cầu dao 20A, bạn chỉ nên cắm các máy chủ sao cho tổng dòng điện hiển thị trên PDU tối đa là 16A. 4A còn lại là khoảng trống an toàn để tránh việc cầu dao nhảy bất ngờ.

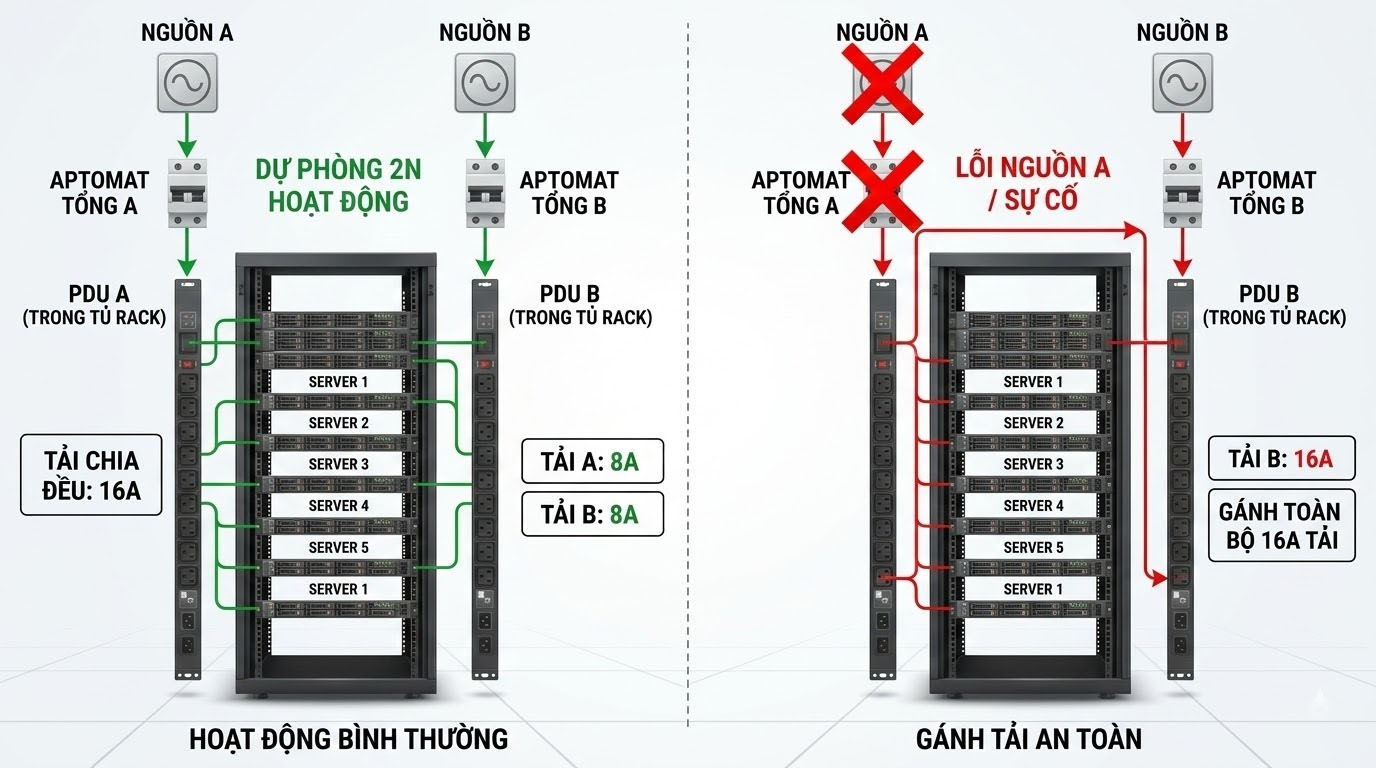

Lưu ý về tính dự phòng

Với các tủ rack sử dụng hai nguồn (nguồn A và nguồn B) độc lập, mỗi nguồn phải có khả năng gánh 100 phần trăm tải của toàn bộ tủ rack. Điều này phòng trường hợp một nguồn bị ngắt, nguồn còn lại vẫn hoạt động bình thường mà không bị quá tải.

Những lưu ý quan trọng khi lắp đặt

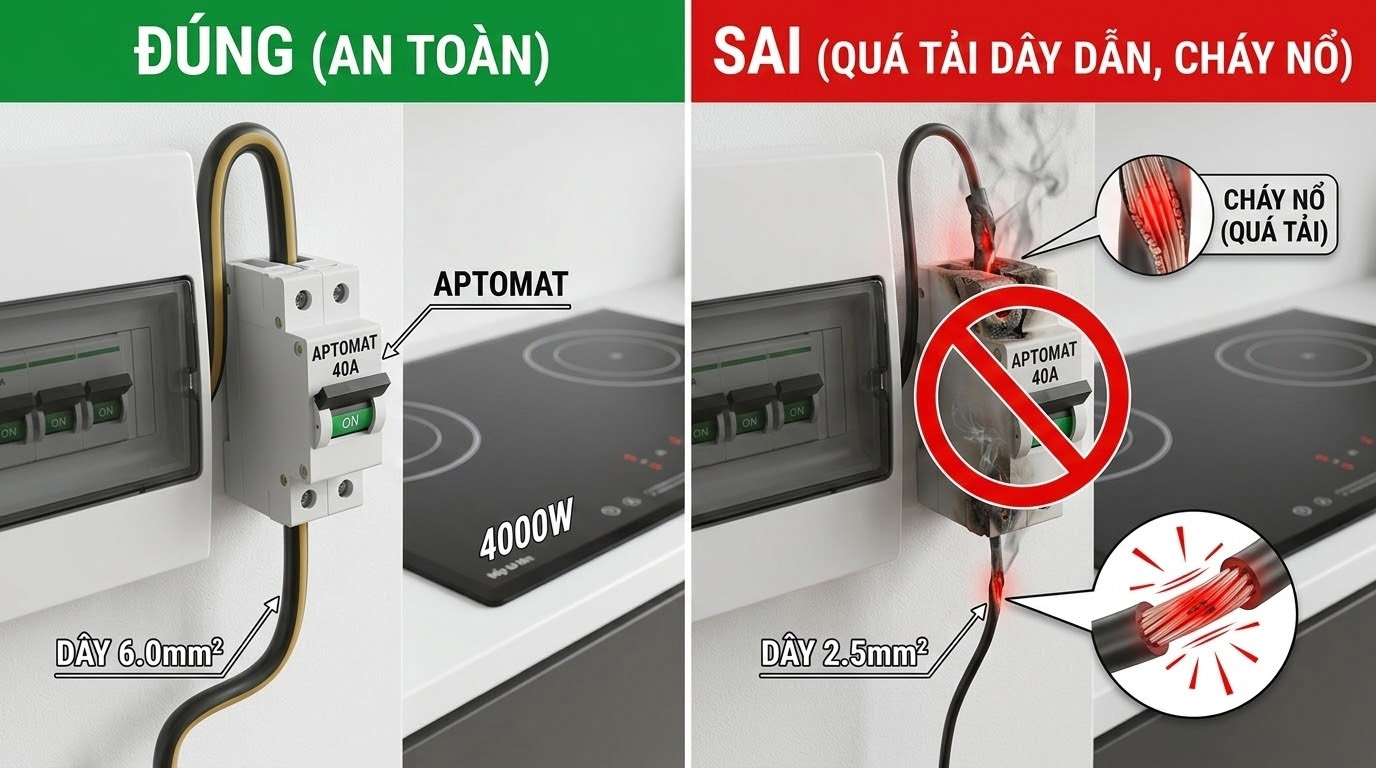

• Tiết diện dây dẫn: Đây là lỗi phổ biến nhất. Nếu bạn chọn cầu dao 40A nhưng chỉ đi dây điện quá nhỏ, dây sẽ nóng chảy và gây cháy trước khi cầu dao kịp nhảy. Hãy luôn chọn dây dẫn có khả năng chịu tải lớn hơn trị số của cầu dao.

• Chia nhánh hợp lý: Không nên dồn tất cả thiết bị công suất lớn vào một cầu dao duy nhất. Hãy chia nhỏ thành các nhánh như: nhánh máy lạnh, nhánh bếp, nhánh ổ điện máy chủ để dễ dàng quản lý và sửa chữa.

• Sử dụng cầu dao chống giật: Đối với điện gia đình, đặc biệt là các khu vực ẩm ướt, hãy ưu tiên dùng loại cầu dao có chức năng chống rò điện để bảo vệ con người khỏi tai nạn điện giật.

Kết luận

Tính toán tải trọng điện không quá khó nếu bạn nắm vững công thức và các nguyên tắc an toàn. Một hệ thống điện được thiết kế đúng chuẩn không chỉ giúp bạn yên tâm hơn trong sinh hoạt mà còn bảo vệ những dàn máy chủ đắt tiền khỏi những sự cố đáng tiếc.

Hy vọng bài viết này giúp ích cho bạn trong việc xây dựng hệ thống điện an toàn và chuyên nghiệp.
