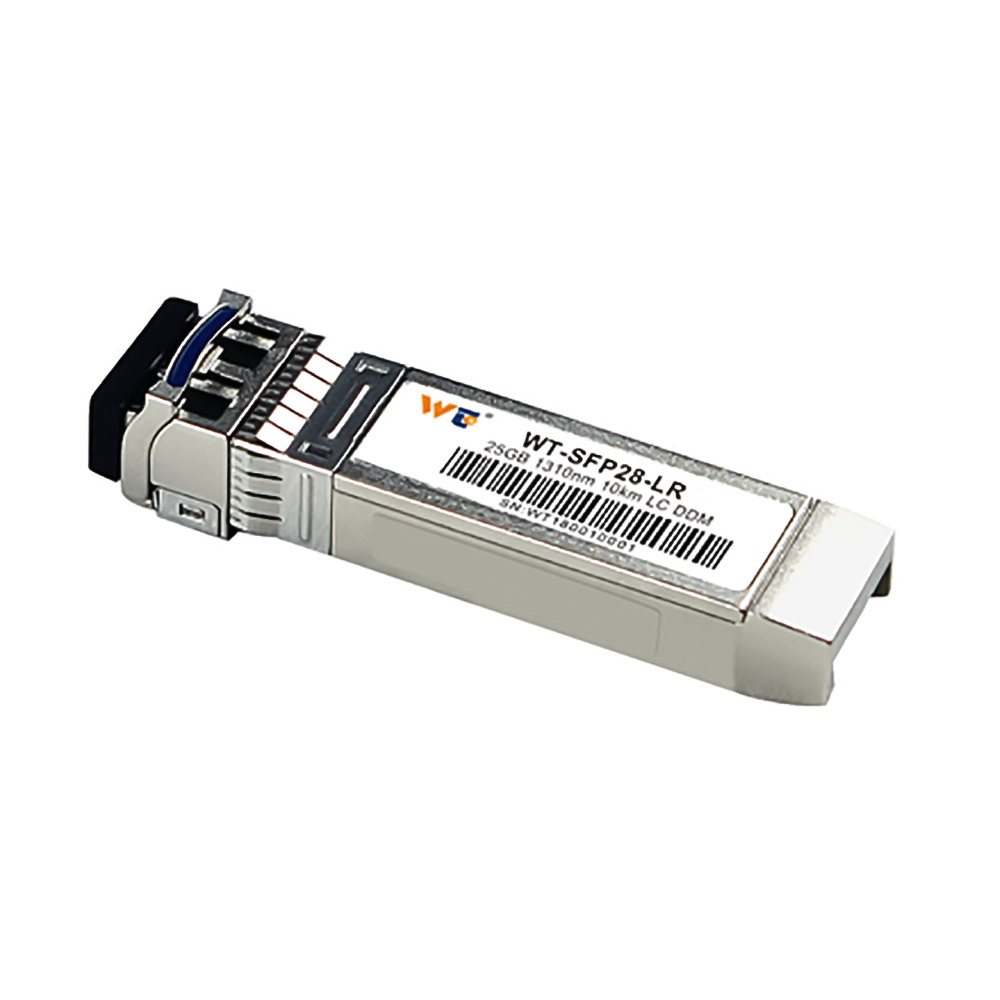

Module quang SFP28 WINTOP WT-SFP28-LR

Mã SP: WT-SFP28-LR

0 đánh giá

Xem ảnh sản phẩm

Xem thông số kỹ thuật

Đặc điểm quang học

Tham số	Ký hiệu	Tối thiểu	Điển hình	Tối đa	Đơn vị	Ghi chú
Bước sóng trung tâm	λt	1295	1310	1325	nm
Công suất quang trung bình, 25GE	Pavg	-4.5	–	2.5	dBm
Biên độ điều chế quang, 25GE	OMA	-2	–	–	dBm
OMA–TDP, 25GE	OMA_TDP	-3	–	–	dBm
Công suất đầu ra trung bình (Tắt laser)	POFF	–	–	-30	dBm
Tỷ lệ ức chế chế độ phụ	SMSR	30	–	–	dB
Tỷ lệ tuyệt chủng, 25GE	ER	3.5	–	–	dB
Hình phạt phát và phân tán	TDP	–	–	2.7	dB	1
Dung sai suy hao phản hồi quang	ORLT	–	–	11	dB

Máy thu

Tham số	Ký hiệu	Tối thiểu	Điển hình	Tối đa	Đơn vị
Bước sóng trung tâm	λr	1260	1310	1355	nm
Độ nhạy OMA căng thẳng, 25GE	–	–	–	-8.3	dBm
Độ nhạy OMA, 25GE @ 1E-12	PSEN_OMA	–	–	-9.6	dBm
Độ nhạy Rx trung bình, 25GE @ 1E-12	PSEN	–	–	-11.4	dBm
Quá tải máy thu	PIN-OL	2.5	–	–	dBm
Phản xạ	Ref	–	–	-26	dB
LOS khẳng định	LOSA	-30	–	-17	dBm
LOS hủy khẳng định	LOSD	–	–	-17	dBm
Độ trễ LOS	LOSH	0.5	–	–	dB

Đặc điểm điện

Bộ phát (Đầu vào mô-đun)

Tham số	Ký hiệu	Tối thiểu	Điển hình	Tối đa	Đơn vị
Biên độ đầu vào dữ liệu khác biệt	VIN,P-P	200	–	900	mVpp
Trở kháng đầu vào khác biệt	Rin	–	100	–	Ω
Tx_Fault – Hoạt động bình thường	VIL	-0.3	–	0.4	V
Tx_Fault	VIH	2.4	–	VCC+0.3	V
Tx_Disable – Hoạt động bình thường	VIL	-0.3	–	0.8	V
Laser Disable	VIH	2.0	–	VCC+0.3	V

Bộ thu (Đầu ra mô-đun)

Tham số	Ký hiệu	Tối thiểu	Điển hình	Tối đa	Đơn vị
Biên độ đầu ra dữ liệu khác biệt	VOUT,P-P	300	–	900	mVpp
Trở kháng đầu ra khác biệt	Rout	–	100	–	Ω
Sự không khớp chấm dứt khác biệt	–	–	–	±5	%
Thời gian tăng/giảm đầu ra, 20%~80%	TR	9.5	–	–	ps
Rx_LOS – Hoạt động bình thường	VOL	-0.3	–	0.4	V
Mất tín hiệu	VOH	2.4	–	VCC+0.3	V

Module quang SFP28 WINTOP WT-SFP28-LR

Item: Module quang SFP28 WINTOP WT-SFP28-LR
Rating: 5
Author: Cồ Thị Hoài Linh

Mã SP: WT-SFP28-LR

0 đánh giá

Tốc độ truyền tải 25Gbps đáp ứng nhu cầu kết nối tốc độ cao trong mạng Ethernet.
Khoảng cách truyền lên đến 10km, hoạt động trên cáp quang single-mode với bước sóng 1310nm.
Độ nhạy thu cao, độ nhạy OMA đạt -9.6 dBm và khả năng chống quá tải lên đến 2.5 dBm.
Tỷ lệ tuyệt chủng 3.5 dB và dung sai suy hao phản hồi quang 11 dB.
Hỗ trợ cổng SFP28, phù hợp với hạ tầng mạng hiện đại.

Giá bán: Liên hệ

Thanh Toán Đơn

Chat Zalo hoặc gọi Hotline - Hỗ trợ 24/7

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Mô tả sản phẩm

Mô tả

Module quang SFP28 WINTOP WT-SFP28-LR là giải pháp truyền dẫn dữ liệu tốc độ cao, đáp ứng nhu cầu kết nối trong các hệ thống mạng trung tâm dữ liệu và viễn thông.

Với khả năng hỗ trợ tốc độ lên đến 25Gbps và khoảng cách truyền tối đa 10km trên cáp quang single-mode, WT-SFP28-LR là lựa chọn lý tưởng cho hạ tầng mạng hiện đại.

Ưu điểm đặc biệt của Module quang SFP28 WINTOP WT-SFP28-LR

1. Hiệu suất truyền dẫn cao

Module hoạt động trên bước sóng trung tâm 1310nm với công suất quang trung bình từ -4.5 dBm đến 2.5 dBm.
Biên độ điều chế quang (OMA) đảm bảo tín hiệu ổn định ở mức tối thiểu -2 dBm.

2. Độ nhạy thu vượt trội:

Độ nhạy OMA (tại BER 1E-12) đạt -9.6 dBm và độ nhạy trung bình -11.4 dBm, cho phép module thu nhận tín hiệu rõ ràng và chính xác ngay cả trong điều kiện suy hao mạng.
Khả năng chống quá tải máy thu lên đến 2.5 dBm.

3. Tính ổn định và hiệu quả quang học:

Tỷ lệ tuyệt chủng (ER) đạt 3.5 dB giúp tăng hiệu quả truyền tải tín hiệu.
Hỗ trợ dung sai suy hao phản hồi quang lên đến 11 dB, đảm bảo độ ổn định trong các ứng dụng mạng.

4. Khả năng hoạt động điện linh hoạt:

Biên độ đầu vào/đầu ra dữ liệu khác biệt từ 200 mVpp đến 900 mVpp, phù hợp với nhiều thiết bị và tiêu chuẩn mạng hiện hành.
Thời gian tăng/giảm tín hiệu đầu ra thấp (9.5 ps), giúp tối ưu hóa tốc độ truyền tải dữ liệu.

5. Chất lượng và độ bền cao:

Hỗ trợ tính năng LOS (Loss of Signal) giúp giám sát trạng thái tín hiệu, đảm bảo hệ thống hoạt động ổn định.
Được thiết kế với trở kháng đầu vào/đầu ra 100Ω, module đảm bảo tương thích với hầu hết các thiết bị mạng tiêu chuẩn hiện nay.

Ứng dụng nổi bật của Module quang WT-SFP28-LR

Module quang SFP28 WINTOP WT-SFP28-LR được ứng dụng rộng rãi trong:

Hệ thống trung tâm dữ liệu (Data Center).
Kết nối mạng viễn thông tốc độ cao.
Hạ tầng mạng Ethernet 25Gbps.

Với khả năng truyền dữ liệu tốc độ cao và khoảng cách xa, module quang SFP28 WINTOP WT-SFP28-LR là giải pháp hoàn hảo giúp doanh nghiệp nâng cao hiệu suất và mở rộng hệ thống mạng.
