Phân biệt Măng xông quang và ODF: Giống và khác nhau điểm nào?

Trong quá trình thi công và vận hành hệ thống mạng cáp quang, việc lựa chọn đúng thiết bị phụ kiện là yếu tố sống còn để đảm bảo tín hiệu ổn định và độ bền của hạ tầng. Tuy nhiên, rất nhiều kỹ thuật viên mới vào nghề hoặc các chủ đầu tư không chuyên thường bị nhầm lẫn giữa hai thiết bị: Măng xông quang và ODF quang (Hộp phối quang).

Thoạt nhìn, cả hai đều là những chiếc hộp chứa các mối hàn sợi quang bên trong. Nhưng thực tế, chúng sinh ra với hai sứ mệnh hoàn toàn khác nhau. Bài viết này sẽ giúp bạn phân biệt tường tận hai thiết bị này để đưa ra quyết định đầu tư chính xác nhất cho công trình của mình.

ODF (Hộp phối quang) là gì?

ODF là viết tắt của Optical Distribution Frame (Khung phân phối quang). Đúng như tên gọi, nhiệm vụ chính của nó là tập trung và phân phối.

Hãy tưởng tượng ODF giống như một cái “ổ cắm điện đa năng” của ngành quang. Tại đây, cáp quang đi từ bên ngoài vào sẽ được hàn nối với dây hàn quang (Pigtail), sau đó gắn vào các đầu nối (Adapter/Coupler). Từ các đầu nối này, tín hiệu sẽ được chuyển sang các thiết bị đầu cuối như Modem, Converter quang, hoặc Switch thông qua dây nhảy quang (Patch cord).

• Vị trí thường gặp: Bạn sẽ thấy ODF nằm gọn gàng trong các tủ Rack (tại phòng Server/Data Center) hoặc treo trên tường ở văn phòng, nhà dân.

Măng xông quang là gì?

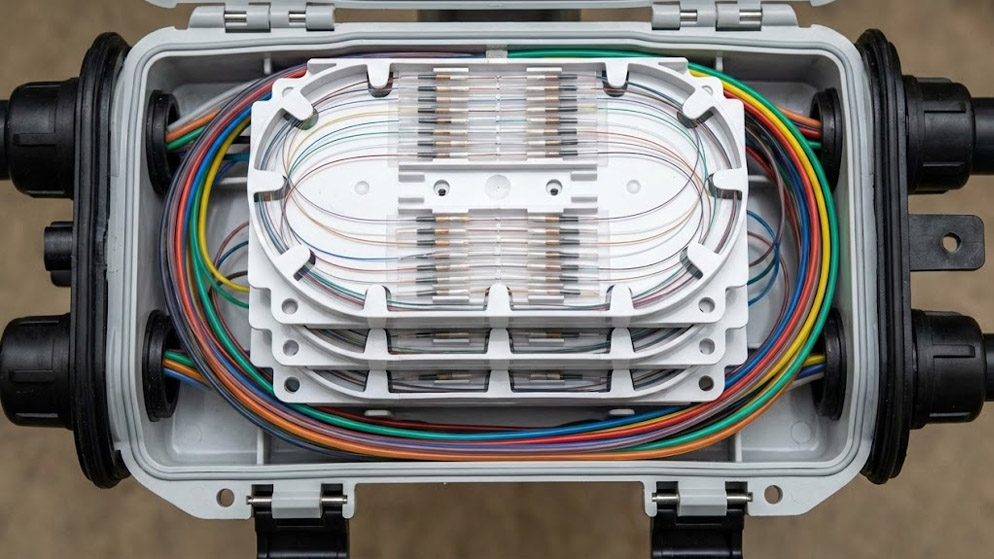

Măng xông quang (tên tiếng Anh: Optical Splice Closure) có sứ mệnh “thầm lặng” và khắc nghiệt hơn. Đây là thiết bị chuyên dùng để nối liền và bảo vệ.

Măng xông được sử dụng khi bạn cần nối hai đoạn cáp quang lại với nhau (do cáp bị đứt hoặc cần nối dài tuyến cáp). Nó đóng vai trò như một lớp vỏ bọc thép, bảo vệ các mối hàn bên trong khỏi mọi tác động tiêu cực của môi trường như: nước, độ ẩm, côn trùng, và lực va đập.

• Vị trí thường gặp: Treo lơ lửng trên cột điện, chôn sâu dưới cống bể, hoặc chôn trực tiếp xuống đất.

Điểm giống nhau khiến nhiều người nhầm lẫn

Sở dĩ có sự nhầm lẫn là vì cấu tạo lõi của chúng có những điểm tương đồng nhất định:

• Chứa khay hàn quang: Cả hai đều có không gian để chứa các khay hàn (Splice tray). Đây là nơi các sợi quang sau khi được nung chảy và nối lại với nhau sẽ được cố định và bảo vệ bằng ống co nhiệt.

• Quản lý sợi quang: Cả măng xông và ODF đều có thiết kế giúp cuộn và sắp xếp các sợi quang dư một cách gọn gàng, đảm bảo bán kính cong cho phép để không gây suy hao tín hiệu.

Sự khác biệt cốt lõi: Bảng so sánh chi tiết

Để bạn dễ hình dung, chúng ta sẽ đặt hai thiết bị này lên bàn cân so sánh dựa trên các tiêu chí kỹ thuật quan trọng nhất:

Tiêu chí so sánh	ODF Quang (Hộp phối quang)	Măng xông quang
Mục đích sử dụng	Kết cuối & Phân phối: Là điểm giao tiếp giữa cáp quang và thiết bị mạng (Switch/Router). Chuyển đổi từ cáp cứng sang dây mềm.	Nối dài & Chia nhánh: Dùng để nối liền mạch cáp khi cáp bị đứt hoặc chia 1 tuyến cáp to thành nhiều hướng đi khác nhau.
Cấu tạo bên trong	Phức tạp hơn: Có thanh cài Adapter (Coupler), dây hàn quang (Pigtail), khay hàn và không gian để chứa dây nhảy.	Đơn giản & Kiên cố: Chủ yếu chỉ có khay hàn quang và các chốt giữ cáp cực chắc chắn. Không có Adapter hay dây nhảy.
Khả năng kết nối	Linh hoạt (Plug & Play): Bạn có thể dễ dàng rút dây nhảy ra và cắm vào cổng khác để thay đổi đường truyền.	Cố định (Permanent): Một khi đã hàn và đóng nắp măng xông, mối nối đó thường được giữ cố định vĩnh viễn, rất ít khi can thiệp.
Độ bền (IP Rating)	Thường có chỉ số IP thấp hơn (trừ dòng ODF Outdoor). Ưu tiên tính thẩm mỹ, dễ thao tác đóng mở.	Thiết kế “nồi đồng cối đá” (IP65, IP68). Chống nước tuyệt đối, chịu lực va đập mạnh, vỏ nhựa cực dày để chịu nắng mưa lâu năm.

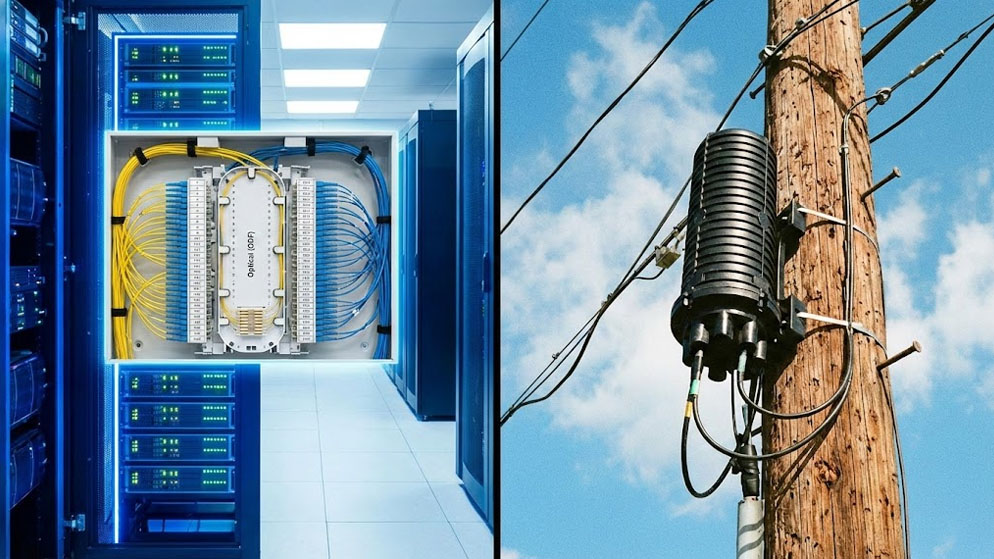

Vị trí lắp đặt	Trong nhà (Indoor), Tủ Rack, Trạm viễn thông.	Ngoài trời (Outdoor), Cống ngầm, Treo dây, Chôn đất.

Khi nào nên sử dụng

Là một người làm kỹ thuật, bạn cần xác định đúng kịch bản sử dụng để chọn thiết bị:

Bạn cần dùng ODF Quang khi:

• Bạn đang thi công phòng Server và cần đưa tín hiệu từ cáp quang trục chính vào Switch.

• Bạn cần một điểm quản lý tập trung để dán nhãn, phân chia line mạng cho các phòng ban/tầng lầu.

• Hệ thống yêu cầu việc thay đổi, bảo trì, rút cắm thường xuyên.

Bạn cần dùng Măng xông quang khi:

• Tuyến cáp quang treo ngoài đường bị đứt do cây đổ hoặc xe kéo đứt -> Cần măng xông để nối lại.

• Khoảng cách kéo cáp quá xa (ví dụ 5km) mà cuộn cáp chỉ dài 3km -> Cần măng xông để nối tiếp 2 cuộn cáp.

• Bạn cần rẽ nhánh một sợi cáp quang 96FO thành 4 hướng đi về 4 tòa nhà khác nhau -> Sử dụng măng xông chia nhánh (măng xông ngã 3, ngã 4).

Lưu ý “xương máu” khi chọn mua

Để tránh mua về không dùng được hoặc dùng một thời gian thì hỏng, hãy lưu ý:

1. Dung lượng (Số FO): Đừng mua thừa quá nhiều hoặc mua thiếu. Hãy đếm số sợi quang thực tế cần hàn. Ví dụ: Cáp 24FO thì nên mua ODF/Măng xông 24FO hoặc 48FO (để dự phòng), đừng mua loại 96FO sẽ rất cồng kềnh và lãng phí.

2. Môi trường lắp đặt quyết định tất cả:

   • Nếu chôn dưới cống/đất: Bắt buộc phải dùng Măng xông quang. Tuyệt đối không dùng hộp phối quang (kể cả loại ngoài trời) để chôn đất vì khả năng chống thấm của măng xông tốt hơn nhiều.

   • Nếu đặt trong tủ Rack: Bắt buộc dùng ODF chuẩn Rack (19 inch) để bắt vít vừa vặn, thẩm mỹ.

3. Đầy đủ phụ kiện:

   • Mua ODF hãy kiểm tra xem đã có đủ: Dây hàn (Pigtail), Adapter, ống co nhiệt chưa. (Một số nơi bán vỏ ODF riêng và phụ kiện riêng).

   • Mua Măng xông hãy kiểm tra: Băng cao su non, ốc siết cáp, lục giác mở ốc.

Kết luận

Tóm lại, ODF là “cửa ngõ” giao tiếp với thiết bị mạng, còn Măng xông là “lá chắn” bảo vệ các mối nối trên đường truyền. Việc phân biệt rạch ròi hai thiết bị này không chỉ giúp bạn thi công đúng kỹ thuật mà còn tối ưu hóa chi phí đầu tư cho hệ thống.

Hệ thống mạng quang là mạch máu của doanh nghiệp, đừng để một sự nhầm lẫn nhỏ trong lựa chọn phụ kiện làm gián đoạn kết nối của bạn.
