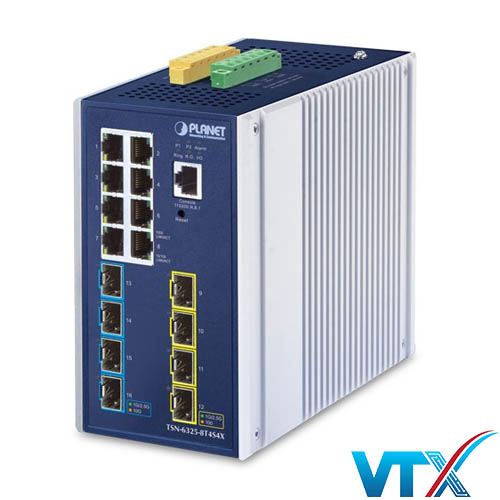

Switch Planet TSN-6325-8T4S4X L3 8 RJ45 + 4 SFP + 4SFP+

Mã SP: TSN-6325-8T4S4X

0 đánh giá

TSN-6325-8T4S4X - Switch L3 8-Port 10_100_1000T + 4-Port 1G_2.5G SFP + 4-Port 10GBASE-X SFP+_2

Xem ảnh

Thông số KT

Thông số kỹ thuật phần cứng

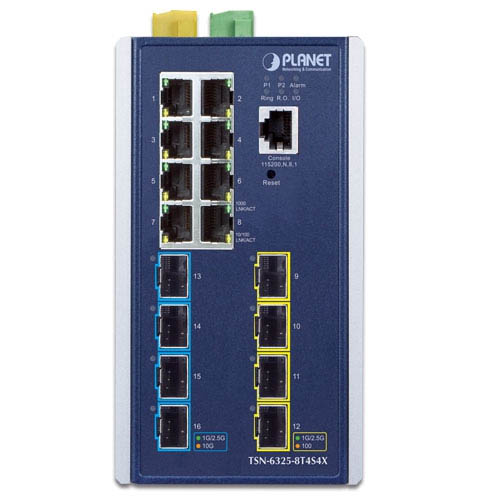

Cổng đồng	8 cổng RJ45 10/100/1000BASE-T tự động MDI/MDI-X
Cổng SFP	4 giao diện khe cắm cổng SFP 1000/2500BASE-X (Cổng -9 đến và Cổng-12) Tương thích với bộ thu phát SFP 1000BASE-X và 2500BASE-X
Cổng SFP+	4 khe cắm 10GBASE-SR/LR SFP+ Tương thích ngược với bộ thu phát SFP 1000BASE-SX/LX/BX và 2500BASE-X
Bảng điều khiển	1 x Cổng nối tiếp RJ45-to-RS232 (115200, 8, N, 1)
Nút reset	< 5 giây: Khởi động lại hệ thống > 5 giây: Mặc định của nhà sản xuất

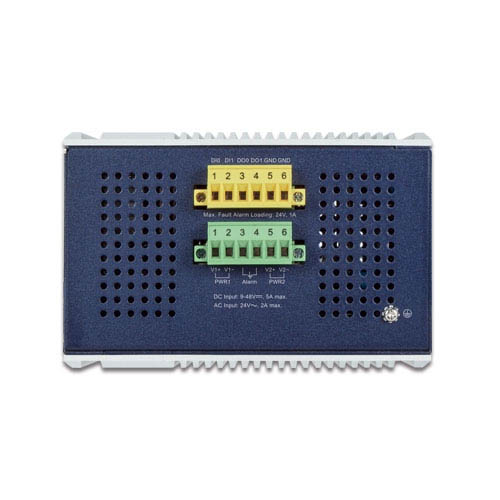

Kết nối	Khối đầu cuối 6 chân có thể tháo rời cho đầu vào nguồn Chân 1/2 cho Nguồn 1, Chân 3/4 cho báo lỗi, Chân 5/6 cho Nguồn 2 Khối đầu cuối 6 chân có thể tháo rời cho giao diện DI/DO Chân 1/2 cho DI 1 & 2, Chân 3/4 cho DO 1 & 2, Chân 5/6 cho GND
Báo thức	Một đầu ra rơle cho trường hợp mất điện. Khả năng dẫn dòng của rơle báo động: 1A @ 24V DC
Đầu vào kỹ thuật số (DI)	2 đầu vào kỹ thuật số: Mức 0: -24~2,1V (±0,1V) Mức 1: 2,1~24V (±0,1V) Tải đầu vào tới 24V DC, tối đa 10mA.
Đầu ra kỹ thuật số (DO)	2 đầu ra kỹ thuật số: Cực thu hở tới 24VDC, 100mA
Bao vây	Vỏ nhôm IP30
Cài đặt	Lắp trên thanh ray DIN hoặc gắn tường
Bộ nhớ SDRAM	2048Mbyte
Bộ nhớ flash	64Mbyte
Kích thước (Rộng x Sâu x Cao)	86 x 135 x 152mm
Cân nặng	1.597g
Yêu cầu về nguồn điện	DC 9~48V, tối đa 5A. AC 24V, tối đa 2A.
Sự tiêu thụ năng lượng	Đầu vào DC: Tối đa 16,8 watt/57,3 BTU (bật hệ thống) Tối đa 38,2 watt/130,3 BTU (tải đầy đủ) Đầu vào AC 24V: Tối đa 21,7 watt/74 BTU (bật hệ thống) Tối đa 30 watt/102,3 BTU (tải đầy đủ)
Bảo vệ ESD	5KV một chiều
Bảo vệ chống sét lan truyền	6KV một chiều
Đèn báo LED	Hệ thống: Nguồn 1 ( Xanh lá cây ), Nguồn 2 ( Xanh lá cây ) Báo lỗi ( Đỏ ) Chuông ( Xanh lá cây ), Chuông chủ sở hữu ( Xanh lá cây ) DIDO ( Đỏ ) Mỗi cổng RJ45 10/100/1000T: 1000Mbps LNK/ACT ( Xanh lá cây ) 10/100Mbps LNK/ACT ( Màu hổ phách ) Mỗi cổng SFP: 1G/2.5Gbps LNK/ACT ( Xanh lá cây ) Mỗi cổng SFP+: 1G/2.5Gbps LNK/ACT ( Xanh lá cây ) 10Gbps LNK/ACT ( Màu hổ phách )
Thông số kỹ thuật chuyển mạch
Kiến trúc chuyển đổi	Lưu trữ và chuyển tiếp
Chuyển vải	116Gbps/không chặn
Thông lượng	86,3Mpps@64Byte
Bảng Địa Chỉ	32K mục nhập, tự động học và lão hóa địa chỉ nguồn
Bộ đệm dữ liệu chia sẻ	32Mbit
Khung Jumbo	10K byte
Kiểm soát lưu lượng	Khung tạm dừng IEEE 802.3x cho chế độ song công hoàn toàn Áp suất ngược cho chế độ bán song công
Chức năng của lớp 3
Giao diện IP	Tối đa 128 giao diện VLAN
Bảng định tuyến	Tối đa 512 mục nhập tuyến tĩnh Tối đa 3072 mục nhập bảng định tuyến
Giao thức định tuyến	IPv4 RIPv2 IPv4 OSPFv2 IPv6 OSPFv3 IPv4 định tuyến tĩnh phần cứng IPv6 định tuyến tĩnh phần cứng
Chức năng của lớp 2
Cấu hình cổng	Vô hiệu hóa/bật cổng Tự động đàm phán 10/100/1000Mbps Lựa chọn chế độ song công hoàn toàn và bán song công Vô hiệu hóa/bật kiểm soát luồng Kiểm soát khả năng liên kết cổng
Trạng thái cổng	Hiển thị chế độ song công tốc độ của mỗi cổng, trạng thái liên kết, trạng thái kiểm soát luồng, trạng thái tự động đàm phán, trạng thái đường truyền
Phản chiếu cổng	TX/RX/Cả hai Màn hình nhiều-đến-1 Gương – Bộ phân tích cổng chuyển mạch từ xa (Cisco RSPAN) Hỗ trợ tối đa 5 phiên
Mạng LAN ảo	IEEE 802.1Q gắn thẻ VLAN IEEE 802.1ad Đường hầm Q-in-Q VLAN riêng Edge (PVE) VLAN dựa trên MAC VLAN dựa trên giao thức VLAN thoại VLAN dựa trên mạng con IP MVR (Đăng ký VLAN đa hướng) GVRP Tối đa 4K nhóm VLAN, trong số 4095 ID VLAN
Liên kết tập hợp	IEEE 802.3ad LACP/static trunk 8 nhóm trunk với 16 cổng cho mỗi nhóm trunk
Giao thức cây mở rộng	Giao thức cây kéo dài IEEE 802.1D Giao thức cây kéo dài nhanh IEEE 802.1w Giao thức cây kéo dài nhiều IEEE 802.1s Hỗ trợ 7 phiên bản MSTP BPDU Guard, lọc BPDU và BPDU trong suốt Root Guard
IGMP Snooping	Hỗ trợ chế độ truy vấn IPv4 IGMP (v1/v2/v3) theo dõi Hỗ trợ chế độ truy vấn IPv4 IGMP Hỗ trợ 255 nhóm IGMP
MLD rình mò	Theo dõi IPv6 MLD (v1/v2), hỗ trợ chế độ truy vấn IPv6 MLD Hỗ trợ 255 nhóm MLD
Kiểm soát băng thông	Kiểm soát băng thông trên mỗi cổng Vào: 10Kbps~13128Mbps Ra: 10Kbps~13128Mbps
Nhẫn	Hỗ trợ ERPS và tuân thủ ITU-T G.8032 Thời gian phục hồi < 10ms @ 3 nút Thời gian phục hồi < 50ms @ 16 nút Hỗ trợ vòng chính và vòng phụ
Đồng bộ hóa	IEEE 1588v2 PTP (Giao thức thời gian chính xác) PTP Master PTP Slave Đồng hồ ranh giới Đồng hồ trong suốt ngang hàng Đồng hồ trong suốt đầu cuối
Chất lượng dịch vụ	Phân loại lưu lượng dựa trên, ưu tiên nghiêm ngặt và ưu tiên 8 cấp WRR để chuyển mạch: Số cổng 802.1p ưu tiên 802.1Q Thẻ VLAN Trường DSCP/ToS trong gói IP
Giao thức mạng nhạy cảm với thời gian	Đồng bộ hóa thời gian có độ chính xác cao IEEE1588 (Ghi thời gian) 802.1AS-Rev Cấu hình mặc định gPTP Shapers 802.1Qbv (Lập lịch theo thời gian) 802.1Qch (Hàng đợi và chuyển tiếp tuần hoàn) Kiểm soát luồng TSN 802.1Qci (Lọc và kiểm soát theo luồng) Dự phòng 802.1CB (Sao chép và loại bỏ khung để dự phòng cho dự phòng liền mạch) Cũng là tiêu chuẩn Bảo vệ tuyến tính và vòng Giảm độ trễ EEE 802.1Qbu Trộm khung IEEE 802.3br Giao thông Interspersing Express (IET)
Chức năng bảo mật
Danh sách điều khiển truy cập	ACL dựa trên IP/ACL dựa trên MAC ACL dựa trên: Địa chỉ MAC Địa chỉ IP Ethertype Loại giao thức ID VLAN DSCP 802.1p Ưu tiên Tối đa 512 mục nhập
Bảo vệ	Bảo mật cổng IP source guard, tối đa 512 mục Kiểm tra ARP động, tối đa 1K mục Kiểm soát quyền hạn dòng lệnh dựa trên cấp độ người dùng Địa chỉ MAC tĩnh, tối đa 64 mục
AAA	Máy khách RADIUS Máy khách TACACS+
Kiểm soát truy cập mạng	Kiểm soát truy cập mạng dựa trên cổng IEEE 802.1x Xác thực dựa trên MAC Xác thực cục bộ/RADIUS
Sự quản lý
Giao diện quản lý cơ bản	Bảng điều khiển; Telnet; Trình duyệt web; SNMP v1, v2c
Giao diện quản lý an toàn	SSHv2, TLSv1.2, SNMPv3
Quản lý hệ thống	Nâng cấp chương trình cơ sở bằng giao thức HTTP thông qua mạng Ethernet Tải lên/tải xuống cấu hình thông qua HTTP Remote Syslog Nhật ký hệ thống Giao thức LLDP NTP Tiện ích khám phá thông minh PLANET Ứng dụng PLANET CloudViewer
MIB SNMP	RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Nhóm 1, 2, 3 và 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP
Tiêu chuẩn phù hợp
Tuân thủ quy định	FCC Phần 15 Lớp A CE: EN55032 EN55035
Kiểm tra độ ổn định	EC60068-2-32 (rơi tự do) IEC60068-2-27 (sốc) IEC60068-2-6 (rung động)
Tuân thủ tiêu chuẩn	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3bz 2.5GBASE-X IEEE 802.3x kiểm soát luồng và áp suất ngược IEEE 802.3ad port trunk với LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 802.1AS – Timing and Đồng bộ hóa cho các ứng dụng nhạy cảm với thời gian IEEE 802.1Qbu Frame Preemption, IEEE 802.3br Interspersing Express Traffic (IET) IEEE 802.1Qci Per-Stream Filtering and Policing (PSFP) IEEE 802.1Qbv Cải tiến cho lưu lượng theo lịch trình IEEE 802.1CB Frame Replication and Elimination for Reliability (FRER) RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 RFC 2328 OSPF v2 RFC 5340 OSPF v3 RFC 2453 RIP v2 ITU-T G.8032 ERPS Ring
Môi trường
Nhiệt độ hoạt động	-40 ~ 75 độ C
Nhiệt độ lưu trữ	-40 ~ 85 độ C
Độ ẩm	5 ~ 95% (không ngưng tụ)

Switch Planet TSN-6325-8T4S4X L3 8 RJ45 + 4 SFP + 4SFP+

Item: Switch Planet TSN-6325-8T4S4X L3 8 RJ45 + 4 SFP + 4SFP+
Rating: 5
Author: Admin Hoài Linh

Mã SP: TSN-6325-8T4S4X

0 đánh giá

Băng thông chuyển đổi 116Gbps, thông lượng 86.3Mpps
Đồng bộ hóa thời gian IEEE 1588v2 PTP
Quản lý linh hoạt qua bảng điều khiển, Telnet, trình duyệt web và SNMP, thuận tiện cho việc giám sát và điều khiển từ xa.
Bảo mật mạnh mẽ với ACL dựa trên IP/MAC, bảo vệ cổng và kiểm tra ARP, đảm bảo mạng luôn an toàn và bảo mật.

Tài liệu tải xuống: Cataloge TSN-6325-8T4S4X

Giá bán: Liên hệ

Thanh Toán Đơn

Chat Zalo hoặc gọi Hotline - Hỗ trợ 24/7

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Mô tả sản phẩm

Mô tả

Đặc điểm nổi bật của Switch Planet TSN-6325-8T4S4X L3 8 RJ45 + 4 SFP + 4SFP+

Switch TSN-6325-8T4S4X là một thiết bị chuyển mạch mạnh mẽ và linh hoạt, lý tưởng cho các môi trường mạng công nghiệp và doanh nghiệp yêu cầu hiệu suất cao và độ tin cậy. Với khả năng kết nối đa dạng và hỗ trợ nhiều giao thức tiên tiến, TSN-6325-8T4S4X đáp ứng tốt các nhu cầu về mạng của các ứng dụng hiện đại.

Thiết bị được trang bị 8 cổng RJ45 10/100/1000BASE-T với khả năng tự động MDI/MDI-X, 4 khe cắm SFP hỗ trợ 1000/2500BASE-X và 4 khe cắm SFP+ hỗ trợ 10GBASE-SR/LR. Các cổng SFP và SFP+ tương thích ngược với nhiều bộ thu phát, đảm bảo sự linh hoạt trong việc kết nối và mở rộng mạng.

TSN-6325-8T4S4X cũng có một cổng nối tiếp RJ45-to-RS232 dùng cho bảng điều khiển, giúp quản lý và cấu hình dễ dàng.

TSN-6325-8T4S4X được thiết kế với vỏ nhôm IP30 bền bỉ, có khả năng lắp trên thanh ray DIN hoặc gắn tường. Ngoài ra, TSN-6325-8T4S4X còn hỗ trợ đầu vào nguồn DC từ 9 đến 48V và AC 24V, với mức tiêu thụ năng lượng tối đa khi hệ thống bật là 16.8 watt và 21.7 watt khi sử dụng nguồn AC 24V. Hệ thống bảo vệ của TSN-6325-8T4S4X bao gồm ESD 5KV và chống sét lan truyền 6KV, giúp bảo vệ thiết bị khỏi các tác động từ môi trường bên ngoài.
