Vai trò của cáp điều khiển trong hệ thống tự động hóa

Trong thời đại công nghiệp 4.0, tự động hóa đã trở thành xu hướng tất yếu trong sản xuất và quản lý công nghiệp. Đằng sau sự vận hành chính xác, ổn định của các thiết bị điều khiển là một hệ thống truyền tín hiệu phức tạp mà trong đó, cáp điều khiển đóng vai trò vô cùng quan trọng.

Bài viết này sẽ giúp bạn hiểu rõ hơn về cáp điều khiển, đặc điểm cấu tạo, vai trò và cách lựa chọn loại cáp phù hợp cho từng ứng dụng tự động hóa.

Cáp điều khiển là gì?

Cáp điều khiển (Control Cable) là loại cáp được thiết kế chuyên biệt để truyền các tín hiệu điều khiển hoặc tín hiệu trạng thái giữa các thiết bị điện – điện tử như PLC, cảm biến, rơ-le, động cơ, tủ điều khiển và bộ điều khiển trung tâm.

Khác với cáp điện dùng để truyền tải năng lượng, cáp điều khiển có nhiệm vụ truyền tải tín hiệu chính xác, ổn định và ít bị ảnh hưởng bởi nhiễu điện từ. Đây là loại cáp không thể thiếu trong các hệ thống tự động hóa công nghiệp, nơi yêu cầu độ chính xác cao và khả năng hoạt động liên tục.

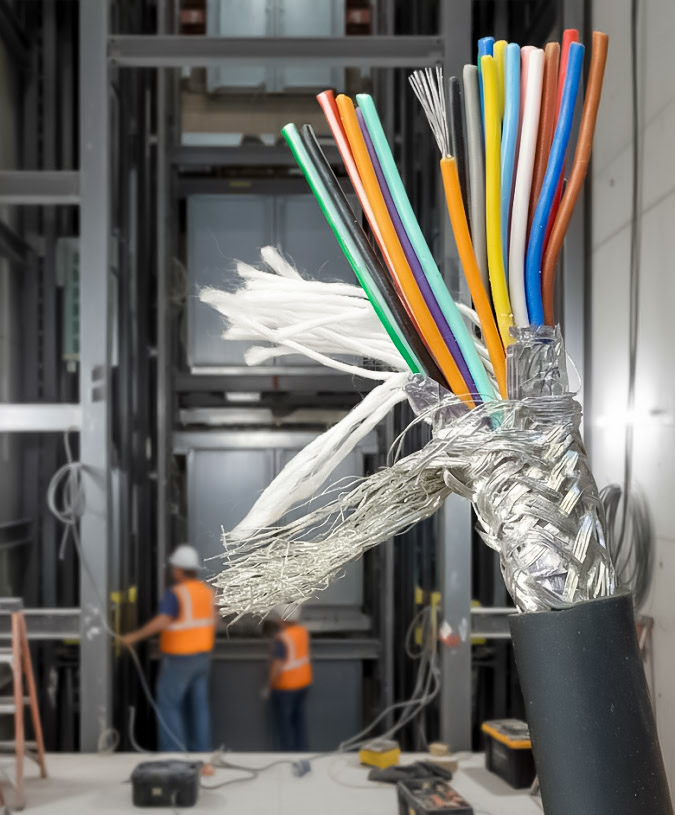

Cấu tạo cơ bản của cáp điều khiển

Cáp điều khiển được cấu tạo nhiều lớp để đảm bảo khả năng truyền tín hiệu ổn định trong môi trường công nghiệp có nhiễu và rung động mạnh.

• Lõi dẫn: thường được làm bằng đồng mềm hoặc đồng mạ thiếc, giúp dẫn tín hiệu tốt và chống oxy hóa.

• Lớp cách điện: sử dụng các vật liệu như PVC, PE hoặc XLPE, có khả năng cách điện và chịu nhiệt cao.

• Lớp chống nhiễu: có thể là lá nhôm (foil) hoặc lưới đồng (braided shield), giúp hạn chế nhiễu điện từ (EMI, RFI).

• Vỏ bọc ngoài: làm từ PVC, LSZH hoặc PUR, chịu dầu, chịu mài mòn và có thể sử dụng trong môi trường khắc nghiệt.

Tùy vào mục đích sử dụng, cáp điều khiển được chia thành các loại như:

• Cáp điều khiển không chống nhiễu (YY, LiYY).

• Cáp điều khiển chống nhiễu (CY, LiYCY).

• Cáp điều khiển có giáp bảo vệ cơ học (SY).

Vai trò của cáp điều khiển trong hệ thống tự động hóa

1. Truyền tín hiệu điều khiển chính xác giữa các thiết bị

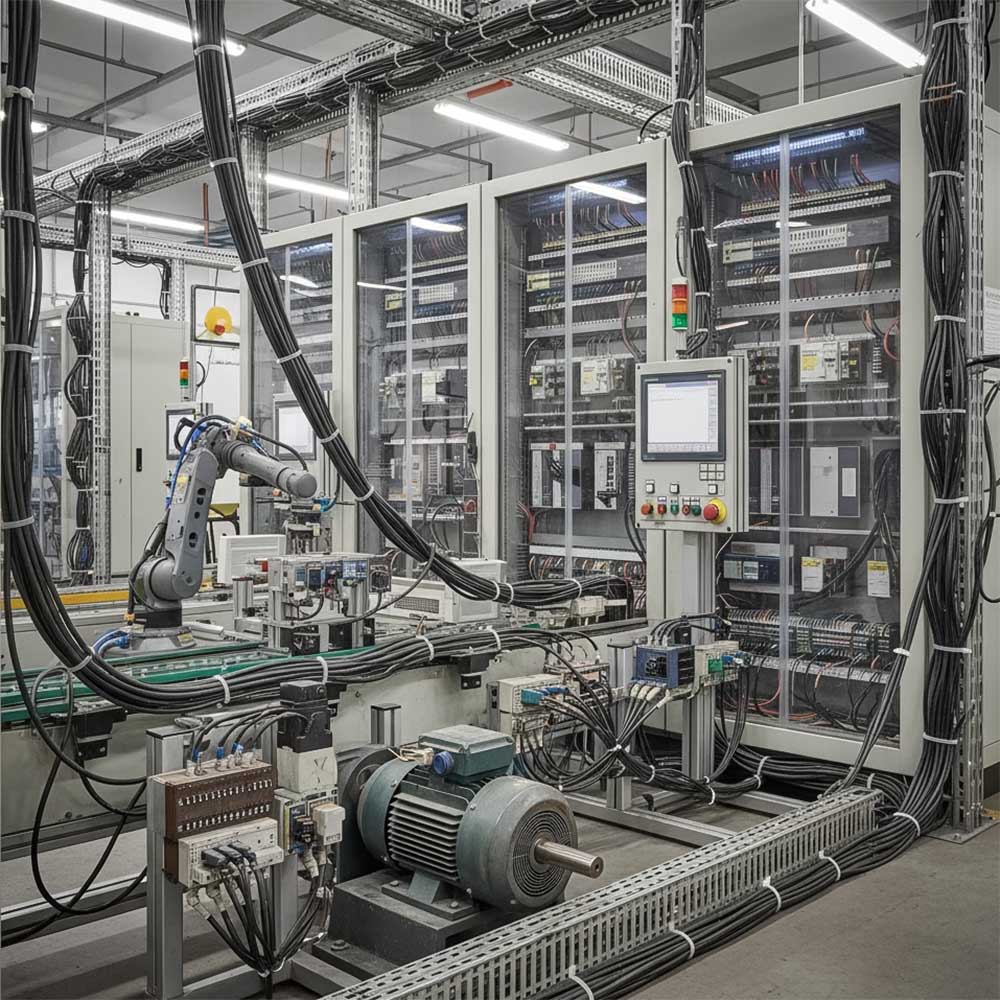

Trong một hệ thống tự động hóa, hàng trăm thiết bị cùng hoạt động liên kết với nhau thông qua tín hiệu điều khiển. Cáp điều khiển là phương tiện truyền dẫn những tín hiệu này giữa PLC, cảm biến, công tắc, động cơ và các bộ phận khác.

Cáp giúp hệ thống thực hiện các thao tác như bật tắt, điều chỉnh, phản hồi dữ liệu và kiểm soát quy trình một cách chính xác, đồng bộ.

2. Đảm bảo tín hiệu ổn định và chống nhiễu hiệu quả

Môi trường công nghiệp thường có nhiều thiết bị điện công suất lớn, tạo ra nhiễu điện từ mạnh. Cáp điều khiển được thiết kế với lớp chống nhiễu giúp tín hiệu không bị méo, sai lệch hoặc mất dữ liệu trong quá trình truyền. Điều này đặc biệt quan trọng trong các hệ thống cần độ chính xác cao như dây chuyền tự động, robot công nghiệp, hoặc máy CNC.

3. Tăng độ tin cậy và an toàn cho hệ thống

Cáp điều khiển chất lượng cao giúp hệ thống hoạt động ổn định, giảm thiểu nguy cơ chập mạch, tín hiệu sai lệch hoặc dừng máy đột ngột. Nhờ đó, quá trình sản xuất trở nên an toàn hơn, thiết bị ít bị hỏng hóc và tuổi thọ hệ thống được kéo dài.

4. Hoạt động ổn định trong môi trường khắc nghiệt

Cáp điều khiển có khả năng chịu nhiệt, chống dầu và chống mài mòn tốt. Vì vậy, chúng có thể làm việc hiệu quả trong các nhà máy, xưởng sản xuất, khu công nghiệp hoặc môi trường ngoài trời nơi có điều kiện thời tiết và cơ học phức tạp.

Ứng dụng thực tế của cáp điều khiển

Cáp điều khiển được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm:

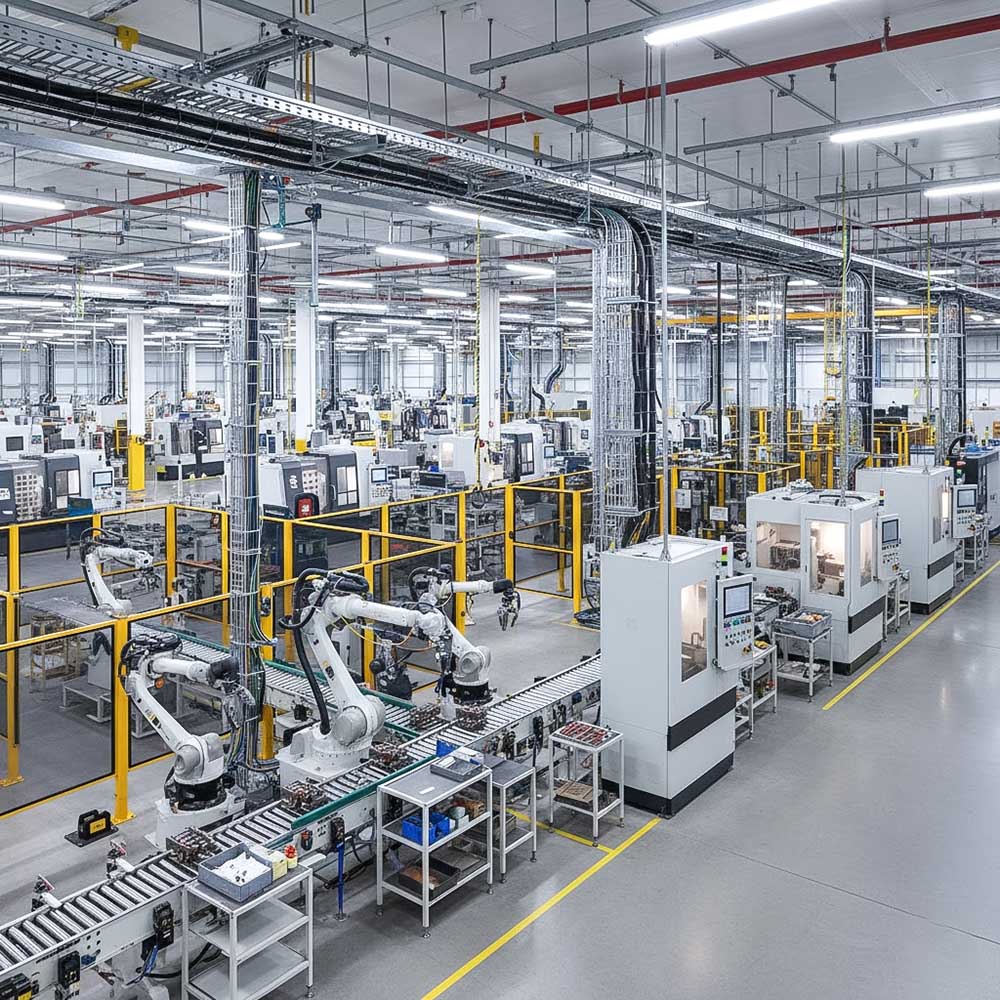

• Trong các nhà máy sản xuất tự động, dùng để kết nối hệ thống băng chuyền, robot, cảm biến đo áp suất và nhiệt độ.

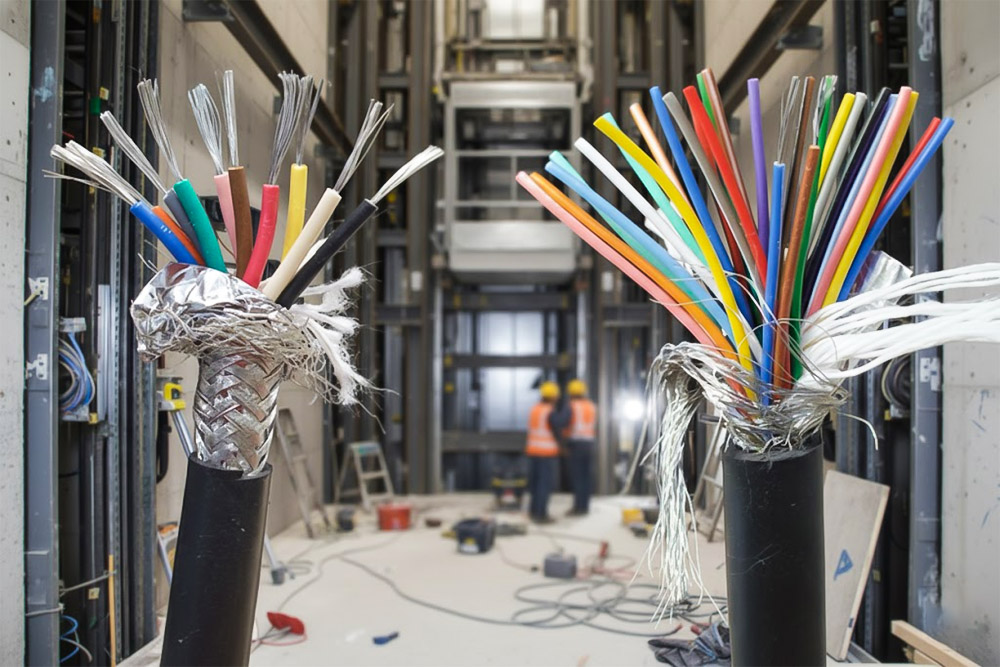

• Trong hệ thống quản lý tòa nhà thông minh (BMS), dùng để điều khiển chiếu sáng, thang máy, hệ thống PCCC hoặc điều hòa trung tâm.

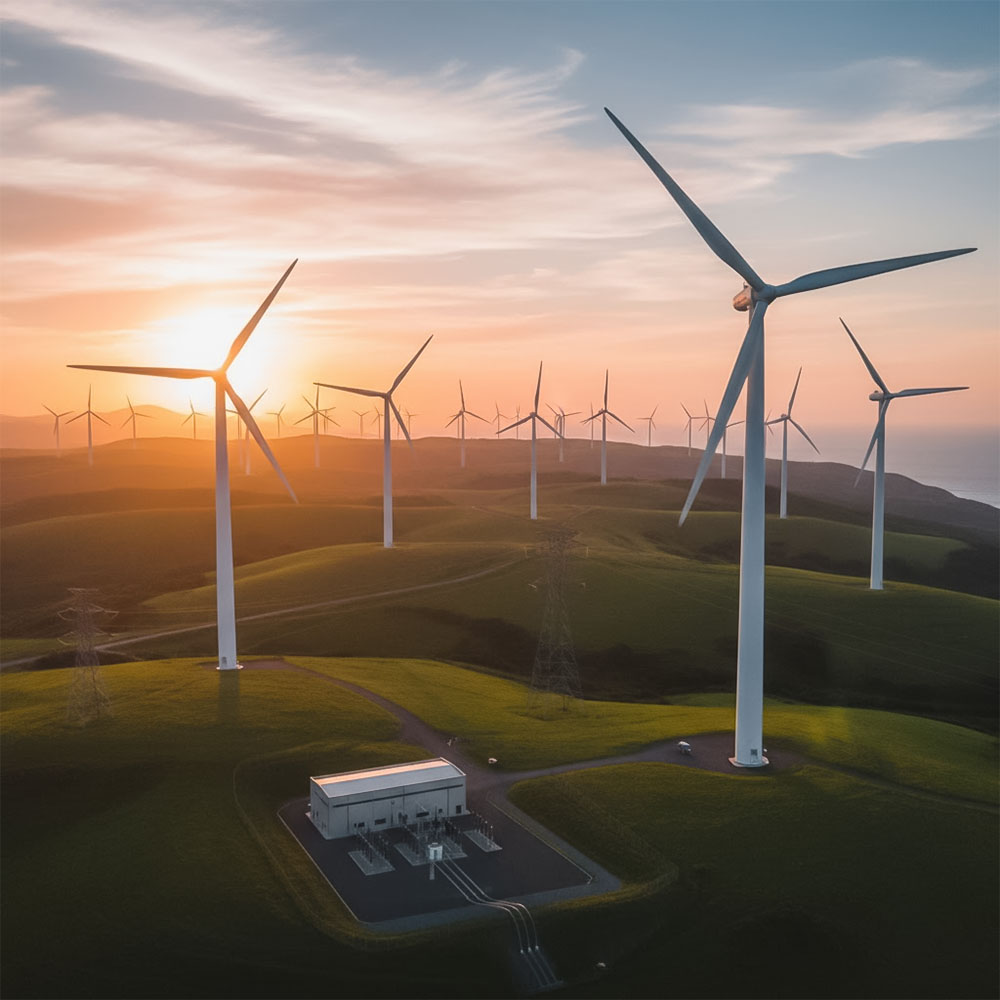

• Trong ngành năng lượng, sử dụng trong trạm biến áp, hệ thống điện mặt trời và điện gió.

• Trong các hệ thống tự động hóa công nghiệp, dùng để điều khiển tủ điện, máy CNC, dây chuyền đóng gói, và thiết bị đo lường.

Lợi ích khi sử dụng cáp điều khiển chất lượng cao

Việc sử dụng cáp điều khiển chất lượng cao mang lại nhiều lợi ích thiết thực:

• Truyền tín hiệu ổn định, chính xác, giảm thiểu ảnh hưởng của nhiễu điện từ.

• Đảm bảo quá trình vận hành của hệ thống tự động hóa diễn ra liên tục, không bị gián đoạn.

• Giảm chi phí bảo trì và thay thế nhờ độ bền cao.

• Tuân thủ các tiêu chuẩn kỹ thuật quốc tế như IEC, TCVN, BS hoặc DIN, đảm bảo an toàn và hiệu quả lâu dài.

Cách chọn cáp điều khiển phù hợp

Khi lựa chọn cáp điều khiển cho hệ thống tự động hóa, cần cân nhắc các yếu tố sau:

• Điện áp làm việc: phổ biến là 300/500V hoặc 0.6/1kV tùy ứng dụng.

• Môi trường lắp đặt: chọn loại có chống nhiễu nếu đặt gần cáp điện hoặc thiết bị công suất lớn.

• Số lõi và tiết diện: phụ thuộc vào số lượng tín hiệu và khoảng cách truyền.

• Vật liệu cách điện và vỏ bọc: PVC phù hợp môi trường trong nhà, LSZH hoặc PUR thích hợp môi trường khắc nghiệt.

• Thương hiệu: nên chọn các thương hiệu uy tín như Altek Kabel, Sangjin, Alantek, Belden để đảm bảo chất lượng và độ ổn định lâu dài.

Kết luận

Trong các hệ thống tự động hóa và truyền tín hiệu, cáp điều khiển đóng vai trò đặc biệt quan trọng. Đây là phương tiện giúp các thiết bị kết nối, trao đổi dữ liệu và thực hiện lệnh một cách chính xác và an toàn.
Việc lựa chọn đúng loại cáp điều khiển không chỉ giúp hệ thống hoạt động ổn định mà còn giảm chi phí vận hành, tăng độ bền thiết bị và đảm bảo an toàn cho toàn bộ hệ thống.
