Xử Lý Lỗi Nhiễu Khi Đi Cáp Điện và Cáp Mạng Cùng Máng Cáp

Trong quá trình thi công hệ thống cơ điện (M&E) tại các tòa nhà văn phòng, nhà xưởng hay trung tâm thương mại, bài toán tối ưu không gian và tiết kiệm chi phí vật tư luôn được đặt lên hàng đầu. Một trong những giải pháp phổ biến nhất là tận dụng đi chung cáp điện hạ thế và cáp mạng viễn thông trên cùng một hệ thống máng cáp (cable tray).

Nhưng thực tế phũ phàng là, tiết kiệm được một chút chi phí máng cáp ban đầu, nhiều anh em kỹ thuật và chủ đầu tư lại phải trả giá đắt. Mạng LAN chập chờn, rớt mạng liên tục, hệ thống camera an ninh giật lag không rõ nguyên nhân. Bài viết dưới đây sẽ “bắt bệnh” chính xác hiện tượng này và hướng dẫn bạn cách đi chung cáp điện và cáp mạng trong máng cáp chuẩn kỹ thuật nhất, đảm bảo tín hiệu luôn mượt mà.

Tại sao cáp điện hạ thế lại gây nhiễu cho cáp mạng viễn thông?

Trước khi tìm cách khắc phục, chúng ta cần hiểu rõ bản chất của vấn đề. Kẻ thù số một của tín hiệu viễn thông khi đi gần đường dây điện chính là nhiễu điện từ (EMI – Electromagnetic Interference).

Hiện tượng nhiễu điện từ (EMI) là gì?

Nói một cách dễ hiểu, khi dòng điện xoay chiều (thường là điện 220V hoặc 380V) chạy qua sợi cáp điện hạ thế, nó sẽ tự động sinh ra một trường điện từ xung quanh lớp vỏ cáp. Nếu bạn đặt một sợi cáp mạng UTP (cáp không có lớp bọc chống nhiễu) nằm song song và sát bên cạnh, từ trường này sẽ “cắt” qua sợi cáp mạng, tạo ra các dòng điện cảm ứng từ. Dòng điện “đi lạc” này hòa lẫn vào tín hiệu dữ liệu gốc, làm biến dạng và sai lệch thông tin truyền đi.

Hậu quả “nhãn tiền” khi thi công sai nguyên tắc

• Suy hao tín hiệu trầm trọng: Dữ liệu nội bộ truyền tải chậm chạp, độ trễ (ping) tăng cao, thậm chí mất kết nối hoàn toàn.

• Hệ thống an ninh tê liệt: Camera IP bị nhiễu sọc hình ảnh, chớp tắt liên tục, mất dữ liệu ghi hình vào đầu ghi.

• Khó khăn nghiệm thu: Tín hiệu không đạt chuẩn khi dùng máy test (như Fluke test), dẫn đến việc chủ đầu tư từ chối nghiệm thu công trình, buộc nhà thầu phải tháo dỡ và thi công lại từ đầu.

5 Nguyên tắc vàng khi đi cáp điện hạ thế và cáp mạng chung máng cáp

Để giải quyết triệt để bài toán nhiễu sóng mà vẫn dùng chung một hệ thống giá đỡ, bạn chỉ cần tuân thủ nghiêm ngặt 5 nguyên tắc vật lý và kỹ thuật sau đây:

#1. Đảm bảo khoảng cách an toàn (Quy chuẩn quốc tế)

Cách tốt nhất để tránh nhiễu là giữ chúng tránh xa nhau. Theo các tiêu chuẩn viễn thông quốc tế như TIA/EIA-569, khoảng cách tối thiểu giữa cáp nguồn hạ thế (dưới 1000V) và cáp mạng UTP thông thường nên duy trì từ 20cm đến 30cm nếu chạy song song. Tuy nhiên, trong những trục kỹ thuật hẹp, việc đạt được khoảng cách này là điều khá xa xỉ.

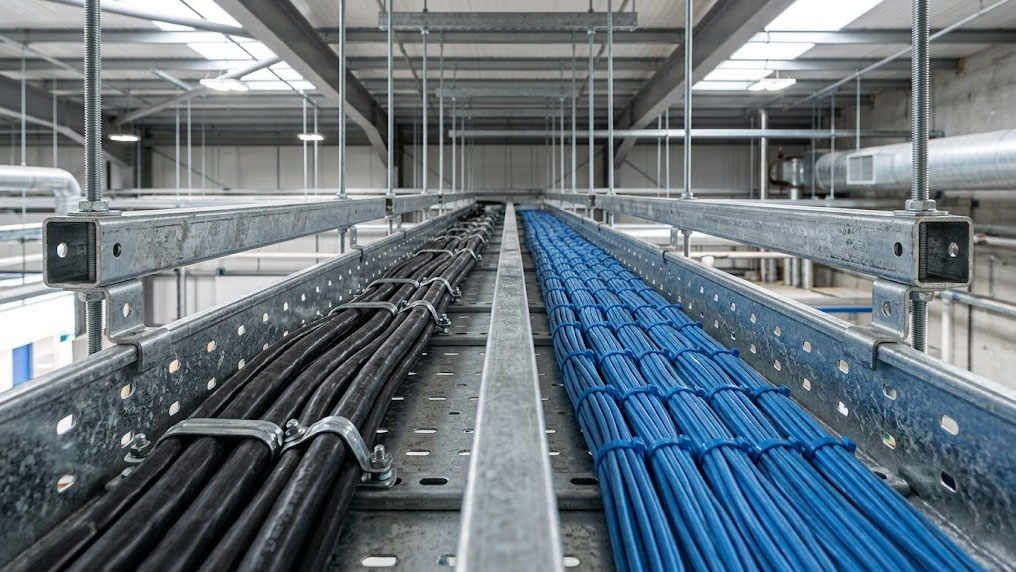

#2. Bắt buộc sử dụng vách ngăn kim loại (Divider) trong máng cáp

Nếu máng cáp quá hẹp và không thể đáp ứng khoảng cách an toàn, bạn bắt buộc phải sử dụng loại máng cáp có vách ngăn chia khoang. Vách ngăn này thường được làm từ thép mạ kẽm hoặc thép sơn tĩnh điện.

Lớp kim loại của vách ngăn đóng vai trò như một “bức tường” hấp thụ và triệt tiêu phần lớn sóng điện từ phát ra từ cáp điện hạ thế, bảo vệ an toàn cho luồng dữ liệu của cáp mạng nằm ở khoang bên kia.

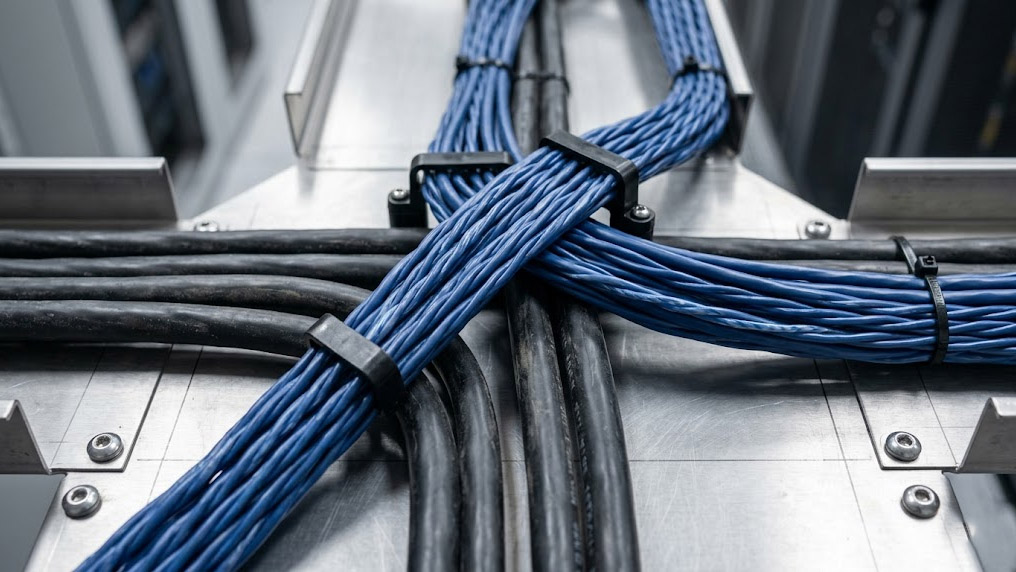

#3. Quy tắc giao nhau: Luôn cắt nhau một góc 90 độ

Trong thực tế thi công, sẽ có những điểm cáp điện và cáp mạng buộc phải đi qua nhau. Hãy nhớ kỹ: Hạn chế tối đa việc đi song song sát nhau. Khi bắt buộc phải giao nhau, hãy bố trí đường cáp mạng cắt ngang đường cáp điện ở một góc vuông 90 độ. Việc giao nhau vuông góc giúp giảm thiểu diện tích tiếp xúc từ trường xuống mức thấp nhất, gần như triệt tiêu hoàn toàn khả năng gây nhiễu chéo.

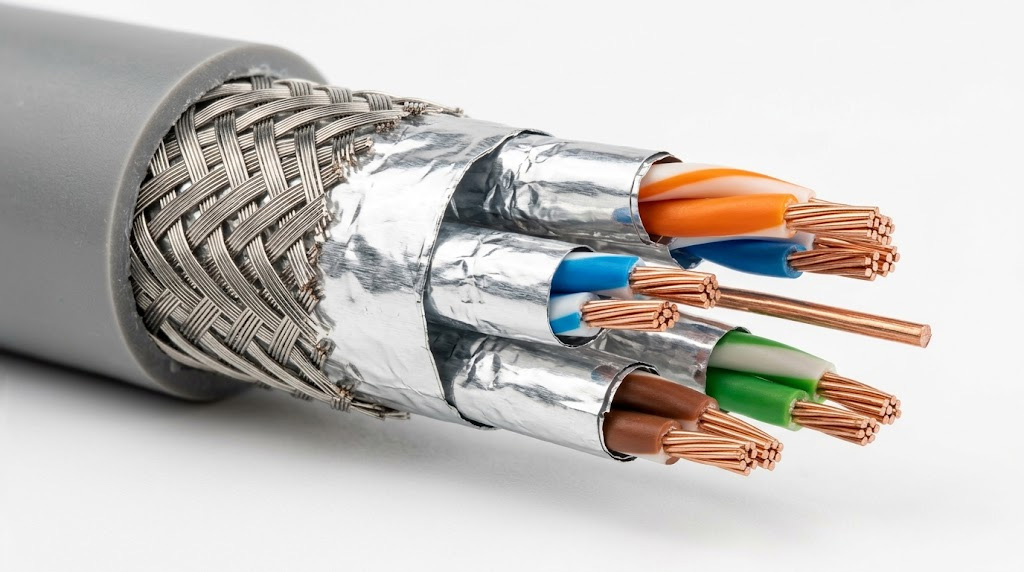

#4. Lựa chọn cáp mạng chống nhiễu chuyên dụng (FTP, SFTP)

Đừng bao giờ sử dụng cáp mạng UTP (Unshielded Twisted Pair – cáp không chống nhiễu) khi xác định phải đi chung trục với đường điện. Thay vào đó, hãy đầu tư nâng cấp lên các dòng cáp có khả năng tự bảo vệ:

• Cáp FTP (Foiled Twisted Pair): Có thêm một lớp lá nhôm (bọc bạc) bao quanh các lõi đồng để chặn sóng điện từ.

• Cáp SFTP (Shielded Foiled Twisted Pair): Dòng cáp cao cấp với một lớp bọc bạc cộng thêm một lớp lưới nhôm bện đan chéo, mang lại khả năng chống nhiễu tuyệt đối trong các môi trường công nghiệp có độ nhiễu cao.

#5. Tuân thủ tiêu chuẩn tiếp địa (Grounding)

Mua cáp chống nhiễu thôi chưa đủ, bạn phải biết cách “xả” nhiễu. Bất kỳ sợi cáp FTP hay SFTP nào cũng đi kèm một sợi dây đồng nhỏ gọi là dây tiếp mát (drain wire). Lớp bọc bạc sẽ thu gom sóng điện từ nhiễu, và nhiệm vụ của bạn là đấu nối sợi dây tiếp mát này vào các đầu bấm mạng bọc kim loại, sau đó cắm vào Patch Panel để xả toàn bộ dòng điện nhiễu đó xuống hệ thống tiếp địa của tòa nhà. Đồng thời, bản thân hệ thống máng cáp bằng kim loại cũng phải được nối đất chuẩn chỉ.

Lựa chọn vật tư điện & viễn thông đồng bộ để tối ưu hệ thống

Sự ổn định của toàn hệ thống M&E không chỉ đến từ tay nghề thi công mà còn phụ thuộc lớn vào chất lượng vật tư đầu vào.

• Đối với cáp điện hạ thế, nên ưu tiên các thương hiệu uy tín, sử dụng lõi đồng nguyên chất với lớp vỏ bọc XLPE/PVC dày dặn, cách điện tốt để hạn chế rò rỉ từ trường ngay từ bên trong.

• Đối với cáp mạng viễn thông, các dòng Cat5e FTP hoặc Cat6 SFTP là lựa chọn hoàn hảo.

• Đừng quên đầu tư một hệ thống tủ mạng – tủ rack đạt chuẩn. Việc quy hoạch rõ ràng đường đi của dây cáp ngay từ trong tủ rack ra đến hệ thống máng cáp phân tầng sẽ giúp dễ dàng quản lý, bảo trì và tản nhiệt tốt hơn cho các thiết bị active bên trong.

Những sai lầm “chết người” cần tránh khi thi công máng cáp

• Bó chung cáp điện và cáp mạng bằng một lạt nhựa (dây thít): Đây là lỗi kinh điển nhất của thợ thiếu kinh nghiệm. Việc bó chặt ép hai loại cáp này sát vào nhau sẽ khuếch đại tình trạng nhiễu lên mức tối đa.

• Mua cáp chống nhiễu nhưng bấm đầu nhựa thường: Quên đấu sợi dây tiếp mát vào đầu hạt mạng sắt đồng nghĩa với việc lớp bọc bạc chống nhiễu trở nên vô tác dụng.

• Nhồi nhét quá tải: Nguyên tắc thiết kế máng cáp là chỉ nên lấp đầy tối đa 40% – 50% dung tích máng. Nhồi nhét quá nhiều cáp điện sẽ gây tích tụ nhiệt, làm lão hóa nhanh lớp vỏ cách điện và tăng rủi ro chập cháy toàn hệ thống.

Kết luận

Việc đi chung cáp điện hạ thế và cáp mạng viễn thông trong cùng một máng cáp hoàn toàn khả thi và an toàn nếu bạn làm đúng cách. Chỉ cần đảm bảo khoảng cách, sử dụng vách ngăn kim loại, đi giao nhau vuông góc và đầu tư đúng loại cáp mạng chống nhiễu có tiếp địa chuẩn, hệ thống của bạn sẽ vận hành trơn tru trong hàng thập kỷ.

Nếu bạn đang lên phương án thi công cho dự án mới và cần tìm nguồn cung cấp vật tư uy tín, từ hệ thống tủ mạng – tủ rack, cáp mạng viễn thông chống nhiễu cho đến các loại cáp điện hạ thế chất lượng cao, hãy liên hệ ngay với Viễn Thông Xanh. Với tư cách là nhà phân phối thiết bị viễn thông, mạng và cơ điện hàng đầu, chúng tôi luôn sẵn sàng đồng hành tư vấn giải pháp tối ưu nhất với mức chiết khấu cạnh tranh nhất cho công trình của bạn!
