VSWR Là Gì? Ý Nghĩa Và Vai Trò Trong Hệ Thống Sóng Điện Từ

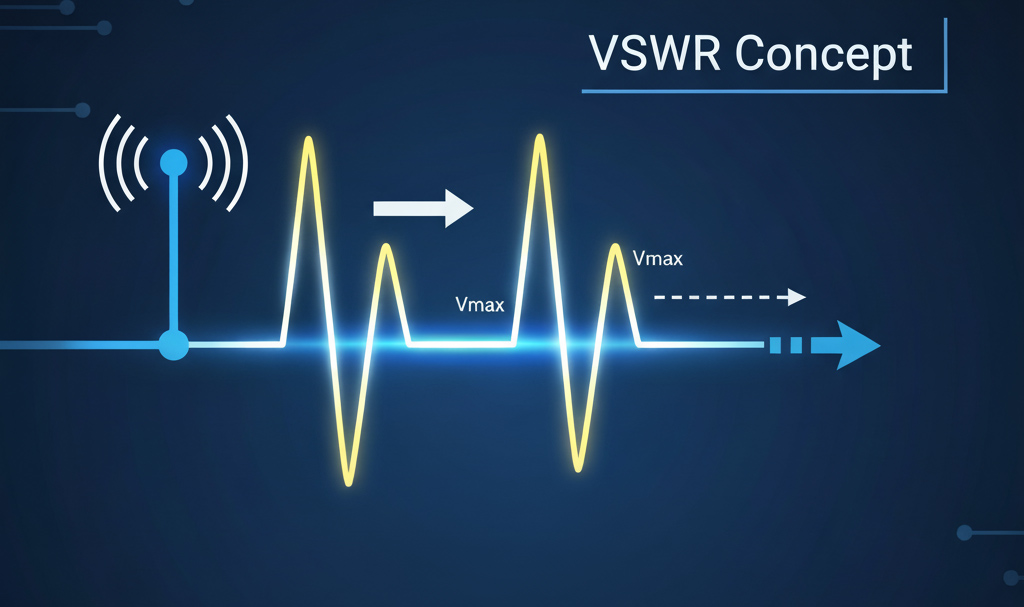

Khái niệm VSWR

VSWR là viết tắt của Voltage Standing Wave Ratio (Tỷ lệ sóng đứng điện áp).

Nói một cách dễ hình dung nhất, VSWR là một thước đo cho biết mức độ phù hợp (matching) về trở kháng giữa đường truyền (Transmission Line) và tải (Load) của nó (thường là anten, cáp, hoặc thiết bị khác).

• Ý nghĩa: VSWR cho ta biết mức độ sóng điện từ bị phản xạ ngược lại trên đường truyền thay vì được truyền hết đến tải.
• Mối liên hệ:
  • VSWR càng thấp $\leftrightarrow$ Mức độ phản xạ sóng càng ít $\leftrightarrow$ Công suất truyền tải từ nguồn đến tải càng cao (Hiệu suất tốt).
  • VSWR càng cao $\leftrightarrow$ Mức độ phản xạ sóng càng nhiều $\leftrightarrow$ Công suất truyền tải bị giảm đi đáng kể (Hiệu suất kém).

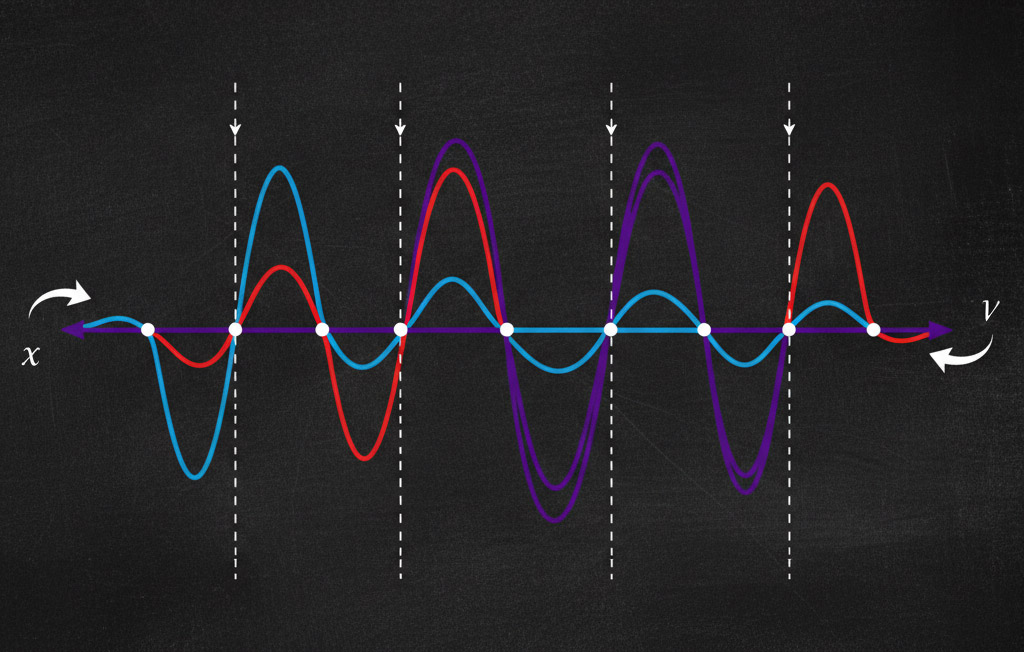

Nguyên lý hình thành sóng đứng

Sóng điện từ (sóng tới) được phát đi từ nguồn (ví dụ: bộ phát) chạy dọc theo đường truyền (ví dụ: cáp đồng trục).

• Sóng tới (Incident Wave): Sóng đi từ nguồn đến tải.
• Sóng phản xạ (Reflected Wave): Khi sóng tới gặp một sự thay đổi trở kháng (không phù hợp) tại điểm cuối (tải), một phần năng lượng sẽ bị phản xạ quay ngược lại nguồn.

Khi nào sóng đứng xuất hiện?

Sóng đứng (Standing Wave) chính là hiện tượng chồng chập của sóng tới và sóng phản xạ trên đường truyền. Nó tạo ra các điểm mà tại đó biên độ điện áp luôn đạt cực đại (bụng sóng) và các điểm luôn đạt cực tiểu (nút sóng), không di chuyển theo thời gian.

• Minh họa: Sự không phù hợp trở kháng này thường xảy ra tại điểm kết nối cáp đồng trục hoặc cáp feeder với anten. Nếu trở kháng của cáp (Z0​) và anten (ZL​) khác nhau, sóng đứng sẽ xuất hiện, làm giảm hiệu suất truyền năng lượng.

Ý nghĩa giá trị VSWR

Giá trị VSWR là một con số không thứ nguyên, thường được biểu diễn dưới dạng tỷ lệ, ví dụ $1.5:1$ (đọc là một chấm năm trên một).

VSWR cao (>2) $\to$ Gây ra suy hao công suất trên đường truyền. Quan trọng hơn, công suất phản xạ trở lại có thể làm hỏng bộ khuếch đại công suất (Power Amplifier) của thiết bị phát, do quá nhiệt hoặc quá áp.

Ứng dụng của VSWR trong thực tế

VSWR là chỉ số “sống còn” trong nhiều lĩnh vực kỹ thuật:

• Trong hệ thống anten phát sóng: Kiểm tra sự phù hợp giữa anten và cáp feeder trong các trạm phát sóng di động (4G/5G), đài truyền hình, đài phát thanh. VSWR thấp đảm bảo vùng phủ sóng rộng và hiệu suất năng lượng.
• Trong mạng cáp đồng trục và thiết bị RF: Đảm bảo các kết nối, bộ chia (splitter), bộ ghép (coupler) có trở kháng phù hợp để tránh phản xạ.
• Trong kiểm tra và lắp đặt hệ thống truyền dẫn: Kiểm tra chất lượng của các đoạn cáp, connector trước khi đưa vào vận hành.

Cách đo và kiểm tra VSWR

Để kiểm tra VSWR, bạn cần sử dụng các thiết bị chuyên dụng:

Thiết bị đo phổ biến

• SWR Meter (Đồng hồ đo VSWR): Thiết bị đơn giản, thường dùng để kiểm tra nhanh VSWR của anten trên một tần số cố định.
• Vector Network Analyzer (VNA) – Máy phân tích mạng vector: Thiết bị chuyên nghiệp nhất, đo được cả VSWR và trở kháng trên một dải tần số rộng.
• Cable and Antenna Analyzer (Máy phân tích cáp và anten): Thiết bị cầm tay, chuyên dụng cho việc đo VSWR và Return Loss ngoài hiện trường.

Quy trình đo lường

1. Hiệu chuẩn (Calibration): Luôn hiệu chuẩn thiết bị đo trước khi đo.
2. Kết nối: Nối thiết bị đo vào điểm đầu của đường truyền hoặc cáp cần kiểm tra (phía nguồn) và đầu kia nối với tải (anten).
3. Thực hiện quét tần số: Đo VSWR trên toàn bộ dải tần hoạt động của hệ thống.
4. Đọc kết quả: Đọc giá trị VSWR trên màn hình thiết bị.

Các lưu ý khi kiểm tra

• Sử dụng cáp đo chất lượng: Cáp nối từ máy đo đến hệ thống phải là cáp có suy hao thấp và trở kháng chuẩn (ví dụ $50\Omega$).
• Đảm bảo kết nối chặt chẽ: Các connector phải được siết chặt và đúng kỹ thuật.
• Môi trường đo: Khi đo anten, cần đảm bảo không có vật cản kim loại lớn gần anten.

Biện pháp cải thiện VSWR

Mục tiêu của mọi kỹ sư là đạt được VSWR càng gần $1:1$ càng tốt.

1. Sử dụng cáp, connector chất lượng cao và đồng bộ: Đảm bảo tất cả các thành phần có cùng trở kháng danh định (ví dụ: $50\Omega$). Tránh sử dụng các thành phần kém chất lượng.
2. Đảm bảo đấu nối đúng chuẩn: Thực hiện các mối nối, siết connector đúng kỹ thuật để giảm thiểu sự gián đoạn trở kháng tại điểm nối.
3. Tối ưu anten và tải: Anten phải được hiệu chỉnh (tuning) để trở kháng đầu vào của nó phù hợp với trở kháng của đường truyền ($50\Omega$ hoặc $75\Omega$) tại tần số hoạt động.

Kết luận

VSWR là một chỉ báo quan trọng về “sức khỏe” và hiệu suất của bất kỳ hệ thống truyền dẫn tín hiệu nào. Một VSWR thấp đồng nghĩa với hiệu suất truyền tải công suất cao, giảm thiểu suy hao và kéo dài tuổi thọ của các thiết bị phát.

Lời khuyên: Dù bạn là kỹ sư đang thi công hay lắp đặt một hệ thống đơn giản, hãy luôn kiểm tra VSWR trước khi đưa hệ thống vào vận hành chính thức. Đây là bước kiểm tra cần thiết để đảm bảo hệ thống hoạt động ổn định và đạt được hiệu quả cao nhất!
