Các Loại Đầu Nối Cáp Mạng, Cáp Đồng Trục, Cáp Quang

Các loại Đầu nối cáp là một thành phần giúp kết nối cáp với bất kỳ cổng kết nối của các thiết bị trong hệ thống mạng. Do đó để có thể kết nối với tất cả các thiết bị nên đầu nối cáp được chia thành nhiều loại khác nhau. Hãy cùng mình tìm hiểu xem có các loại đầu nối cáp nào qua bài viết sau đây:

Đầu nối cáp là gì?

Đầu nối cáp là thành phần được gắn ở cuối chiều dài của cáp để kết nối với các cổng kết nối.

Đầu nối cáp được chia theo giới tính. Bạn không nghe nhầm đâu, người ta chia thành:

Đầu nối cáp đực: là loại đầu nối có 1 hoặc nhiều chân cắm lộ ra ngoài.

Đầu nối cáp cái: là loại đầu nối cáp có 1 hoặc nhiều lỗ để cắm chốt đực.

Đầu nối cáp lưỡng tính: loại này không được ưa chuộng nhiều

Đối với hệ thống mạng, chúng ta thường gặp ba loại đầu nối cáp chính là: đầu nối cáp đồng trục, đầu nối cắp xoắn đôi (hay đầu nối cáp mạng) và đầu nối cáp quang.

Hãy cùng mình tìm hiểu chi tiết về từng loại đầu nối cáp mạng này nhé:

Đầu nối cáp đồng trục

Trong đầu nối cáp đồng trục được chia nhỏ thành ba loại: đầu nối BNC, Đầu nối đồng trục N-Series, đầu nối đồng trục F-Series.

Đầu nối đồng trục N-Series

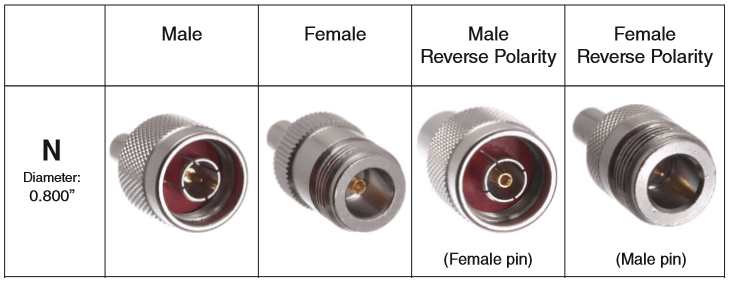

Đầu nối N Series
Đầu nối N – Series

Về hình thức đầu nối đồng trục N-Series khá giống đầu nối đồng trục F-Series. Do đó với anh em không phải dân kỹ thuật sẽ hay bị nhầm lẫn giữa 2 loại đầu nối này.

Điểm khác biệt dễ nhận ra đầu nối đồng trục N-Series là có một chốt trên dây dẫn trung tâm. Loại đầu nối này thường sử dụng ngoài trời và liên quan đến ứng dụng xương sống.

Đầu nối đồng trục F-Series

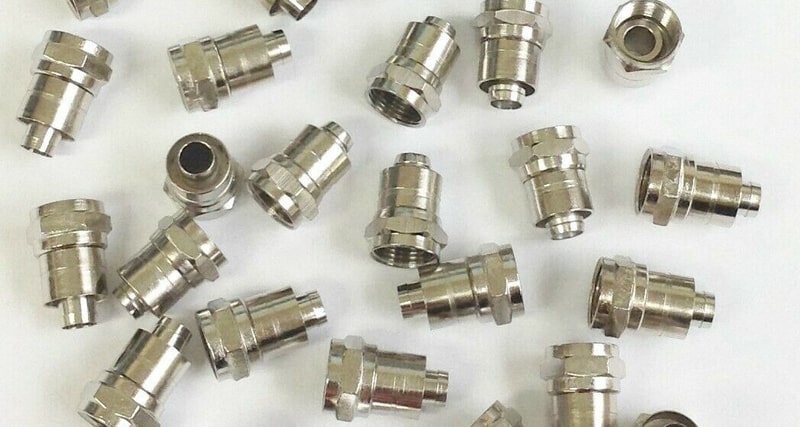

Đầu nối F - Series
Đầu nối F – Series

Đầu nối đồng trục F-Series thường sử dụng cho kết nối trong lắp đặt truyền hình cáp, hệ thống camera hộ gia đình.

Loại đầu nối này có các thành phần như: dây dẫn nhô ra ở trung tâm, áo khoác phủ bởi một ống măng sông.

Đầu nối BNC

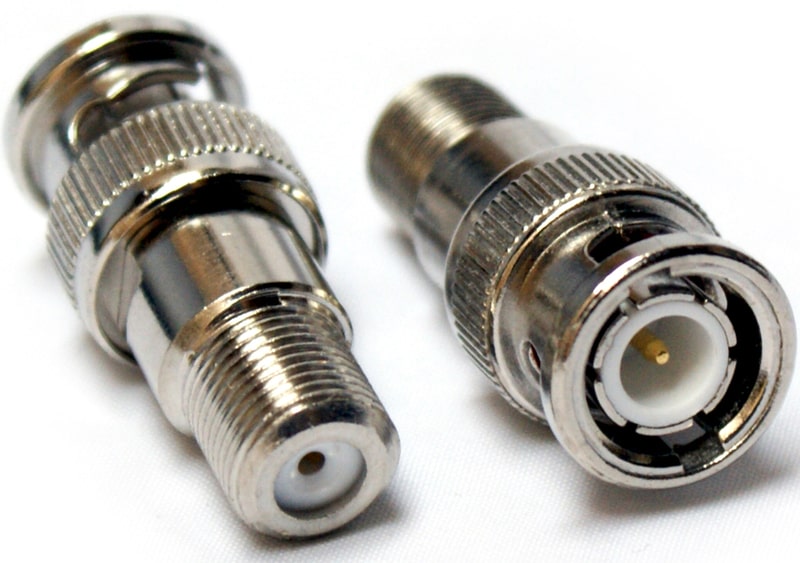

Đầu nối BNC
Đầu nối BNC

Đầu nối BNC có cấu trúc tương tự như dòng F-Series với 1 dây dẫn trung tâm và 1 ống sắt gắn vào vỏ ngoài cáp. Điểm đặc biệt của đầu nối BNC là vòng xoay cho phép kết nối cái một cách chắc chắn.

Đầu nối cáp mạng – cáp xoắn đôi

Đầu nối cáp xoắn đôi hay đầu nối cáp mạng thường đi kèm với phíc cắm và giắc cắm mô-đun. Loại đầu nối này có thiết kế đối xứng và sử dụng được nhiều loại cáp khác nhau.

Đầu nối cáp xoắn đôi gồm các chốt, mấu và rãnh.

Các đầu nối mô-đun thường được sử dụng kết nối dây truyền hình cáp và điện thoại với các độ rộng khác nhau: 4, 6 hoặc 8. Loại đầu nối dây mạng hay gặp hiệu nay là đầu nối RJ45.

Đầu nối cáp mạng RJ45

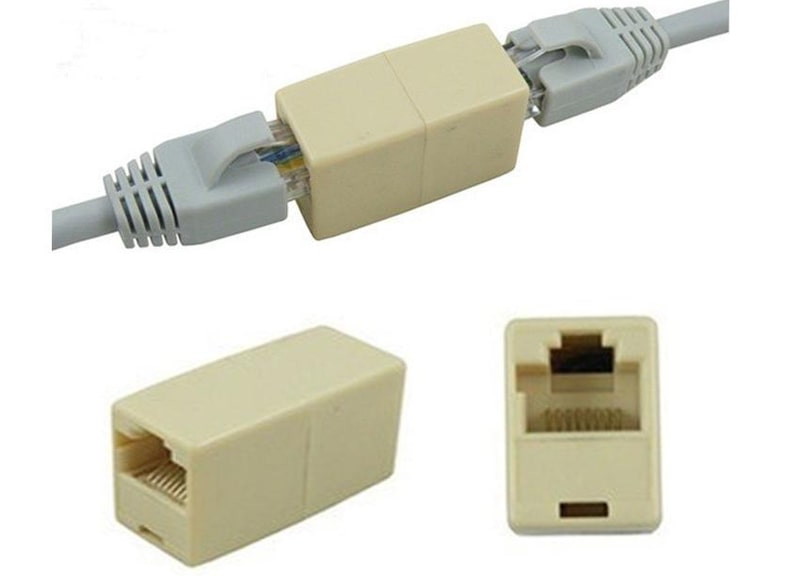

Đầu nối cáp mạng RJ45

Xem thêm bài viết chi tiết về đầu nối RJ45 tại đây: Hạt mạng, đầu bấm mạng RJ45

Đầu nối cáp quang

Đầu nối cáp quang có rất nhiều loại và thống kê có thể lên đến gần 100 loại khác nhau trên thị trường. Tuy nhiên đầu nối cáp quang hay gặp nhất và phổ biến nhất phải kể đến: MT-RJ, FC, ST, LC và SC.

Đầu nối cáp quang đều phù hợp với các đầu nối đực và được sử dụng bằng cách bắt vít, lưới lê hoặc khớp nối.

Đầu nối MT-RJ

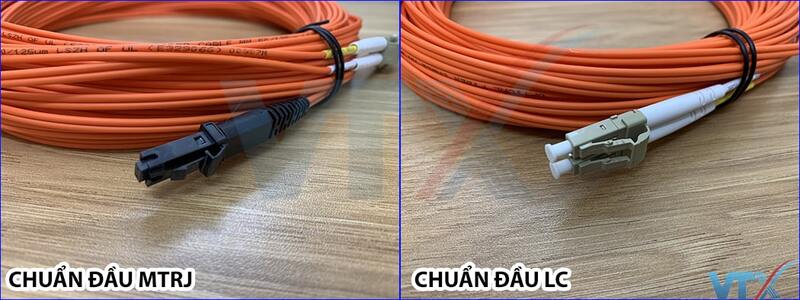

Đầu nối quang MTRJ
Đầu nối quang MTRJ

Đầu nối MT-RJ là loại đầu nối cáp kiểu song công và có cả cáp đực, cáp cái. Loại cáp này đi kèm nhiều ngăn và bao quanh cả 2 sợi dẫn bên trong ống gia cố Polyme.

Đầu nối SC

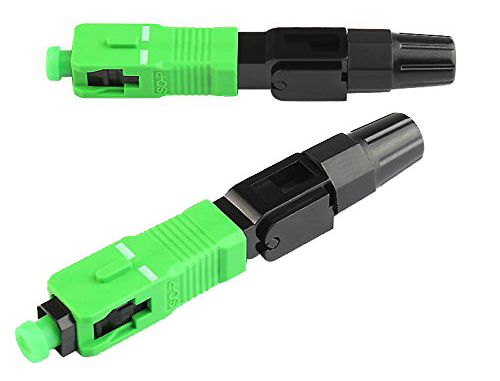

Đầu nối quang SC
Đầu nối quang SC

Đầu nối SC hay còn gọi là đầu nối Snap-In có hiệu suất truyền dẫn vượt trội nên được sử dụng nhiều. Ống măng sông của đầu nối SC có đường kính khoảng 2,5 mm và thường đắt hơn loại đầu nối ST.

Đầu nối ST

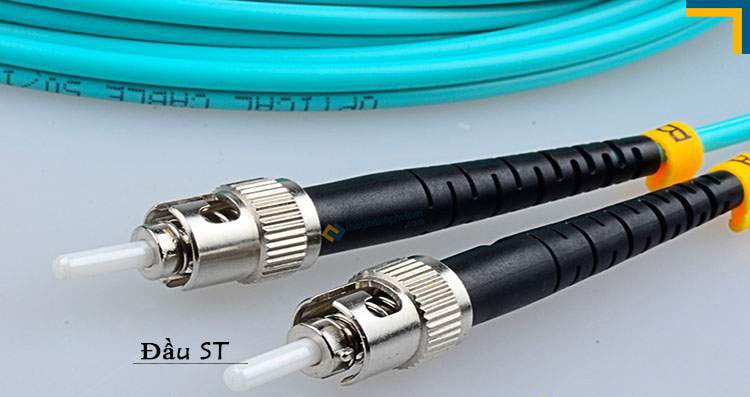

Đầu nối quang ST
Đầu nối quang ST

Đầu nối ST hay còn gọi là đầu nối lò xo có ống măng sông đối xứng 2,5mm và ngàm lưỡi lê. Loại đầu nối này được sử dụng phổ biến trong các ứng dụng của hệ thống mạng đa chế độ.

Đầu nối FC

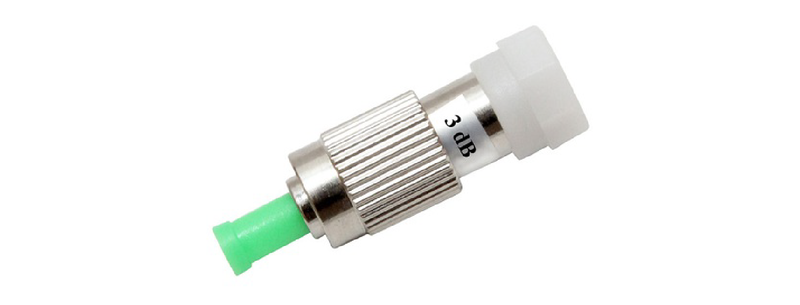

Đầu nối quang FC
Đầu nối quang FC

Đầu nối FC thường được dùng khi cần đầu nối chế độ đơn. Đầu nối cũng kèm đầu nối 2,5mm. Đây là lựa chọn thay thế tốt nhất cho các loại đầu nối ST và SC.

Lời kết:

Trên đây là các loại đầu nối cáp mạng hay gặp. Cảm ơn các bạn đã theo dõi đến cuối và mong rằng bài viết sẽ mạng lại kiến thức bổ ích cho bạn.

Mọi thắc mắc hoặc góp ý vui lòng để lại dưới phần bình luận để mình trả lời sớm nhất!
