Các cổng đồng |
Sáu mười 10/100/1000BASE-T RJ45 tự động MDI/MDI-X cổng |
Các cổng phát PoE |
Mười sáu với chức năng bơm 802.3at PoE+ (Cổng 1 đến 16) |

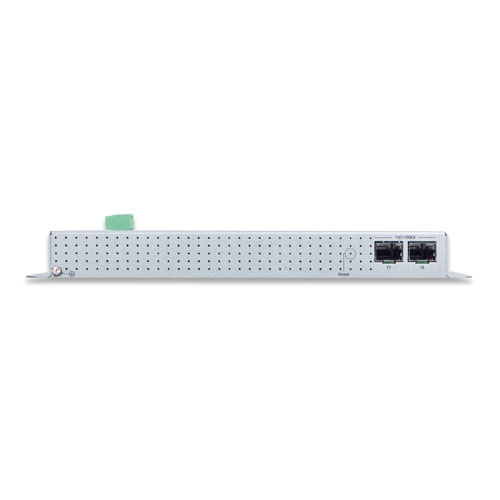

Các cổng SFP/mini-GBIC |
Hai giao diện SFP 100/1000BASE-X hỗ trợ chế độ kép 100/1000Mbps |
Nút reset |
< 5 giây: Khởi động lại hệ thống <br/> > 5 giây: Về mặc định nhà máy |
Đầu nối |
Khối terminal 3 chân có thể tháo rời cho nguồn điện đầu vào<br/> Pin 1/2 cho Nguồn (Pin 1: V+ / Pin 2: V-) <br/> Pin 3 cho đất điện |
|
Jack nguồn DC với cực trung tâm 2.1mm |
Yêu cầu nguồn điện |
4854V DC, 5.8A (tối đa) đầu vào nguồn khối terminal<br/> 4854V DC, 5.8A (tối đa) đầu vào nguồn DC jack |
Công suất tiêu thụ / Phân tán nhiệt |
Tối đa 276 watts/941 BTU |
Kích thước (W x D x H) |
245 x 140 x 24.4 mm |
Trọng lượng |
929g |
Vỏ |
Vỏ kim loại IP30 |
Cài đặt |

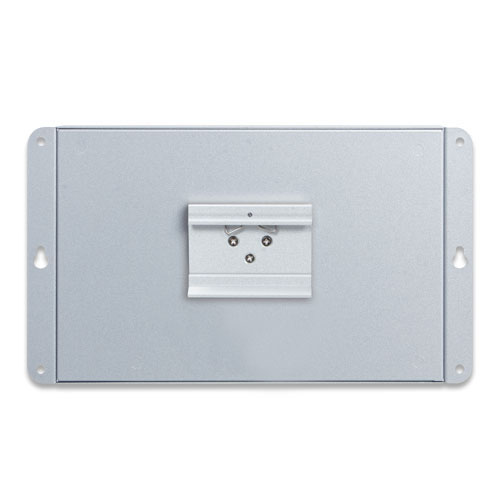

Gắn cố định tường, gắn tường từ tính hoặc đường ray DIN |
Bảo vệ ESD |
Xung phụ 6KV DC |
|
Xung không khí 8KV DC |
Đèn LED |
Đèn nguồn: <br/> Nguồn (Xanh lá)<br/> Cổng PoE (Cổng 1 đến 16): <br/> PoE-in-Use (Hổ phách) <br/> LNK/ACT (Xanh) |
|
Cổng SFP 100/1000X (Cổng 17 đến 18): <br/> 1000 LNK/ACT (Xanh) <br/> 100 LNK/ACT (Hổ phách) |
Thông số Switch |
Kiến trúc Switch: Lưu và chuyển<br/> Bộ chuyển mạch: 36Gbps/không chặn<br/> Thông lượng chuyển mạch@64 bytes: 26.78Mpps@64 bytes |
Bảng địa chỉ MAC |
8K mục nhập |
Bộ đệm dữ liệu chia sẻ |
4.1 megabit |
Điều khiển luồng |
Khung tạm dừng IEEE 802.3x cho dúplex đầy<br/> Áp lực phía sau cho nửa dúplex |
Khung Jumbo |
10Kbytes |
Nguồn qua Ethernet |
Tiêu chuẩn PoE IEEE 802.3af/802.3at<br/> Loại cung cấp nguồn PoE: Đầu cuối<br/> Công suất đầu ra PoE: Tiêu chuẩn IEEE 802.3af<br/> Per port 48V~54V DC (tùy thuộc vào nguồn cung cấp), tối đa 15.4 watts |
|
Tiêu chuẩn IEEE 802.3at<br/> Per port 50V~54V DC (tùy thuộc vào nguồn cung cấp), tối đa 36 watts |
Phân bổ pin nguồn |
1/2(+), 3/6(-) |
Ngân sách điện PoE |
240 watts (tùy thuộc vào đầu vào điện) |
Số lượng tối đa thiết bị lớp 2 |
16 lớp 2 PDs tối đa |
Chức năng quản lý PoE |
Kiểm tra PD sống |
|
Tái sử dụng nguồn điện theo lịch trình |
Lịch trình PoE |
Giám sát sử dụng PoE |
Mở rộng PoE |
Chế độ PoE mở rộng |
Chế độ PoE nâng cao |
Chuẩn/Thừa kế/Ép buộc |
Phát hiện thiết bị PoE hoạt động |
Có |
Tái sử dụng nguồn PoE |
Có, hàng ngày hoặc lịch trình xác định trước |
Lịch trình PoE |
4 hồ sơ lịch trình |
Chế độ mở rộng PoE |
Có, tối đa lên đến 250 mét |
Chức năng Layer 2 |
Phản chiếu cổng TX/RX/Cả hai<br/> Nhiều đến 1 theo dõi<br/> Lên đến 4 phiên |
VLAN |
VLAN được gắn thẻ 802.1Q<br/> Đóng gói Q-in-Q 802.1ad (chồng VLAN)<br/> VLAN âm thanh<br/> VLAN giao thức<br/> VLAN riêng tư (Cổng bảo vệ) |
|
GVRP<br/> VLAN quản lý<br/> Lên đến 256 nhóm VLAN, trong tổng số 4094 ID VLAN |
Liên kết nhóm |
IEEE 802.3ad LACP và bút vĩnh viễn<br/> Hỗ trợ 8 nhóm với 8 cổng mỗi nhóm |
Giao thức Spanning Tree |
Giao thức chính IEEE 802.1D Spanning Tree Protocol (STP)<br/> Giao thức nhanh IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) |
|
Giao thức nhiều IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)<br/> STP BPDU guard, BPDU filtering và BPDU forwarding |
IGMP Snooping |
IPv4 IGMP (v2/v3) snooping<br/> Trình khảo sát IGMP<br/> Lên đến 256 nhóm đa phương tiện |
MLD Snooping |
IPv6 MLD (v1/v2) snooping, lên đến 256 nhóm đa phương tiện |
QoS |
8 ID ánh xạ đến 8 hàng đợi ưu tiên cấp độ<br/> Số cổng<br/> Ưu tiên 802.1p<br/> DSCP/ưu tiên IP của gói IPv4/IPv6 |
|
Phân loại lưu lượng dựa trên, ưu tiên nghiêm ngặt và WRR<br/> Giới hạn tốc độ Ingress/Egress mỗi kiểm soát băng thông cổng |
Vòng |
Hỗ trợ ERPS và tuân thủ ITU-T G.8032<br/> Thời gian khôi phục < 450ms |
Chức năng bảo mật |
Danh sách kiểm soát truy cập IPv4/IPv6 dựa trên IP/MAC<br/> ACL/MAC-based ACL dựa trên ACE IP/MAC<br/> Tối đa 256 mục nhập ACL |
Bảo mật cổng |
Xác thực dựa trên cổng IEEE 802.1X<br/> Người dùng tích hợp RADIUS để hợp tác với máy chủ RADIUS<br/> Xác thực truy cập người dùng RADIUS/TACACS+ |
|
Bản ràng buộc IP-MAC<br/> Bộ lọc MAC<br/> Địa chỉ MAC tĩnh, tối đa 256 mục nhập MAC tĩnh |
Bảo mật nâng cao |
Kiểm soát nhảy DHCP và tùy chọn DHCP Option82<br/> Bảo vệ STP BPDU guard, BPDU filtering và BPDU forwarding |
|
Ngăn chặn tấn công DoS<br/> Kiểm tra ARP<br/> Bảo vệ nguồn IP |
Chức năng quản lý |
Giao diện quản lý cơ bản Trình duyệt web;Telnet; SNMP v1, v2c<br/> Giao diện quản lý an toàn SSHv2, TLSv1.2, SNMPv3 |
Quản lý Switch |
Nâng cấp Firmware bằng giao thức HTTP/TFTP thông qua mạng Ethernet<br/> Tải lên/tải xuống cấu hình qua HTTP/TFTP |
|
Giao thức LLDP<br/> SNTP<br/> Tiện ích Phát hiện thông minh PLANET<br/> Hệ thống PLANET NMS/CloudViewer |
Quản lý sự kiện |
Syslog từ xa/địa phương<br/> Nhật ký hệ thống<br/> SNMP MIBs RFC 1213 MIB-II<br/> Trình giới thiệu chung RFC 1215<br/> RFC 1493 Bridge MIB |
|
RFC 2674 Bridge MIB Extensions<br/> Mô hình Entity MIB (Phiên bản 2) |
|
RMON RFC 2819 (1, 2, 3, 9)<br/> Nhóm giao diện RFC 2863 MIB<br/> RFC 3635 Ethernet-like MIB<br/> RFC 3621 Power Ethernet MIB |
Phù hợp với tiêu chuẩn |
Tuân thủ Quy định FCC Phần 15 Lớp A, CE<br/> Kiểm tra ổn định IEC 60068-2-32 (rơi tự do) |
|
IEC 60068-2-27 (sốc)<br/> IEC 60068-2-6 (run rẩy) |
Tuân thủ tiêu chuẩn |
IEEE 802.3 10BASE-T<br/> IEEE 802.3u 100BASE-TX/100BASE-FX<br/> IEEE 802.3z Gigabit SX/LX<br/> IEEE 802.3ab Gigabit 1000BASE-T |
|
IEEE 802.3x Điều khiển luồng và áp lực phía sau<br/> IEEE 802.3ad Cổng Trunk với LACP<br/> IEEE 802.1D Giao thức chính Spanning Tree |
|
IEEE 802.1w Giao thức nhanh Spanning Tree Protocol<br/> IEEE 802.1s Giao thức nhiều Spanning Tree Protocol |
|
IEEE 802.1p Lớp Dịch vụ VLAN Tagging<br/> IEEE 802.1x Điều khiển Mạng Xác thực Cổng |
|
IEEE 802.1ab LLDP<br/> IEEE 802.3af Nguồn qua Ethernet<br/> IEEE 802.3at Nguồn qua Ethernet Plus |
|
IEEE 802.3az Ethernet Tiết kiệm năng lượng (EEE)<br/> RFC 768 UDP<br/> RFC 783 TFTP<br/> RFC 793 TCP |
|
RFC 791 IP<br/> RFC 792 ICMP<br/> RFC 2068 HTTP<br/> RFC 1112 IGMP v1<br/> RFC 2236 IGMP v2 |
|
RFC 3376 IGMP v3<br/> RFC 2710 MLD v1<br/> RFC 3810 MLD v2<br/> ITU G.8032 Vòng ERPS |
Môi trường hoạt động |
Nhiệt độ: -10 ~ 60 độ C<br/> Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ) |
Lưu trữ |
Nhiệt độ: -40 ~ 85 độ C<br/> Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ) |
Phụ kiện |
Hướng dẫn Cài đặt Nhanh x 1<br/> Đầu nối khối 3 chân x 1<br/> Bộ treo tường x 1<br/> Bộ treo ray DIN x 1<br/> Bộ từ tính x 1 |
|
Mũ bảo vệ RJ45 x 16<br/> Mũ bảo vệ SFP x 2 |
Thông tin đặt hàng |

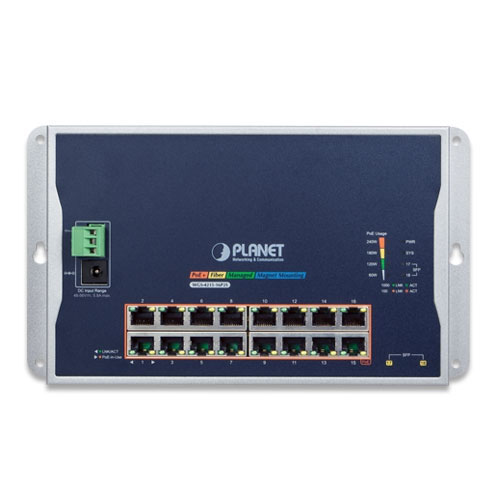

WGS-4215-16P2S<br/> Bộ chuyển mạch quản lý treo tường công nghiệp 16 cổng 10/100/1000T 802.3at PoE + 2 cổng 100/1000X SFP (-10~60 độ C) |
