Tầm Quan Trọng Của Cáp Điện Có Giáp (DATA/DSTA)

Chào các anh em kỹ sư và các nhà thầu dự án! Đã bao giờ anh em rơi vào cảnh “tiền mất tật mang”, phải đau đầu điều thợ đi đào bới, lật tung cả một đoạn vỉa hè hay đường hào chỉ vì… một con chuột cắn đứt đôi sợi cáp ngầm chưa?

Trong các công trình điện, điện nhẹ hay hạ tầng viễn thông, chi phí khắc phục sự cố đứt cáp thường cao gấp nhiều lần so với chi phí vật tư ban đầu. Để giải quyết triệt để bài toán này, đặc biệt là với các tuyến cáp hạ ngầm, việc chỉ dùng vỏ bọc nhựa thông thường là không đủ. Giải pháp “cứu cánh” hoàn hảo nhất chính là sử dụng cáp có giáp kim loại bảo vệ (DATA/DSTA).

Vậy cáp DSTA, DATA là gì? Khi nào công trình của bạn bắt buộc phải dùng đến chúng? Hãy cùng bóc tách chi tiết ngay trong bài viết này.

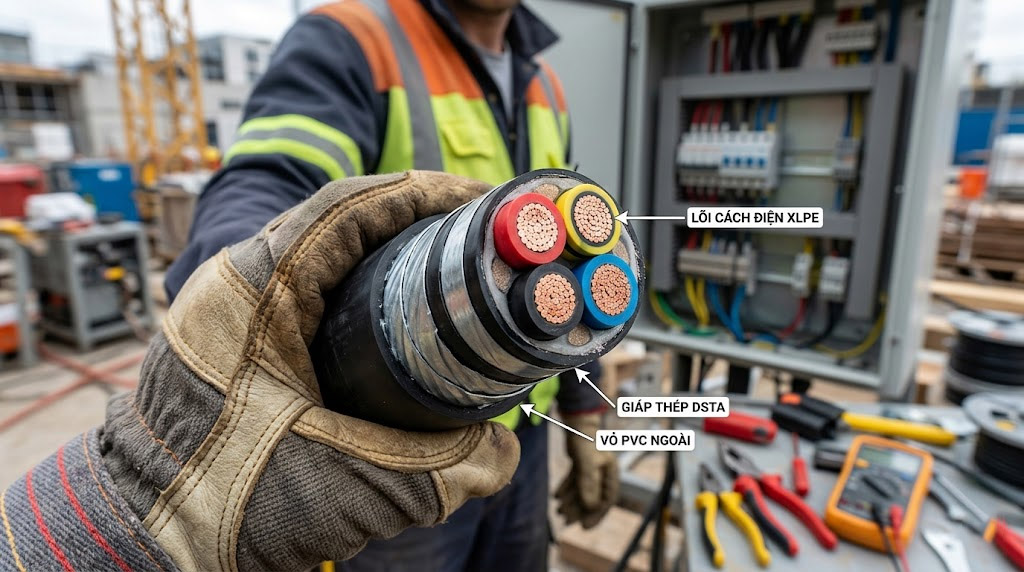

Giải mã thuật ngữ: Lớp giáp DATA và DSTA là gì?

Nói một cách dân dã, lớp giáp này giống như một chiếc “áo giáp” mặc thêm cho sợi cáp, nằm cuộn chặt ở giữa lớp vỏ bọc bên trong và lớp vỏ bảo vệ ngoài cùng (thường là nhựa PVC hoặc HDPE). Dựa vào vật liệu làm giáp, chúng ta có hai loại phổ biến nhất:

• DSTA (Double Steel Tape Armour – Giáp băng thép kép): Đây là loại giáp được tạo thành từ hai lớp băng thép quấn cuộn xoắn ốc quanh lõi cáp. Cáp DSTA cực kỳ cứng cáp và phổ biến nhất trong các dòng cáp điện nhiều lõi (từ 2 lõi trở lên), cáp điều khiển và cáp tín hiệu.

• DATA (Double Aluminum Tape Armour – Giáp băng nhôm kép): Cấu trúc quấn tương tự như DSTA nhưng vật liệu được thay thế bằng nhôm.

  • Góc chuyên môn: Tại sao lại dùng nhôm? DATA được thiết kế bắt buộc dành riêng cho cáp 1 lõi (Single Core) chạy điện xoay chiều. Nếu dùng băng thép (vật liệu từ tính) cho cáp 1 lõi, từ trường biến thiên sẽ sinh ra dòng điện xoáy (dòng Foucault) ngay trên lớp giáp thép, làm cáp nóng rực lên và nổ lớp cách điện. Dùng nhôm (vật liệu phi từ tính) sẽ triệt tiêu hoàn toàn hiện tượng nguy hiểm này.

Vì sao hệ thống cáp không giáp thường xuyên “kêu cứu”?

Nếu bạn quyết định chôn ngầm trực tiếp một sợi cáp thông thường (chỉ có vỏ PVC/XLPE), đây là 3 “kẻ thù” lớn nhất đang chực chờ phá hoại hệ thống của bạn:

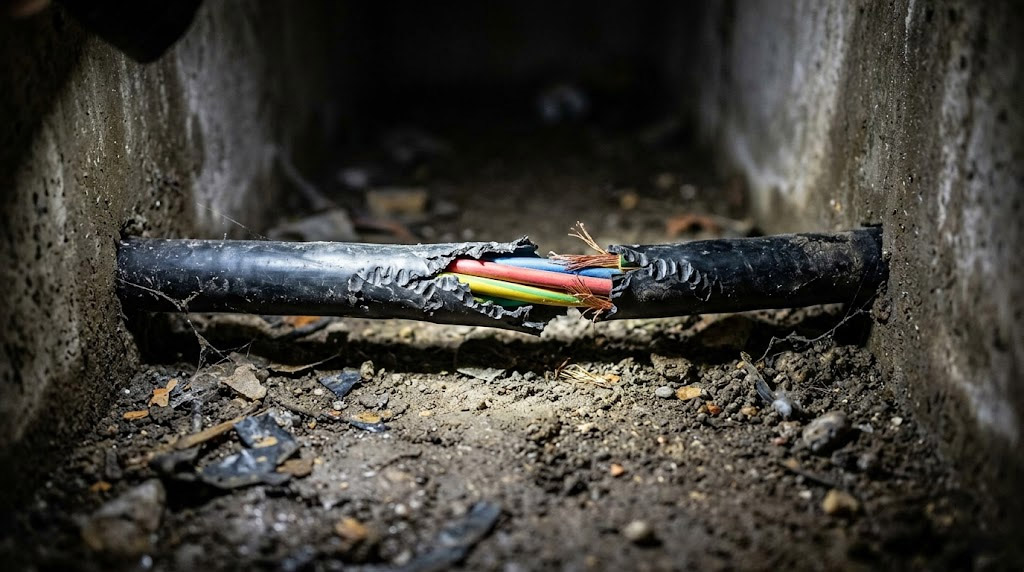

• Sự tàn phá của chuột bọ, mối mọt: Ở môi trường khí hậu nhiệt đới như Việt Nam, các đường cống, hào cáp là “địa bàn” lý tưởng của loài gặm nhấm. Vỏ nhựa cáp lại là thứ chúng rất thích mài răng. Chỉ vài nhát cắn, lớp cách điện sẽ thủng, dẫn đến chập cháy hoặc mất tín hiệu mạng diện rộng.

• Áp lực cơ học từ môi trường: Khi chôn ngầm trực tiếp dưới đất, cáp phải chịu sức nặng của hàng tấn đất đá phía trên. Chưa kể đến sự sụt lún địa tầng theo thời gian hoặc rung chấn do xe cộ trọng tải lớn chạy qua chạy lại.

• Rủi ro từ chính quá trình thi công: Khi kéo cáp qua các địa hình khó, lực căng kéo quá mức hoặc việc ma sát, va quệt với đá dăm, vật sắc nhọn trong hào rãnh có thể làm rách xước lớp vỏ ngoài bảo vệ lõi cáp.

Tầm quan trọng “sống còn” của lớp giáp kim loại

Đầu tư vào cáp có giáp (armoured cable) chính là mua một “gói bảo hiểm” trọn đời cho hệ thống dây dẫn của bạn. Lớp băng thép/nhôm này mang lại những giá trị cốt lõi:

• “Khắc tinh” của loài gặm nhấm: Đây là lợi ích có thể thấy ngay trước mắt. Bất chấp chuột bọ có đông hay răng sắc đến đâu, chúng cũng đành “bó tay” trước lớp giáp kim loại vững chắc. Lõi cáp bên trong được bảo vệ an toàn tuyệt đối 100%.

• Kháng lực ép và va đập cực tốt: Lớp giáp giúp sợi cáp định hình tốt hơn, tăng cường độ bền kéo và chịu được lực nén ép cực lớn từ môi trường xung quanh, bảo vệ trọn vẹn các lớp cách điện mỏng manh.

• Hỗ trợ chống nhiễu và chống thấm: Trong các hệ thống tín hiệu viễn thông, lớp kim loại này còn đóng vai trò như một màng chắn, hạn chế một phần nhiễu điện từ trường (EMI) từ bên ngoài và ngăn chặn hơi ẩm thẩm thấu sâu vào lõi làm suy hao tín hiệu.

Khi nào dự án BẮT BUỘC phải dùng cáp có giáp?

Không phải công trình nào cũng cần cáp có giáp (vì chi phí cao hơn và thi công khó uốn hơn cáp thường). Tuy nhiên, nếu dự án của bạn rơi vào các trường hợp sau, hãy đưa cáp DSTA/DATA vào bản vẽ ngay lập tức:

• Chôn ngầm trực tiếp (Direct Burial): Thi công cáp điện hạ thế, trung thế hoặc cáp quang trục chính chôn thẳng xuống đất mà không luồn qua ống nhựa gân xoắn HDPE.

• Môi trường công nghiệp nặng: Các nhà máy thép, hóa chất, khu vực khai thác hầm mỏ… nơi có nguy cơ cao bị rơi vãi vật liệu nặng hoặc có máy móc cơ giới hoạt động liên tục chèn ép lên tuyến cáp.

• Khu vực có rủi ro sinh học cao: Đường cáp chạy qua các trang trại, khu công nghiệp ven đô, chạy xuyên rừng hoặc khu vực có hệ thống cống ngầm ẩm thấp, nhiều chuột bọ.

• Hệ thống điện, viễn thông trọng yếu: Các tuyến cáp cấp nguồn cho trạm biến áp, tủ điện phân phối chính (MSB) hay hệ thống Phòng cháy chữa cháy (PCCC) – nơi yêu cầu độ toàn vẹn và ổn định của đường truyền ở mức cao nhất, không được phép có bất kỳ sự cố đứt gãy nào.

Hai lưu ý “nằm lòng” cho anh em thi công cáp giáp

Nếu là người trực tiếp giám sát hoặc thi công, bạn tuyệt đối không được bỏ qua 2 yếu tố kỹ thuật này:

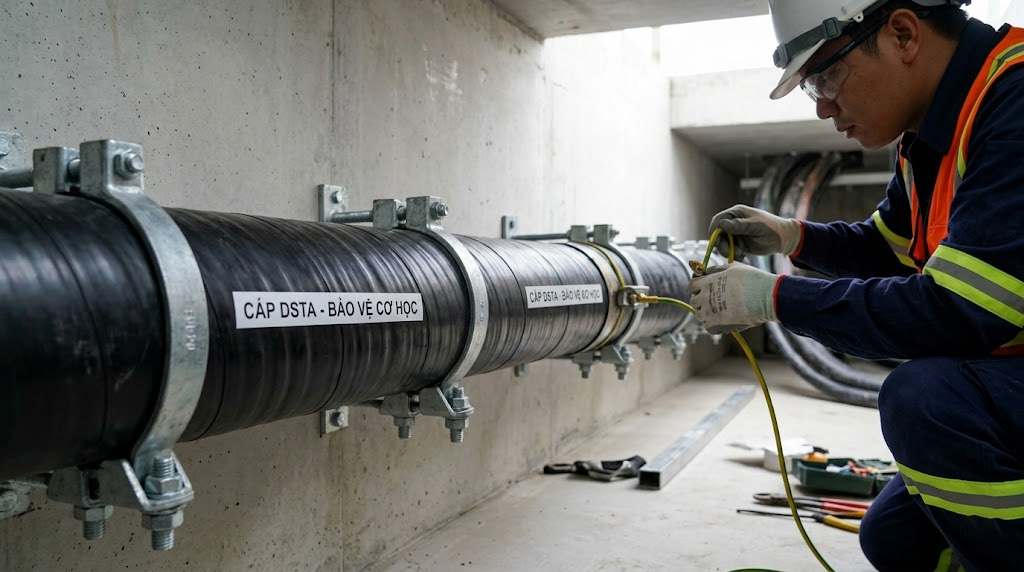

1. Phải tiếp địa (Grounding) hai đầu: Bắt buộc phải đấu nối tiếp địa cho lớp giáp kim loại ở cả hai đầu sợi cáp. Việc này giúp xả nhiễu tín hiệu cực tốt và quan trọng nhất là đảm bảo an toàn điện, triệt tiêu dòng rò nếu chẳng may vỏ bọc bị hỏng.

2. Chú ý bán kính uốn cong: Do có lớp thép/nhôm nên cáp giáp cứng hơn cáp thường rất nhiều. Khi kéo cáp qua các góc cua, phải tuân thủ nghiêm ngặt “bán kính uốn cong tối thiểu” theo thông số của nhà sản xuất. Nếu cố bẻ gập góc 90 độ, lớp giáp bên trong sẽ bị gãy, đâm thủng lớp cách điện và cắm thẳng vào lõi đồng gây chập cháy nguy hiểm.

Lời kết

Việc đưa cáp có giáp (DATA/DSTA) vào bản vẽ dự toán có thể khiến chi phí vật tư ban đầu nhỉnh hơn đôi chút so với cáp thường. Tuy nhiên, nếu nhìn ở góc độ bài toán kinh tế dài hạn cho chủ đầu tư, đây là một quyết định thông minh. Nó loại bỏ hoàn toàn rủi ro ngưng trệ hệ thống và những khoản chi phí khổng lồ cho việc đào bới, sửa chữa về sau.

Dự án sắp tới của bạn đang chuẩn bị hạ ngầm mạng lưới điện hay hệ thống hạ tầng viễn thông? Đừng để những sai lầm trong việc chọn vật tư làm ảnh hưởng đến tiến độ và uy tín công trình. Hãy liên hệ ngay với Viễn Thông Xanh, đội ngũ kỹ sư chuyên môn cao tại vienthongxanh.vn luôn sẵn sàng hỗ trợ bạn đọc bản vẽ, tư vấn bóc tách khối lượng và cung cấp các dòng cáp giáp, cáp quang, cáp mạng với mức giá chiết khấu tốt nhất thị trường!
