Cáp Điện Hạ Thế Là Gì? Phân Tích Chi Tiết Cấu Tạo & Ứng Dụng Thực Tế

Hệ thống điện an toàn và ổn định luôn là ưu tiên hàng đầu trong mọi công trình, từ ngôi nhà bạn đang ở cho đến những nhà máy quy mô lớn. Thực tế cho thấy, rất nhiều sự cố chập cháy đáng tiếc lại bắt nguồn từ những nguyên nhân tưởng chừng đơn giản: chọn sai loại cáp hoặc sử dụng cáp điện kém chất lượng.

Vậy làm sao để đảm bảo “mạch máu” điện năng của công trình luôn hoạt động trơn tru? Bài viết này sẽ giúp bạn hiểu rõ từ A-Z cáp điện hạ thế là gì, đi sâu vào cấu tạo từng lớp và hướng dẫn cách ứng dụng chúng một cách chuẩn xác nhất vào thực tế.

Cáp điện hạ thế là gì?

Trong hệ thống lưới điện tại Việt Nam, cấp điện áp được chia thành nhiều mức khác nhau. Cáp điện hạ thế (Low Voltage Cable) là loại cáp được thiết kế để truyền tải và phân phối điện năng cho các hệ thống có mức điện áp dưới 1kV (phổ biến nhất trên thị trường hiện nay là mức điện áp 0.6/1kV).

Nếu như cáp cao thế và trung thế làm nhiệm vụ truyền tải điện đi xa từ nhà máy điện, thì cáp hạ thế chính là “chặng đường cuối cùng”. Chúng đóng vai trò huyết mạch trực tiếp đưa điện năng từ các trạm biến áp hạ thế đến thẳng các thiết bị tiêu thụ điện trong nhà ở, tòa nhà hay xí nghiệp của bạn.

Phân tích chi tiết cấu tạo cáp điện hạ thế

Để cáp có thể dẫn điện tốt mà vẫn đảm bảo an toàn tuyệt đối cho người sử dụng, một sợi cáp điện hạ thế tiêu chuẩn thường được cấu thành từ 5 lớp cơ bản sau:

• Ruột dẫn (Conductor): Đây là lõi trung tâm, đảm nhiệm vai trò dẫn điện. Ruột dẫn thường được làm từ Đồng (Cu) với khả năng dẫn điện xuất sắc, hoặc Nhôm (Al) giúp tối ưu chi phí và trọng lượng. Các sợi đồng/nhôm thường được bện vặn xoắn từ nhiều sợi nhỏ để tăng độ mềm dẻo, dễ thi công.

• Lớp cách điện (Insulation): Bao bọc ngay bên ngoài ruột dẫn để ngăn dòng điện rò rỉ. Hai vật liệu phổ biến nhất là nhựa PVC (chịu nhiệt khoảng 70°C) và XLPE (chịu nhiệt lên tới 90°C, có độ bền cơ học cao hơn).

• Lớp bọc lót (Bedding): Thường làm từ PVC hoặc PE. Lớp này giúp tạo hình tròn đều cho sợi cáp, đồng thời làm lớp đệm bảo vệ phần lõi cách điện bên trong không bị cọ xát với lớp giáp kim loại cứng bên ngoài.

• Lớp giáp bảo vệ (Armour – Tùy chọn): Đối với các loại cáp chôn ngầm hoặc môi trường khắc nghiệt, cáp sẽ có thêm lớp băng thép (DSTA) hoặc sợi thép (SWA). Lớp áo giáp này giúp cáp chống lại các tác động cơ học như va đập mạnh, sụt lún đất hay sự cắn phá của côn trùng, chuột bọ.

• Lớp vỏ ngoài (Outer Sheath): Là lớp “áo khoác” ngoài cùng, thường làm từ PVC, PE hoặc LSZH. Lớp vỏ này bảo vệ toàn bộ cấu trúc cáp khỏi nước, hóa chất, tia UV. Đặc biệt, chất liệu LSZH (Low Smoke Zero Halogen) thường được dùng cho các công trình đòi hỏi tiêu chuẩn chống cháy lan và ít khói độc.

Phân loại cáp điện hạ thế phổ biến hiện nay

Tùy vào nhu cầu sử dụng, trên thị trường hiện nay cáp hạ thế được chia thành nhiều dòng khác nhau:

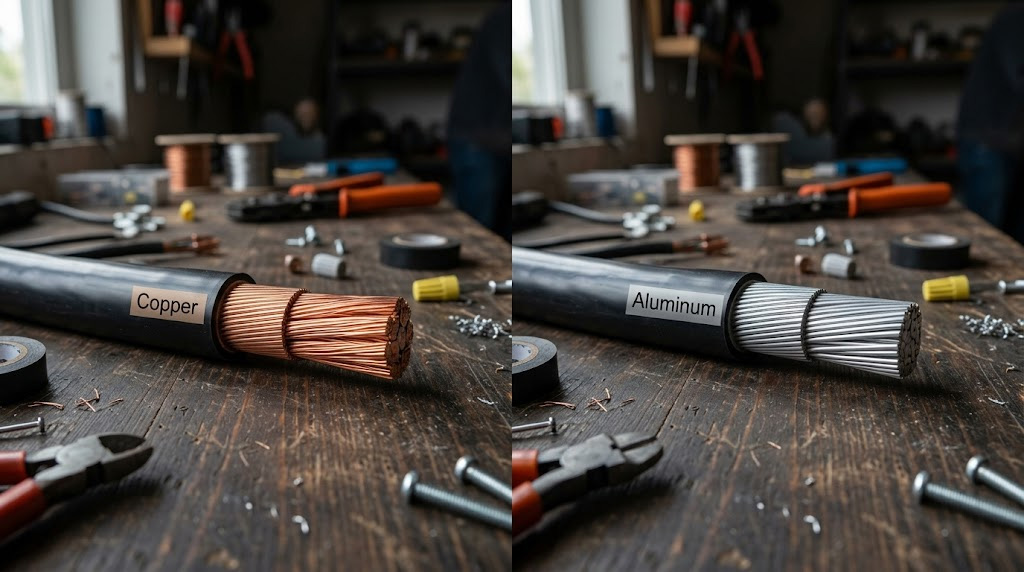

• Theo vật liệu ruột dẫn: Cáp lõi Đồng (kí hiệu CV, CXV, DSTA…) và Cáp lõi Nhôm (kí hiệu AV, AXV…).

• Theo số lượng lõi: Cáp 1 lõi (cáp đơn), cáp 2 lõi, 3 lõi, và 4 lõi. Phổ biến nhất trong công nghiệp là cáp 4 lõi dạng 3 pha + 1 trung tính (ví dụ 3×120 + 1×70 mm2).

• Theo đặc tính an toàn: Cáp thường, cáp chậm cháy (Flame Retardant) giúp ngăn ngọn lửa cháy lan, và cáp chống cháy (Fire Resistant) có khả năng duy trì dòng điện trong một khoảng thời gian nhất định ngay cả khi đang có hỏa hoạn.

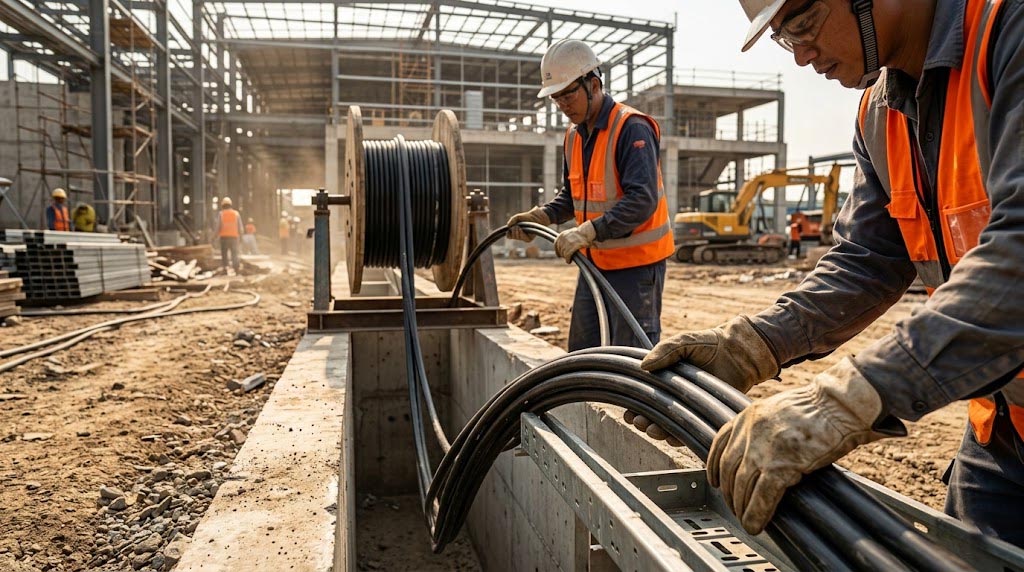

Ứng dụng của cáp điện hạ thế trong thực tế

Với sự đa dạng về chủng loại, cáp điện hạ thế có mặt ở hầu hết mọi lĩnh vực của đời sống:

Trong công trình dân dụng

Cáp hạ thế được sử dụng làm hệ thống điện âm tường, cấp nguồn cho hệ thống chiếu sáng, ổ cắm, điều hòa tại các nhà phố, chung cư, và biệt thự. Thường ưu tiên các loại cáp mềm, dễ uốn và có tiết diện vừa phải.

Trong dự án công nghiệp & nhà máy

Tại các khu công nghiệp, cáp điện hạ thế làm nhiệm vụ cấp nguồn động lực cho các dây chuyền sản xuất, hệ thống bơm, tủ điện tổng (MSB). Ở đây, cáp bọc cách điện XLPE hoặc cáp có giáp thép chôn ngầm luôn là lựa chọn hàng đầu nhờ khả năng chịu tải cao và bền bỉ.

Trong điện lực & chiếu sáng công cộng

Bạn có thể dễ dàng bắt gặp cáp hạ thế đang cấp điện cho hệ thống cột đèn đường, đèn giao thông, hoặc các mạng lưới điện hạ thế đi ngầm nội bộ trong các khu đô thị thông minh.

3 Tiêu chí quan trọng khi chọn mua cáp điện hạ thế

Để chọn đúng cáp cho công trình, bạn đừng bỏ qua 3 tiêu chí cốt lõi sau:

1. Dòng tải và độ sụt áp: Cần tính toán chính xác tổng công suất tiêu thụ để chọn tiết diện lõi (mm2) phù hợp. Chọn cáp quá nhỏ sẽ gây quá tải, chập cháy; chọn cáp quá to lại gây lãng phí ngân sách.

2. Môi trường lắp đặt: Nếu đi cáp ngầm dưới đất, bắt buộc phải dùng cáp có giáp bảo vệ (DSTA). Nếu đi ngoài trời, vỏ cáp cần chống được tia UV. Nếu lắp trong bệnh viện hay hầm mỏ, hãy ưu tiên cáp LSZH ít khói độc.

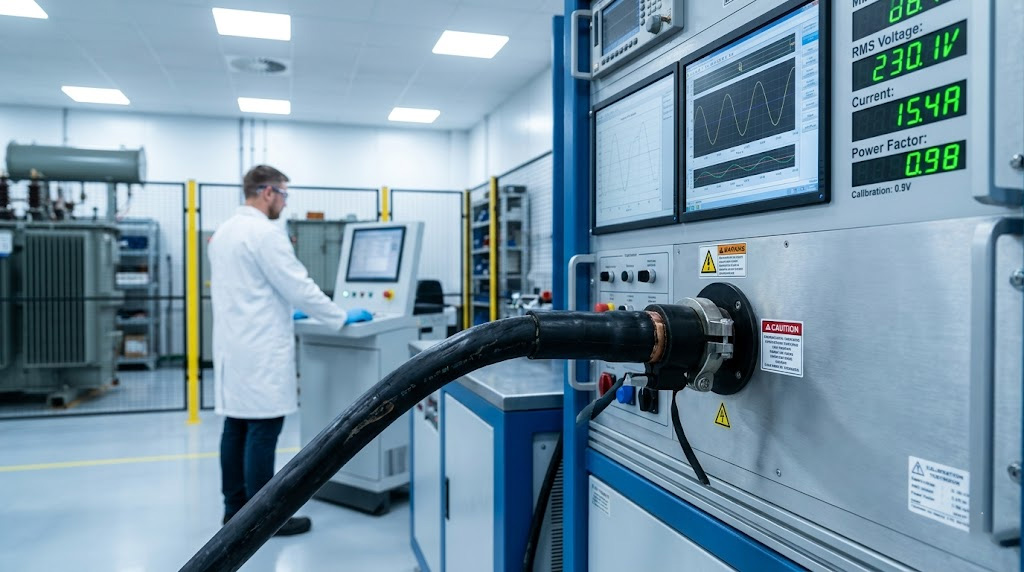

3. Tiêu chuẩn chất lượng: Hãy yêu cầu nhà cung cấp đưa ra các chứng chỉ kiểm định. Cáp tốt phải đạt các tiêu chuẩn khắt khe như TCVN (Việt Nam), IEC (Quốc tế), hoặc BS (Anh).

Câu hỏi thường gặp (FAQs) về cáp hạ thế

1. Cáp CXV là gì? Điểm khác biệt giữa cáp CXV và CV? Cả hai đều là cáp ruột đồng. Tuy nhiên, cáp CV sử dụng lớp cách điện PVC (chịu nhiệt 70°C), trong khi cáp CXV sử dụng lớp cách điện XLPE (chịu nhiệt tới 90°C), cho khả năng truyền tải dòng điện cao hơn và tuổi thọ dài hơn.

2. Nên dùng cáp ruột đồng hay ruột nhôm cho nhà xưởng? Cáp đồng có khả năng dẫn điện tốt hơn, ít hao tổn nhưng giá thành cao. Cáp nhôm nhẹ hơn, rẻ hơn, phù hợp cho các đường dây truyền tải khoảng cách xa. Tuy nhiên, với hệ thống điện nội bộ nhà xưởng, cáp đồng vẫn luôn được ưu tiên để đảm bảo độ ổn định tối đa.

3. Tuổi thọ trung bình của cáp điện hạ thế là bao lâu? Nếu được tính toán tiết diện đúng chuẩn, lắp đặt đúng kỹ thuật và môi trường lý tưởng, một đường cáp điện hạ thế chất lượng cao có thể hoạt động bền bỉ từ 30 đến 50 năm.

Lời kết

Việc hiểu rõ cáp điện hạ thế là gì cũng như cấu tạo của chúng không chỉ là kiến thức dành riêng cho kỹ sư, mà còn giúp các chủ đầu tư, nhà thầu đưa ra quyết định mua sắm sáng suốt. Một hệ thống cáp điện chất lượng chính là nền móng vững chắc cho sự an toàn và phát triển của mọi công trình.

Bạn đang vướng mắc trong việc tính toán tiết diện cáp hay cần tư vấn giải pháp cáp điện tối ưu chi phí cho dự án sắp tới? Hãy liên hệ ngay với chúng tôi để nhận catalogue sản phẩm mới nhất và báo giá dự án với mức chiết khấu cực kỳ hấp dẫn!
