Trong lịch sử, cáp quang có đệm chặt được sử dụng tốt nhất cho các ứng dụng trong nhà trong khi cáp ống lỏng được coi là tốt nhất cho các ứng dụng ngoài trời. Và chúng thường không được sử dụng ở nơi khác do đặc điểm vật liệu của chúng. Nhưng liệu nó có còn như vậy sau bao nhiêu năm?

Cáp quang đệm chặt và cáp ống lỏng đều là cáp quang bao gồm nhiều sợi quang bên trong một đường cáp quang duy nhất, nhằm mục đích bảo vệ và đi cáp tốt hơn. Có một số điểm tương đồng trong mục đích thiết kế của chúng, nhưng sự khác biệt rõ ràng là nhiều hơn điểm tương đồng giữa chúng.

Mục Lục

1 Cáp quang đệm chặt với tính linh hoạt
2 Cáp quang ống lỏng với dung lượng sợi lớn
3 Cáp quang đệm chặt so với cáp ống lỏng
- 3.1 Kết luận

Cáp quang đệm chặt với tính linh hoạt

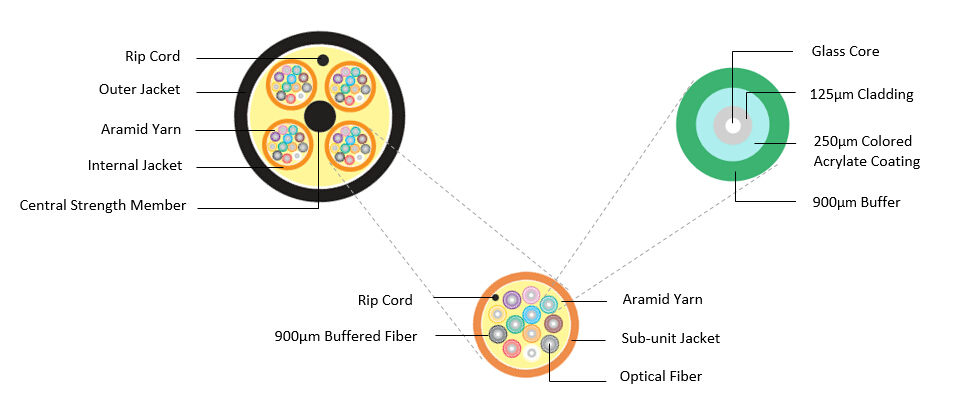

Cấu trúc cáp quang đệm chặt chẽ sử dụng sợi đệm 900μm. Lõi được bảo vệ bởi lớp phủ hai lớp. Đầu tiên là nhựa và thứ hai là acrylate không thấm nước. Lõi của cáp không bao giờ có nguy cơ bị hở, không giống như cáp có đệm lỏng có thể thoát ra khỏi giới hạn của nó. Các sợi được bao quanh bởi các thành phần có độ bền điện môi (FRP) và được bảo vệ bởi một lớp áo bên ngoài bằng polyurethane chắc chắn và cung cấp khả năng bảo vệ môi trường và cơ học vượt trội. Số lượng sợi cho cáp quang có bộ đệm chặt chẽ thay đổi từ 1 đến 144 sợi, nhưng nhìn chung cáp có 2, 6, 12, 24 sợi được sử dụng phổ biến nhất. Số lượng sợi lớn hơn như 48 sợi, 96 sợi và 144 sợi cũng có sẵn cho các ứng dụng cụ thể.

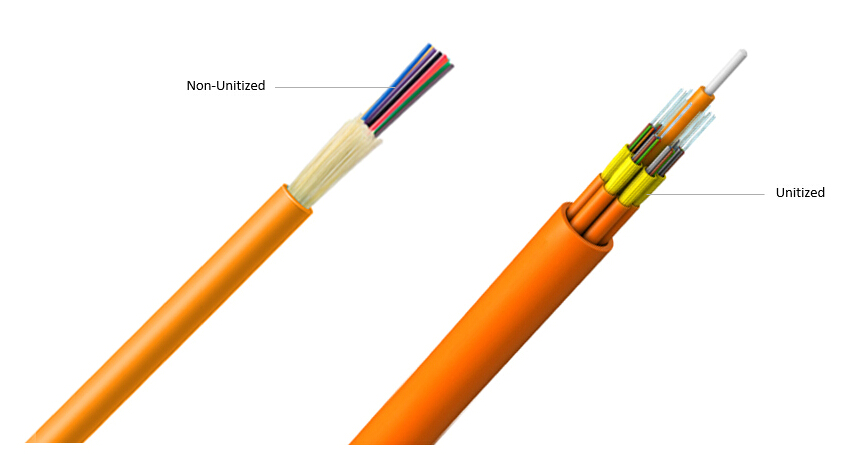

Cáp có bộ đệm chặt chẽ có thể là cáp đơn hoặc không nối dây. Điểm khác biệt duy nhất giữa chúng là chiếc áo trước đây không được trang bị áo khoác cá nhân. Thiết kế unitized làm cho các sợi đi kèm dễ dàng cài đặt và quản lý hơn so với không unitized. Ngược lại, cáp non-unitized được thiết kế chỉ với một lớp áo bên ngoài duy nhất, nhưng nó linh hoạt hơn trong việc đi cáp và có các gói nhỏ hơn nhiều và lợi thế về chi phí.

Cáp quang ống lỏng với dung lượng sợi lớn

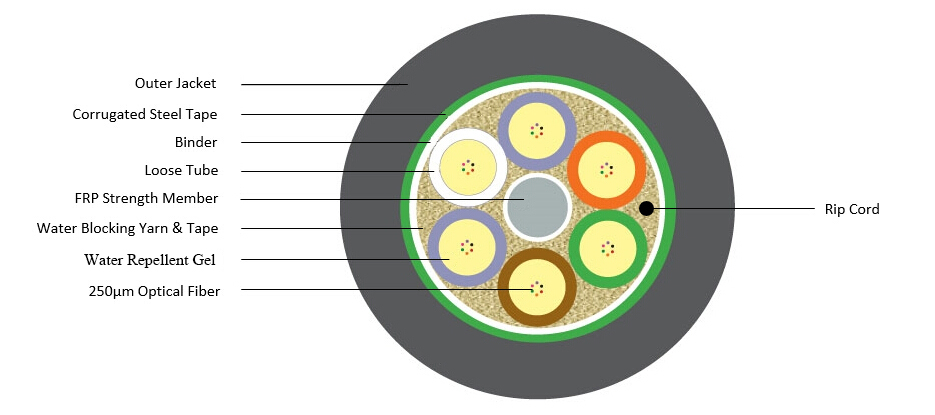

Trong cấu trúc cáp chứa đầy gel dạng ống lỏng, các sợi phủ 250μm được chứa trong các ống nhỏ, cứng, bên trong có không gian được lấp đầy, không bị chiếm bởi sợi, bằng gel hoặc băng cản nước. Có bảy phần tử trong một cáp ống lỏng. Mỗi phần tử đóng một vai trò quan trọng trong cáp theo tính năng riêng của nó.

1. Nhiều sợi trần 250µm (ở dạng ống rời)
2. Một hoặc nhiều ống lỏng chứa sợi trần 250µm. Các ống lỏng lẻo quấn quanh thành viên cường độ trung tâm.
3. Gel ngăn ẩm trong mỗi ống lỏng để chặn nước và bảo vệ sợi 250µm.
4. Bộ phận cường độ trung tâm (ở giữa cáp và được bện xung quanh bằng các ống lỏng).
5. Aramid Yarn là thành phần độ bền kéo chính.
6. Ripcord (để dễ dàng tháo áo khoác bên ngoài).
7. Áo khoác bên ngoài (vật liệu phổ biến là polyetylen).

Cáp quang đệm chặt so với cáp ống lỏng

Cả cáp có đệm kín và cáp chứa gel dạng ống lỏng đều có các sợi được mã hóa màu để dễ dàng nhận biết khi sử dụng làm cáp phân phối. Và có thể bọc thép hoặc không bọc thép là tùy chọn. Khi cáp được triển khai ở nơi có vấn đề về gặm nhấm hoặc cáp được chôn trực tiếp và tải trọng đè lên có thể là một vấn đề, thì nên sử dụng cáp có áo giáp. Các loại bọc thép phổ biến bao gồm băng thép bọc thép và tôn lồng vào nhau.

Được bọc đệm chặt chẽ phù hợp hơn để sử dụng trong nhà vì nó chắc chắn hơn cáp ống lỏng. Tuy nhiên, cáp có đệm kín đắt hơn nhiều so với cáp ống lỏng và chứa ít sợi hơn so với cáp ống lỏng sử dụng đường kính tương tự do sự khác biệt của sợi 900μm và sợi 250μm. Cáp chứa gel dạng ống lỏng là tốt nhất để sử dụng ngoài trời, nhưng vì nó không thuận tiện khi được nối và kết thúc, nó không phải là lựa chọn đầu tiên để sử dụng trong nhà / ngoài trời.

Cáp quang đệm chặt để sử dụng trong nhà và ngoài trời

Trên thực tế, cáp quang đệm chặt được thiết kế và sản xuất phù hợp đã được chứng minh là phù hợp cho cả các ứng dụng trong nhà và ngoài trời trong hai thập kỷ qua. Cáp quang có bộ đệm chặt chẽ mang lại tính linh hoạt, khả năng kết nối trực tiếp và tính linh hoạt trong thiết kế cần thiết để đáp ứng các yêu cầu đa dạng hiện có trong các ứng dụng cáp quang hiệu suất cao. Các ứng dụng này bao gồm truyền khoảng cách trung bình cho vòng lặp nội bộ viễn thông, mạng LAN, SAN, WAN và các liên kết điểm-điểm trong các thành phố, tòa nhà, nhà máy, công viên văn phòng và khuôn viên trường.

Cáp đệm chặt có nhiều ưu điểm hơn so với cáp ngoài trời truyền thống được nối với cáp trong nhà. Ưu điểm đầu tiên là sự cải thiện về độ tin cậy. Độ tin cậy của liên kết sẽ bị giảm bất cứ khi nào có sự chuyển đổi mối nối. Cáp trong nhà / ngoài trời có đệm chặt chẽ đến trực tiếp trong tòa nhà khi cần thiết để kết thúc lần cuối. Do đó, các đầu nối được lắp ráp vào cáp quang tại trung tâm vá cuối cùng, không phải ở vùng chuyển tiếp không thích hợp, khó tiếp cận. Ưu điểm thứ hai là cáp trong nhà / ngoài trời có đệm kín thường dễ kết thúc hơn so với cáp xếp hạng ngoài trời truyền thống. Không có gel tiêm để làm sạch trước khi quá trình chấm dứt. Nhìn chung, chúng ta có thể nói rằng cáp có bộ đệm chặt chẽ giúp kết thúc nhanh chóng, dễ dàng, tiết kiệm mà không cần làm sạch bằng hóa chất.

Cáp ống lỏng để sử dụng ngoài trời

Cáp ống lỏng bảo vệ sợi quang khỏi ứng suất gây ra bởi môi trường, cụ thể là độ ẩm và nhiệt độ. Lớp gel trong cấu trúc dạng ống lỏng sẽ ngăn chặn sự xâm nhập của nước và giữ cho nó tránh xa sợi. Vì các sợi có thể di chuyển trong ống, nên sự giãn nở và co lại mà sự thay đổi nhiệt độ tạo ra trong các vật liệu khác không truyền ứng suất cho các sợi. Theo nghĩa này, cáp dạng gel dạng ống lỏng cung cấp khả năng bảo vệ tốt nhất trong môi trường ngoài trời. Chúng thích hợp cho các ứng dụng ngoài trời, bao gồm hệ thống mạng máy tính, ống dẫn, CATV, đường dài, mạng máy tính và giao tiếp mạng LAN.

Mặc dù cáp quang sợi quang ống rời được sử dụng cho các ứng dụng viễn thông đường dài, có số lượng sợi cao, nhưng chúng là một thiết kế kém hơn cho các ứng dụng mạng LAN nơi ưu tiên độ tin cậy, độ ổn định suy giảm trong phạm vi nhiệt độ rộng và chi phí lắp đặt thấp. Vì cáp này thường không tương thích với các mã dễ cháy trong nhà, nên khi cần lắp đặt trong nhà, nó thường phải được kết cuối hoặc nối gần với lối vào cáp của một tòa nhà. Do các sợi trần mỏng manh và chất làm đầy gel, phải được làm sạch trước khi kết thúc, cáp chứa đầy gel dạng ống lỏng là loại cáp khó nối và kết thúc nhất và cũng có chi phí vật liệu kết thúc cao nhất. Trong quá trình kết thúc cuối cùng, tất cả các sợi phải được nối hoặc được đưa qua các ống của bộ đứt sợi. Tất cả các quy trình này đều làm tăng thêm sự phức tạp khi kết thúc và các mối nối chắc chắn làm giảm độ tin cậy của liên kết. Tất cả các lý do trên làm cho cáp chứa gel dạng ống lỏng trở thành sự lựa chọn không phù hợp cho việc triển khai trong nhà / ngoài trời. Nhưng nó vẫn tốt như một cáp ngoài trời vì các tính năng của nó.

Kết luận

Cáp quang bọc chặt và cáp quang ống lỏng đều là những loại cáp quang chắc chắn tuyệt vời, loại cáp trước đây thường được sử dụng cho các ứng dụng trong nhà và trong nhà / ngoài trời có độ dài vừa phải, còn loại cáp sau dành cho các ứng dụng ngoài trời đường dài.

Các từ viết tắt chính:

LAN = Mạng cục bộ
SAN = Mạng vùng lưu trữ
WAN = Mạng diện rộng
FRP = Nhựa gia cố bằng sợi, một vật liệu tổng hợp được làm từ ma trận polyme được gia cố bằng các sợi.
PE = Polyetylen
