Dây nhảy quang là gì? có tác dụng như thế nào? Có các loại nào? đều là những câu hỏi mà nhiều người đang thắc mắc. Hãy cùng Viễn Thông Xanh – VTX giải đáp tất cả các thông tin chi tiết nhất về dây nhảy quang qua bài viết này nhé !
Dây nhảy quang là gì?
Khi lắp đặt các hệ thống viễn thông, hệ thống mạng quang, hệ thống server… nhiều người sẽ bắt gặp “dây nhảy quang”. Tuy nhiên không phải ai cũng hiểu biết thật sự cho câu hỏi “dây nhảy quang là gì? và công dụng và cấu tạo của nó như thế nào?”
Tên kỹ thuật theo tiếng anh của dây nhảy quang là “Fiber Optic Patch Cord” và thường được biết đến là phụ kiện kết nối không thể thiếu giữa các thiết bị trong hệ thống mạng cáp quang hoạt động hiệu quả nhất:
- Converter quang: là thiết bị giúp chuyển đổi tín hiệu 2 chiều từ dạng quang sang Ethernet.
- Hộp phối quang ODF: là phụ kiện quang để tập trung và giúp bảo vệ các mối hàn cáp quang, phân phối các kết nối quang đến những thiết bị khác như Modem quang hoặc Converter quang.
- Module quang: là thiết bị có 2 đầu với 1 đầu cắm trực tiếp vào các đầu thiết bị khách như Switch, Router, Media Converter,… và đầu còn lại kết nối với cáp quang hoặc cáp đồng để thu và phát tín hiệu.
- Switch: Đây là thiết bị chuyển mạch giúp kết nối các đoạn mạng theo kiểu hình sao trong hệ thống mạng.
- Router: là thiết bị định tuyến hoặc bộ định tuyến dùng để chuyển các gói dữ liệu đến các thiết bị đầu cuối với mục đích chia sẻ Internet tới nhiều các thiết bị khác trong cùng lớp mạng.
Để các thiết bị trong hệ thống mạng trên hoạt động và kết nối với nhau một cách nhanh chóng, mượt mà và ổn định thì người ta sử dụng đến dây nhảy quang.
Nhờ có dây nhảy quang giúp tốc độ truyền tải nhanh chóng mà hệ thống mạng có thể tiết kiệm được nhiều khoản chi phí và tăng hiệu suất công việc.
Các bạn có thể tham khảo thêm bài viết giới thiệu về dây nhảy quang sau:
– DÂY NHẢY QUANG LÀ GÌ? CẤU TẠO ỨNG DỤNG CỦA CHÚNG?

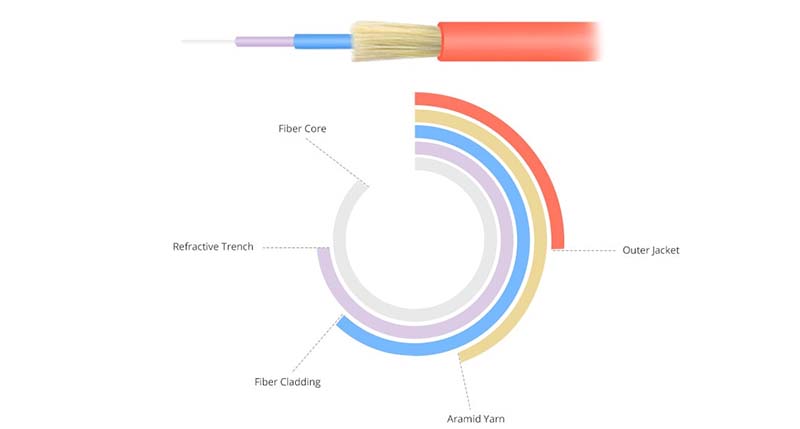

Cấu tạo của dây nhảy quang
Với tầm quan trọng đó, dây nhảy quang được cấu tạo từ một đoạn chứa sợi quang (có thể 1 sợi hoặc 2 sợi) với các đường kính khác nhau (thông dụng là 0.9mm, 2.0mm, 3.0 mm) với hai đầu được gắn sẵn đầu nối cáp quang.
Đường kính của dây nhảy quang có ảnh hưởng tới đường truyền
Với các đường kính khác nhau như vậy khiến nhiều người hay nghĩ tới là đường kính càng lớn thì tốc độ truyền càng tốt. Nhưng trên thực tế các sợi dây nhảy quang đều có cùng kích thước lõi sợi quang như nhau.
Lý do khiến nhà sản xuất tạo ra nhiều loại dây có đường kính khác nhau là để phù hợp với từng không gian lắp đặt riêng. Với các loại đường kính nhỏ phù hợp trong môi trường không gian hẹp và ngược lại nếu môi trường đủ rộng thì nên sử dụng loại đường kính lớn để bảo vệ sợi quang tốt hơn.
Các loại đầu dây nhảy quang
Vì dây nhảy quang được sản xuất để kết nối nhiều thiết bị khác nhau và mỗi thiết bị trang bị các lỗ cắm đầu nối riêng cho nên đầu nối trên dây nhảy quang cũng rất đa dạng.
Các đầu nối cáp quang thông thường có dạng PC, UPC, APC và SC, ST, FC, LC, MU, E2000,… Sự kết hợp giữa các loại đầu dây này với nhau tạo nên các loại dây nhảy quang khác nhau và đáp ứng hoàn toàn nhu cầu của bạn.
Nhiều người vẫn hay hỏi là “dây nhảy quang thì khoảng cách kết nối được bao xa?”. Hiện nay có các loại dây nhảy quảng với khả năng kết nối trong khoảng cách từ: 3m, 5m, 10m, 15m, 20m, 30m cho đến vài trăm mét.
Dây nhảy quang có tác dụng gì?
Bước vào thời kỳ công nghệ, người ta khẳng định rằng cáp quang là giai điệu của tương lai. Việc sử dụng cáp quang trong các dịch vụ viễn thông liên tục phát triển, cho phép người nhận sử dụng đường truyền dữ liệu tốc độ cao vượt trội so với các đường truyền thống.
Trong thực tế, khi sử dụng cáp quang phải sử dụng đoạn dài và kéo qua các phòng khác nhau. Các trung tâm truyền thông sử dụng các dây nhảy quang để kết nối các sợi quang ở một nơi với các sợi quang khác ở một vị trí xa.
Dây nhảy quang hay còn gọi là dây nối sợi quang là loại cáp mềm bao gồm các sợi quang đơn để kết nối các thiết bị và hệ thống dựa trên đường truyền cáp quang. Dây nhảy quang thường được sử dụng trong một hệ thống có khung hoặc bảng được kết nối bằng nhiều cáp nối.
Dây nhảy quang được trang bị các đầu nối LC, SC, MTRJ hoặc ST ở mỗi đầu. Đầu dây LC là một đầu nối hệ số dạng nhỏ hơn và được sử dụng phổ biến nhất. Dây nhảy quang cũng các dạng lai bao gồm (một loại đầu nối ở một đầu và một loại đầu nối khác ở đầu kia).
Dây nhảy quang được sử dụng theo cách tương tự như dây nối, để kết nối một thiết bị đầu cuối hoặc phần cứng mạng với hệ thống cáp có cấu trúc.
Dây nhảy quang có chế độ đơn hoặc đa chế độ và nên được chọn để phù hợp với hệ thống cáp có cấu trúc. Ngoại lệ duy nhất cho điều này là dây nhảy quang điều chỉnh chế độ (còn được gọi là dây nhảy sợi điều chỉnh chế độ) được yêu cầu khi truyền tín hiệu Gigabit trên 200m trên sợi quang đa chế độ 62,5 micron.
Tác dụng chủ yếu sử dụng dây nhảy quang trong việc kết nối các phần tử tích cực, chẳng hạn như bộ chuyển mạch và bộ định tuyến.
Các loại dây nhảy quang
Dựa trên các thông số kỹ thuật và tiêu chuẩn khác nhau, dây nhảy quang có thể được phân loại theo đặc điểm riêng như: chế độ cáp sợi quang, chế độ truyền dẫn, loại vỏ cáp, loại đầu nối và loại đánh bóng.
Phân loại dây nhảy quang theo chế độ cáp quang
Dựa theo chế độ cáp quang mà dây nhảy quang có thể chia thành 2 loại: Singlemode (Chế độ đơn) hoặc Multimode (Đa chế độ). Chế độ của dây nhảy quang cho biết cách chùm ánh sáng di chuyển trong sợi quang.
Dây nhảy quang Singlemode
Cấu tạo của dây nhảy quang Singlemode
Dây dẫn của dây nhảy quang Singlemode (chỉ cho phép ánh sáng truyền dọc theo chiều dài sợi quang với đường kính rất mỏng 8 – 10 Micron). Do đó dây nhảy quang Singlemode có thể truyền tín hiệu ở tốc độ cao hơn và giảm độ suy hao.
Dây nhảy quang Singlemode được cấu tạo bởi lõi sợi quang nhỏ đến mức chỉ có tia sáng ở góc tới 0 ° có thể truyền qua chiều dài của sợi một cách ổn định mà không bị suy hao nhiều. Màu áo khoác cáp quang thường là màu vàng.
Yêu cầu cơ bản đối với sợi dây nhảy quang Singlemode là lõi phải đủ nhỏ để hạn chế việc truyền sang chế độ Singe. Chế độ bậc thấp nhất này có thể lan truyền trong tất cả các sợi có lõi nhỏ hơn (miễn là ánh sáng có thể đi vào sợi một cách vật lý).
Loại dây nhảy quang Singlemode phổ biến nhất có đường kính lõi từ 8 đến 10 μm và được thiết kế để sử dụng trong vùng hồng ngoại gần (phổ biến nhất là 1310nm và 1550nm).
Xin lưu ý rằng cấu trúc chế độ phụ thuộc vào bước sóng của ánh sáng được sử dụng. Do đó, sợi quang này thực sự hỗ trợ một số nhỏ các chế độ bổ sung ở bước sóng nhìn thấy được.
Phân loại dây nhảy quang Singlemode
Dây nhảy quang Singlemode có hai loại: OS1 và OS2 do sự khác nhau về cấu tạo và ứng dụng. Nhìn chung, OS1 và OS2 đều thích hợp cho việc truyền đường dài nhưng OS2 phù hợp hơn cho việc truyền đường dài bằng cách cung cấp hiệu suất tốt hơn với ít tổn thất hơn.
Ưu điểm của dây nhảy quang Singlemode
Sợi quang Singlemode không có sự phân tán theo phương thức, tiếng ồn phương thức và các hiệu ứng khác đi kèm với việc truyền đa chế độ.
Hơn nữa sợi Singlemode có thể mang tín hiệu ở tốc độ cao hơn nhiều so với sợi Multimode. Chúng là lựa chọn tiêu chuẩn cho tốc độ dữ liệu cao hoặc khoảng cách xa viễn thông sử dụng thiết bị truyền dẫn sợi quang dựa trên Diode laser.
Nhược điểm của sợi quang Singlemode
Vì lõi của sợi quang Singlemode nhỏ hơn rất nhiều so với lõi của sợi quang Multimode, nên việc ghép ánh sáng vào sợi quang Single mode yêu cầu dung sai chặt chẽ hơn nhiều so với việc ghép ánh sáng vào các lõi lớn hơn của sợi quang đa mode.
Các thành phần và thiết bị sợi Singlemode cũng đắt hơn so với các đối tác Multimode của chúng. Do đó, các sợi Singlemode được sử dụng rộng rãi trong các hệ thống mà kết nối phải được thực hiện không tốn kém, khoảng cách và tốc độ truyền dẫn khiêm tốn.
Xem các sản phẩm dây nhảy quang singlemode tại đây: Dây nhảy quang SM
Dây nhảy quang Multimode
Cấu tạo của dây nhảy quang Multimode
Lõi của dây nhảy quang Multimode lớn hơn, thường là 50 hoặc 62,5 micron, cho phép truyền nhiều chế độ ánh sáng.
Dây nhảy quang Multimode hiện nay có năm loại hỗ trợ tốc độ hoặc khoảng cách truyền khác nhau: 62,5 micron OM1, 50 micron OM2, 50 micron OM3, 50 micron OM4 và 50 micron OM5, có thể được phân biệt bằng màu vỏ sợi khoác tiêu chuẩn.
Vì nhiều đường ánh sáng truyền xuống cáp, khoảng cách mà dây nhảy quang Multimode có thể đạt được thường ngắn. Để truyền khoảng cách ngắn trong một tòa nhà hoặc khuôn viên, dây nhảy quang Multimode là loại phù hợp nhất.
Trong dây nhảy quang Multimode, lõi lớn hơn thu thập nhiều ánh sáng hơn so với Singlemode, và ánh sáng này phản chiếu ra khỏi lõi và cho phép truyền nhiều tín hiệu hơn.
Mặc dù tiết kiệm chi phí hơn Singlemode, dây nhảy quang đa chế độ không duy trì chất lượng tín hiệu trong khoảng cách xa. Cáp đa chế độ thường có mã màu là cam hoặc xanh nước biển.
Phân loại sợi dây nhảy quang Multimode
Hiện nay có 5 loại sợi dây nhảy quang Multimode: OM1, OM2, OM3, OM4 và bây giờ là OM5. Vậy tại sao lại phân chia chúng thành nhiều loại như vậy?
Về cốt lõi, cơ sở để người ta chia dây nhảy quang Multimode thành các loại khác nhau là dựa vào kích thước lõi, bộ truyền và khả năng băng thông của chúng.
Sợi quang Multimode (OM) có lõi 50 µm (OM2-OM5) hoặc 62,5 µm (OM1). Lõi lớn hơn có nghĩa là nhiều chế độ ánh sáng truyền xuống lõi cùng một lúc, do đó có tên là “Multimode – đa chế độ”.
– Kích thước lõi:
OM1 có lõi 62.5/125 và OM2-OM5 có lõi 50/125. Điều này có nghĩa là kích thước lõi 62,5 µm của OM1 không tương thích với các loại Multimode khác và không thể chấp nhận các đầu nối giống nhau.
Một điều đáng chú ý là OM1 và OM2 đều có thể có áo khoác bên ngoài màu cam (theo tiêu chuẩn TIA / EIA). Do đó hãy luôn kiểm tra chú giải in trên cáp để đảm bảo bạn đang sử dụng đúng đầu nối.
Các sợi OM1 và OM2 ban đầu đều được thiết kế để sử dụng với các nguồn hoặc máy phát LED. Các giới hạn điều chế của đèn LED cũng hạn chế khả năng của OM1 và OM2 đời đầu.
– Tối ưu hóa Laser:
Do nhu cầu về tốc độ ngày càng tăng đồng nghĩa với việc các sợi quang cần khả năng băng thông cao hơn. Các sợi dây nhảy quang Multimode được tối ưu hóa bằng Laser (LOMMF): OM2, OM3 và OM4, và bây giờ là OM5.
Sợi OM2, OM3, OM4 và OM5 đều được thiết kế phù hợp với hoạt động với Laser phát xạ bề mặt khoang dọc (VCSEL), thường ở bước sóng 850nm. Ngày nay, OM2 được tối ưu hóa bằng laser cũng có sẵn.
VCSEL (vertical-cavity surface-emitting laser) cho phép tốc độ điều chế nhanh hơn nhiều so với đèn LED, có nghĩa là các sợi được tối ưu hóa bằng Laser có thể truyền nhiều dữ liệu hơn.
– Đặc điểm nhận dạng:
Các bạn có thể phân biệt các loại dây nhảy quang Multimode theo màu áo khoác. OM1 và OM2 vẫn duy trì lớp áo màu cam trong khi OM3 và OM4 đều có thể có áo khoác bên ngoài thủy tinh (điều này đúng với dây nhảy quang Cleerline OM3 và OM4).
OM4 có thể xuất hiện theo cách khác với áo khoác bên ngoài “Erika violet”. Nếu bạn gặp phải một sợi cáp quang màu đỏ tươi, đó có thể là OM4. Đáng mừng là OM2, OM3, OM4 và OM5 đều là sợi 50/125 µm và đều có thể chấp nhận các đầu nối giống nhau.
Tuy nhiên, lưu ý rằng mã màu của trình kết nối khác nhau. Một số đầu nối Multimode có thể được đánh dấu là “được tối ưu hóa cho sợi OM3 / OM4” và sẽ có màu xanh nước biển. Các đầu nối đa chế độ được tối ưu hóa bằng laser tiêu chuẩn có thể có màu be hoặc đen.
OM5 là một sợi quang Multimode băng thông rộng, có thể nhận dạng bằng lớp áo bên ngoài màu xanh chanh. Nó có nhiều đặc điểm giống OM4, bao gồm cùng EMB và giới hạn khoảng cách cho 10GB, 40 Gb và 100 Gb Ethernet.
Nếu gặp phải sự nhầm lẫn về nhận dạng các loại dây nhảy quang Multimode. Hãy kiểm tra đặc điểm kỹ thuật của đầu nối liên quan đến kích thước lõi. Phù hợp với kích thước lõi là thuộc tính quan trọng nhất đối với đầu nối cơ học, vì nó đảm bảo rằng tín hiệu sẽ duy trì tính liên tục qua đầu nối.
– Lời khuyên:
Đối với hầu hết các ứng dụng yêu cầu sợi quang Multimode, khuyên bạn nên sử dụng OM3 hoặc OM4. Về phần OM5 – là sự lựa chọn thực sự dành cho các trung tâm dữ liệu và các ứng dụng tốc độ cao, các tình huống yêu cầu ghép kênh phân chia sóng ngắn (SWDM).
Ưu điểm của dây nhảy quang Multimode
– Do đường kính lõi lớn hơn, các đầu sợi quang dễ dàng căn chỉnh hơn trong quá trình kết thúc sợi quang, giúp thời gian kết thúc ngắn hơn.
– Các đầu nối, thành phần và phần tử tích cực được sử dụng tiết kiệm hơn so với các đầu nối Singlemode.
– Các nguồn sáng và cảm biến LED rẻ hơn được sử dụng để truyền ánh sáng.
Nhược điểm của dây nhảy quang Multimode
– Đo tốc độ hạn chế, chúng đặc biệt được ưu tiên cho các ứng dụng quy mô lớn.
– Cáp đa chế độ dày hơn và giá của chúng đắt gấp đôi so với cáp đơn chế độ.
– Khoảng cách truy cập rất ngắn so với cáp một chế độ.
Xem các loại dây nhảy quang Multimode tại đây: Dây nhảy quang MM
Phân loại dây nhảy quang theo số lượng sợi cáp quang
Nhờ số lượng sợi quang mà người ta phân loại dây nhảy quang thành 2 loại: Simplex hoặc Duplex
Dây nhảy quang Simplex
Cấu tạo của dây nhảy quang Simplex
Dây nhảy quang Simplex chỉ chứa 1 sợi quang và truyền dữ liệu theo một hướng. Theo đó ở cả hai đầu của giao tiếp, một đầu là máy phát và đầu kia là máy thu.
Điều này không thể đảo ngược. Để hình dung dễ dàng hơn bạn có thể ví dây nhảy quang Simplex như “đường một chiều” khi chỉ cho phép các phương tiện tham gia di chuyển theo 1 hướng cố định.
Dây nhảy quang Simplex bao gồm một sợi đơn, được đệm kín (phủ một lớp đệm 900 micron trên lớp phủ đệm chính) với cường độ Kevlar (sợi aramid) và được bọc ngoài.
Ứng dụng của dây nhảy quang Simplex
Dây nhảy quang Simplex có sẵn ở chế độ Singlemode, Multimode hoặc duy trì phân cực. Hơn nữa, chúng có thể đáp ứng độ bền và tính linh hoạt cần thiết cho các ứng dụng kết nối sợi quang ngày nay.
Loại dây này thường sử dụng trong nhà và được sử dụng chủ yếu cho các ứng dụng nối dây và bảng nối đa năng.
Dây nhảy quang Duplex
Cấu tạo của dây nhảy quang Duplex
Dây nhảy quang Duplex hay còn gọi là dây nhảy quang kép bao gồm hai sợi thủy tinh được cấu trúc theo kiểu sắp xếp “zipcord”. Trong đó mỗi sợi có các lớp phủ độc lập được liên kết với nhau bằng một lớp vật liệu phủ mỏng.
Dây nhảy quang Duplex được sử dụng nhiều nhất khi yêu cầu các tín hiệu truyền và nhận riêng biệt, tức là một sợi truyền theo một hướng trong khi sợi kia truyền theo hướng ngược lại.
Để dễ hiểu hơn bạn có thể liên tưởng dây nhảy quang Duplex giống như đường cao tốc hai chiều với 2 làn xe riêng biệt di chuyển theo hai hướng ngược chiều nhau.
Các máy trạm lớn hơn, thiết bị chuyển mạch, máy chủ và phần cứng mạng lớn có xu hướng yêu cầu cáp quang song công.
Phân loại dây nhảy quang Duplex
Dây nhảy quang Duplex có thể được chia thành Half-Duplex (bán song công) và Full-Duplex (song công hoàn toàn).
– Bán song công: là kênh liên lạc mà dữ liệu có thể được truyền theo cả hai hướng trên sóng mang tín hiệu nhưng không đồng thời. Một đầu là máy phát, trong khi đầu kia là máy thu và có thể đảo ngược (điều này ngược lại với simplex). Điều này làm cho nó tương tự như một đài phát thanh hai chiều với khả năng vừa phát và thu tín hiệu.
– Song công hoàn toàn: là giao tiếp hai chiều đạt được thông qua một liên kết vật lý có khả năng giao tiếp theo cả hai hướng đồng thời.
Ứng dụng của dây nhảy quang Duplex
– Dây nhảy quang – Half duplex có khả năng truyền tín hiệu theo cả hai hướng nhưng chỉ theo một hướng tại một thời điểm. Một số mạng truyền dẫn sử dụng cáp bán song công nhưng cần xác định rõ yêu cầu này cho tất cả các nút trong mạng.
Ví dụ: một nửa cáp quang song công có thể được sử dụng trong điện thoại vô tuyến trong xe cảnh sát với mục đích chỉ cho phép một người nói chuyện tại mỗi thời điểm.
– Cáp quang song công đầy đủ truyền đồng thời dữ liệu được theo hai hướng khác nhau trên một sóng mang duy nhất tại cùng một thời điểm.
Ví dụ: dịch vụ điện thoại IP nơi mọi người ở cả hai đầu cuộc gọi có thể nói và nghe thấy nhau cùng một lúc vì có hai đường giao tiếp giữa chúng, do đó sử dụng chế độ song công có thể tăng hiệu quả liên lạc.
Khi nào thì chọn dây nhảy quang Simplex hay Duplex?
Chọn dây nhảy quang Simplex khi nào?
Dây nhảy quang Singlemode và Multimode Simplex có thể được sử dụng cho các ứng dụng chỉ yêu cầu truyền dữ liệu một chiều.
Loại dây nhảy này thường được sử dụng để thực hiện kết nối giữa hai bộ thu phát BiDi, thường được thiết kế với sợi singlemode LC đơn giản để phù hợp với giao diện quang học của BiDi SFP/ SFP + quang học và bước sóng hoạt động.
Ngoài ra, Simplex BiDi WDM Mux / DeMux được thiết kế để sử dụng trong truyền dẫn sợi đơn. Vì vậy, nó cũng cần dây nhảy quang Simplex để kết hợp và tách bước sóng.
Ngoài các thiết bị này, có rất nhiều thành phần khác liên quan đến giải pháp sợi quang Simplex, chẳng hạn như bộ tách sóng đơn giản PLC (Planar Lightwave Circuit), OADM (Bộ ghép kênh quang học thêm giọt) và các sản phẩm sợi quang Simplex khác.
Chọn dây nhảy quang Duplex khi nào?
Đối với dây nhảy quang Duplex, chúng thường được sử dụng trong các bộ thu phát quang tiêu chuẩn, chẳng hạn như SFP, 10G SFP +, 40G QSFP + và 100G QSFP 28 (chỉ có thể sử dụng cáp quang LC duplex cho khoảng cách xa, chẳng hạn như 40G-LR4 và 100G- LR4).
Khi khoảng cách giữa hai thiết bị quá dài, sợi quang Duplex cũng được sử dụng cho đầu nối liên kết hoặc đầu nối chéo giữa bộ thu phát sợi quang và băng MPO / MTP.
Phân loại dây nhảy quang theo loại áo khoác
Lớp áo khoác của dây nhảy quang đóng vai trò bảo vệ phần lõi khỏi các tác động của môi trường. Thông thường dây nhảy quang được sản xuất với 2 loại áo khoác chính là: PVC và LSZH.
Dây nhảy quang có áo khoác PVC
PVC – Polyvinyl Clorua (vinyl), là một vật liệu bọc nhựa đa năng được sử dụng cho dây cáp. Với đặc điểm chi phí thấp và linh hoạt, cáp PVC được sử dụng rộng rãi trong các ứng dụng như máy tính, thông tin liên lạc và hệ thống dây điện hạ thế.
Trong lĩnh vực cáp, “PVC” thường được sử dụng để biểu thị một loại cáp không phù hợp để sử dụng trong môi trường ngoài trời.
PVC có thể tiềm ẩn nguy hiểm trong tình huống hỏa hoạn, giải phóng khói nặng và khí Hidro Clorua, đe dọa lớn đến sức khỏe con người, các thiết bị điện tử. Cáp PVC thường có xếp hạng CM, CMG hoặc CMR theo quy định của Bộ luật điện quốc gia (NEC).
Dây nhảy quang có áo khoác LSZH
LSZH là viết tắt của “Halogen không khói thấp”. LSZH là một loại cáp được chế tạo bằng vật liệu áo khoác không chứa các vật liệu gây halogen (như clo và flo), vì bản chất độc hại của các hóa chất này khi đốt cháy.
Thuật ngữ “ít khói, không halogen” mô tả hai đặc tính riêng biệt của hợp chất cáp. Thuật ngữ “ít khói” mô tả lượng khói mà một hợp chất tạo ra khi bị đốt cháy, trong khi “không halogen” mô tả lượng halogen được sử dụng để tạo ra hợp chất.
Các thuật ngữ như LSZH, LSHF và LSNH đều là tham chiếu thích hợp cho các loại cáp có đặc tính ít khói và không chứa halogen.
Bài viết liên quan: PHÂN BIỆT GIỮA CÁP QUANG LSZH VÀ OFNR NHƯ THẾ NÀO?
Sự khác biệt giữa LSZH và PVC
– Hình thức: Đánh giá từ hình thức bên ngoài, sự khác biệt giữa LSZH và cáp PVC là rất rõ ràng. Cáp PVC cho cảm giác mềm và mịn, trong khi cáp LSZH có cảm giác thô vì chúng chứa hợp chất chống cháy và nó cứng hơn. Cáp LSZH có tính thẩm mỹ cao hơn so với cáp PVC.
– Chi phí: Cáp LSZH có chi phí cao hơn một chút so với một số cáp PVC, nhưng chúng an toàn hơn nhiều khi liên quan đến sức khỏe con người và các thiết bị điện tử nhạy cảm và đắt tiền. Và điều này cần được xem xét khi so sánh chi phí.
– Tính linh hoạt : So sánh với các hợp chất PVC, có một phạm vi hạn chế về tính linh hoạt của hợp chất dành cho các hợp chất LSZH. Do đó, cáp LSZH không được khuyến nghị cho các ứng dụng robot hoặc uốn liên tục.
– Nhiệt : Khi cáp PVC bị cháy, nó phát ra khói hóa học, axit và các khí độc khác, có tính ăn mòn và có hại cho con người và môi trường. Đối với cáp LSZH có lớp áo chống cháy, nó không phát ra các chất hóa học này ngay cả khi nó bị cháy hoặc tiếp xúc với nguồn nhiệt cao. Và nó có thể làm giảm số lượng và mật độ của khói.
Khi nào tôi sử dụng LSZH hoặc PVC?
Trong trường hợp sử dụng trong môi trường trong nhà thì LSZH và PVC có hiệu suất tương đương nhau. Vì vậy, quyết định chọn cái nào thực sự phụ thuộc vào tình huống, nghĩa là bạn sẽ chạy dây nhảy quang ở đâu.
Dây nhảy quang PVC đã được sử dụng trong môi trường trong nhà, không có sự tác động cực đoan từ nhiệt hoặc lắp đặt ở những nơi cần tính linh hoạt cao.
Cáp LSZH sẽ thích hợp hơn cho những nơi có lửa gây nguy hiểm cho người cư ngụ. Chúng ta biết rằng mối nguy hiểm chính trong trường hợp hỏa hoạn không phải là bản thân ngọn lửa mà là khói và khí được tạo ra. Do đó, điều quan trọng là các vật liệu và sản phẩm được lắp đặt đóng góp càng ít khói và khí càng tốt khi bị cháy. Cáp LSZH có thể được sử dụng trong các trường hợp sau:
– Không gian hạn chế với lượng lớn dây cáp ở gần con người hoặc thiết bị điện tử nhạy cảm.
– Giao thông công cộng, cơ sở văn phòng trung tâm và các ứng dụng viễn thông.
Phân loại dây nhảy quang theo loại đầu nối
Vì dây nhảy quang được dùng để kết nối nhiều thiết bị mạng với nhau nên đầu nối có rất nhiều loại. Thông thường có dây nhảy loại đầu nối: LC, SC, ST hoặc các loại khác.
Ngoài những đầu nối này, còn có một thiết kế đầu nối mới nhất được gọi là đầu nối MDC. Đầu nối dạng này cho phép mật độ đầu nối có thể đạt được tối đa do mang lại lợi thế gấp 3 lần so với đầu nối LC tiêu chuẩn.
Các loại trình kết nối khác nhau để cắm vào các giao diện khác nhau, vì vậy để chắc chắn bạn nên xác nhận loại giao diện của thiết bị bạn đang sử dụng.
Nếu phân chia theo tiêu chí xem liệu đầu nối ở mỗi bên có giống nhau hay không, chúng có thể được chia thành dây nhảy quang loại đầu nối giống nhau và dây nhảy quang lai.
Dây nhảy có cùng loại đầu nối ở cả hai đầu bao gồm dây nhảy quang LC – LC, dây nhảy quang SC – SC,…. Trong khi dây nhảy lai có các đầu nối khác nhau ở mỗi đầu, như dây vá sợi LC – SC. Trong trường hợp loại cổng của thiết bị ở cả hai bên giống nhau, bạn có thể chọn dây nhảy quang loại đầu nối giống nhau hoặc bạn cần chọn loại kết hợp.
Bài viết liên quan bạn có thể quan tâm: DÂY NHẢY QUANG CÓ BAO NHIÊU LOẠI ĐẦU NỐI? BẠN BIẾT ĐƯỢC BAO NHIÊU?

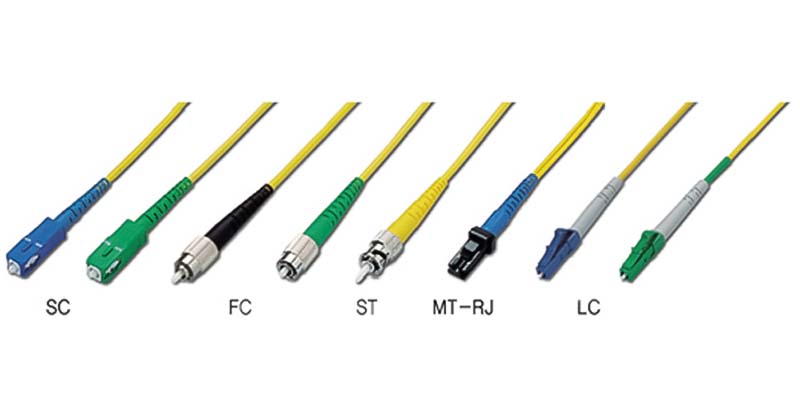

Đầu nối Lucent (LC)
Đầu nối LC có một số ống lượn nhỏ nhất, có kích thước 1 1/4 mm, có kích thước gần bằng một nửa đầu nối ST. Kích thước nhỏ bé của chúng khiến chúng được xếp vào loại yếu tố hình thức nhỏ của sự kết thúc. Các đầu nối này hoạt động tốt cho các bộ thu phát Multimode và Singlemode.
Đầu nối tiêu chuẩn (SC)
Các đầu nối SC có một chân sắt 2 1/2 mm được gắn chặt vào đúng vị trí. Sử dụng chuyển động đẩy và kéo để giữ chặt đầu nối. Những loại đầu cuối này có mức hiệu suất cao đã góp phần làm cho chúng trở nên phổ biến rộng rãi trong nhiều ứng dụng.
Hiện nay, nhiều ứng dụng sử dụng đầu nối ST trước đây sử dụng đầu nối SC thay thế, vì SC được phát minh để thay thế ST trong cả viễn thông và truyền thông dữ liệu.
Đầu nối ST
Đầu nối ST là một trong những loại đầu nối cáp quang lâu đời nhất. Cho đến năm 2005, thương hiệu đầu nối AT&T độc quyền này được xếp hạng là một trong những đầu nối cáp quang phổ biến nhất.
Mặc dù các giải pháp giải quyết một số vấn đề, các đầu nối ST hiện nay đã thay thế các đầu nối này, nhưng chúng vẫn còn phổ biến. Ngày nay, chi phí của chúng thấp do tuổi đời của chúng, khiến chúng trở thành một lựa chọn cho các dự án có đầu tư về ngân sách.
Thiết kế của đầu nối ST là một ống sắt 2 1/2 mm có kết nối kiểu lưỡi lê giữa các sợi thông qua một bộ chuyển đổi. Những thanh sắt này sử dụng thiết kế chịu tải bằng lò xo có thể gây khó khăn cho việc lắp đặt trừ khi các bộ phận có chỗ ngồi chính xác, mặc dù một rãnh có khóa hỗ trợ việc căn chỉnh các thanh sắt để kết nối.
Đầu nối Ferrule Core (FC)
Các đầu nối FC được xếp hạng là một số loại phổ biến nhất để sử dụng với các kết nối đơn chế độ trước khi ra đời các đầu nối LC và SC. Chúng sử dụng một loại măng sông có khóa, vặn vào trong. Tuy nhiên, quá trình vặn trong ống đỡ đòi hỏi nhiều thời gian và nỗ lực hơn so với các đầu nối SC gắn liền.
Thiết kế vít trong giúp kết nối không bị gián đoạn, ngay cả khi ai đó kéo cáp hoặc hệ thống có ứng dụng ở những khu vực có nhiều chuyển động. Video qua cáp quang là một mục đích sử dụng cho các loại đầu nối này do luồng dữ liệu liên tục qua cáp và tính bảo mật của đầu nối.
Giống như các đầu nối ST và SC, các đầu cuối FC sử dụng măng xông 2 1/2 mm. Với bộ chuyển đổi hỗn hợp, bất kỳ ai cũng có thể tạo cầu nối giữa các loại đầu nối này.
Đầu nối quang học đa vị trí (MPO)
MTP là thương hiệu thương mại với các đầu nối MPO. Đầu nối MTP và MPO giống nhau, ngoại trừ thương hiệu MTP có mục đích sử dụng cụ thể cho các ứng dụng hiệu suất cao, trong khi MPO hoạt động trên nhiều tình huống cơ học hơn. Hai đầu nối này thường kết nối cáp Ribbon với nhiều sợi.
Các đầu nối này bao gồm 2 – 6 hàng gồm 12 hoặc 16 sợi. Đầu nối MPO với 12 sợi mỗi hàng có thể có hai đến sáu hàng, với hai số phổ biến nhất. Đầu nối có 16 sợi mỗi hàng không có nhiều hơn hai hàng.
Kết nối giữa các ống sắt sử dụng các chốt và lỗ để nối các đầu của sợi quang với một cáp khác hoặc một thiết bị điện tử. Thông thường, loại đầu nối này có các ứng dụng trong các liên kết tốc độ cao sử dụng Multimode hoặc cho các nhóm cáp đầu cuối.
Đầu nối MT-RJ
Ngày nay, các đầu nối MTRJ đã không còn được sử dụng. Tuy nhiên, một số hệ thống vẫn có thể yêu cầu các đầu nối này để sửa chữa. MT-RJ chỉ hoạt động đối với cáp đa chế độ có sợi Duplex.
Cả hai sợi đều đi vào ống sắt kết nối với một nửa được giao phối của nó bằng các chốt và lỗ, tương tự như các đầu cuối MPO. Một số biến thể giắc cắm và giắc cắm trên loại đầu nối này cũng tồn tại.
Ưu điểm và Nhược điểm của đầu nối sợi quang là gì?
Đầu nối sợi quang có những ưu và nhược điểm riêng biệt đối với các kiểu máy khác nhau. Khi suy xét các loại đầu nối khác nhau, hãy chú ý các ứng dụng của chúng và các thuộc tính tích cực và tiêu cực của mỗi loại để đảm bảo lựa chọn và lắp đặt các đầu cuối phù hợp.
Ưu điểm và nhược điểm của đầu nối LC
Dấu chân nhỏ của đầu nối LC khiến chúng trở nên lý tưởng để sử dụng trong không gian đông đúc, chẳng hạn như cho bộ thu phát và mạng.
Các ưu điểm khác của các đầu kết nối này bao gồm khả năng sử dụng một clip để chuyển đổi sang song công từ đầu nối đơn giản và dễ dàng thêm đầu nối vào cuối cáp. Các đầu nối này cũng có thiết kế khó kéo chúng ra khỏi vị trí.
Kích thước nhỏ có thể gây ra vấn đề khi loại bỏ chúng, đặc biệt là ở những địa điểm có mật độ cao. Hầu hết mọi người đều gặp khó khăn khi tiếp cận clip để ngắt kết nối các đầu nối này do kích thước nhỏ của giá đỡ và không gian chật chội mà các đầu nối này thường xuất hiện. Nhiều người giải quyết vấn đề này bằng cách sử dụng một bộ chiết cho đầu nối LC.
Ưu điểm và nhược điểm của đầu nối SC
Các đầu nối SC có dạng hình vuông đối với chân sắt, giúp dễ dàng sắp xếp chúng vào một không gian nhỏ. Thêm vào đó, phần giữ chắc chắn của nó ngăn ngừa các sự cố kết nối, ngay cả khi ai đó kéo cáp.
Ưu điểm này giải quyết vấn đề với đầu nối ST có thể làm gián đoạn tín hiệu cáp quang nếu ai đó kéo cáp. Vì SC có kích thước tiêu chuẩn 2 1/2 mm, nó có thể ghép nối với đầu nối FC hoặc ST với bộ chuyển đổi hỗn hợp.
Nhược điểm của việc sử dụng các đầu nối SC là kích thước của các đầu nối của chúng. Các đầu nối này yêu cầu nhiều không gian hơn so với các thiết kế kiểu dáng nhỏ, như LC. Do đó, đầu nối LC mang đến giải pháp tốt hơn đối với những không gian nhỏ hẹp nhất hoặc những khu vực đông đúc
Ưu điểm và nhược điểm của đầu nối ST
Vì các đầu nối ST cũ hơn, một số hệ thống cáp quang Multimode sử dụng các loại đầu cuối này. Mặc dù việc đẩy và xoắn mỗi ống sắt chịu tải bằng lò xo rất đơn giản, nhưng quá trình này đòi hỏi nhiều thời gian hơn so với các đầu nối khác.
Trong một số trường hợp, đầu nối có lò xo có thể làm gián đoạn kết nối bằng cách đẩy các sợi lại với nhau khi ai đó kéo cáp.
Khi làm việc trong không gian nhỏ, việc đẩy vào và vặn từng đầu nối cũng trở nên khó khăn, đặc biệt là trong trường hợp hai nửa không có chỗ ngồi thích hợp để kết nối chắc chắn.
Ưu điểm và nhược điểm của đầu nối FC
Các đầu nối FC hoạt động trong các tình huống có thể yêu cầu đảm bảo việc kết thúc sẽ làm gián đoạn luồng dữ liệu. Đối với các ứng dụng như môi trường công nghiệp hoặc trên tàu có thể gặp phải điều kiện gồ ghề và chuyển động của cáp, đầu nối FC hoạt động tốt.
Vì các đầu nối này bắt vít vào đúng vị trí nên chúng cũng cần thêm thời gian để lắp đặt. Trong không gian đông đúc, hình dạng tròn và kết nối vít cần nhiều không gian hơn để lắp đặt và xếp chồng so với đầu nối SC hình vuông.
Ưu và nhược điểm của các đầu nối MTP và MPO
Khả năng bó nhiều sợi vào một đầu nối duy nhất là ưu điểm nổi bật của đầu nối MPO. Trong các tình huống mật độ cao, đầu nối MPO mang tới lợi ích tiết kiệm không gian hơn so với đầu nối SC.
Một ưu điểm khác của một số đầu nối MTP là khả năng tháo vỏ bên ngoài để dễ dàng thay đổi loại đầu nối hoặc sửa lại các đầu.
Mặc dù các đầu nối MPO mang lại nhiều ưu điểm so với các đầu cuối khác. Tuy nhiên với rất nhiều sợi được đặt trong một đầu nối, việc làm sạch các đầu nối một cách hiệu quả là rất khó.
Ưu điểm và nhược điểm của đầu nối MT-RJ
Nhược điểm chính của đầu nối MTRJ là độ hiếm và khó kiểm tra tại hiện trường. Việc thêm loại đầu cuối này vào cáp quang yêu cầu đánh bóng và nối, giống như các yêu cầu đối với cáp Singlemode. Do đó, nhiều kỹ thuật viên chọn sử dụng các đầu nối Multimode khác cho sợi quang giúp cài đặt và kiểm tra dễ dàng hơn.
Các loại dây nhảy quang theo đầu nối phổ biến nhất hiện nay
Hiện nay, chúng ta thường sử dụng các loại dây nhảy quang theo đầu nối sau:
- Dây nhảy quang Singlemode SC – SC
- Dây nhảy quang Singlemode LC – SC
- Dây nhảy quang Singlemode LC – LC
- Dây nhảy quang Singlemode LC – ST
- Dây nhảy quang Singlemode ST – ST
- Dây nhảy quang Multimode MTRJ – LC
- Dây nhảy quang Multimode SC – LC
- Dây nhảy quang Multimode SC – SC
- Dây nhảy quang Multimode SC – ST
- Dây nhảy quang Multimode FC – FC
- Dây nhảy quang Multimode FC – LC
- Dây nhảy quang Multimode FC – SC
- Dây nhảy quang Multimode FC – ST
- Dây nhảy quang Multimode ST – ST
- Dây nhảy quang Multimode ST – LC
Xem thêm bài viết liên quan: CÁC LOẠI ĐẦU NỐI CÁP QUANG PHỔ BIẾN HIỆN NAY
Cách chọn đúng đầu nối
Biết loại cáp và các đầu nối thích hợp để sử dụng với cáp và ứng dụng sẽ giúp ích nhiều nhất cho bạn.
Thiết bị mà đầu nối cắm vào cũng sẽ đóng một vai trò trong việc lựa chọn loại để sử dụng. Hãy đặt các câu hỏi sau về một dự án để chọn loại đầu nối dây nhảy quang phù hợp:
Cáp là Singlemode hay Multimode?
Như đã tìm hiểu ở phần trên, dây nhảy quang có hai định dạng chính: Singlemode và Multimode. Các chế độ này mô tả thiết kế bên trong và số lượng tia sáng truyền qua sợi quang.
Cáp Singlemode sử dụng lõi 9 micron xuyên qua trung tâm để ánh sáng truyền theo một đường, do đó giảm suy hao và tăng băng thông tiềm năng lên 100.000 gigahertz. Cả CATV và điện thoại đều sử dụng cáp quang Singlemode.
Multimode sử dụng lõi trung tâm lớn hơn nhiều, có kích thước 50 micron, để chứa nhiều tia sáng khác nhau. Những loại cáp này thường được sử dụng với các mạng cục bộ và các ứng dụng mạng khác.
Loại đầu nối được sử dụng phải phù hợp với thiết kế của cáp. Ví dụ, đầu nối SC có cả định dạng đơn chế độ và đa chế độ .
Các đầu nối cũng có màu sắc để chỉ định loại của chúng. Màu be thường biểu thị các đầu nối đa chế độ. Màu xanh lam dành cho các kết nối đơn chế độ tiếp xúc siêu vật lý (UPC) và màu xanh lá cây dành cho các đầu nối sợi quang đơn chế độ góc cạnh (APC).
Khi xác định xem nên sử dụng Singlemode hay Multimode, một quyết định khác sẽ xuất hiện khi chọn đầu nối chế độ đơn – loại tiếp xúc vật lý.
Để phân biệt rõ hơn các bạn có thể tham khảo bài viết này: SỰ KHÁC NHAU GIỮA CÁP QUANG SINGLE MODE VÀ CÁP QUANG MULTIMODE
Loại tiếp xúc vật lý cho các đầu nối Singlemode là gì?
Loại kết nối với Singlemode là rất quan trọng. Ngày nay, các đầu nồi Singlemode sử dụng tiếp xúc vật lý (PC).
Một số đầu nối PC có đầu lồi, giúp tăng khả năng tiếp xúc giữa các lõi của cáp. Điều này làm giảm sự mất mát và phản xạ, mang lại tên gọi của sự tiếp xúc siêu vật lý.
Trong một số đầu nối Singlemode, việc đặt góc kết nối vật lý này thành 8 độ sẽ tạo ra một đầu nối vật lý góc cạnh, làm giảm độ phản xạ thậm chí nhiều hơn so với đầu nối PC lồi. Loại kết nối này đảm bảo kết nối tốt hơn để sử dụng với CATV và các ứng dụng tương tự.
Đầu kết nối nào thiết bị yêu cầu?
Cuối cùng, hãy xem xét loại đầu nối mà thiết bị điện tử yêu cầu. Xem loại kết nối cần thiết và sử dụng loại kết nối đó để đưa ra quyết định về loại đầu cuối cần thiết cho cáp quang dẫn đến thiết bị.
Xem thêm bài viết liên quan về đầu nối dây nhảy quang: CÁC LOẠI ĐẦU NỐI CÁP QUANG PHỔ BIẾN HIỆN NAY
Phân loại theo loại đánh bóng
Dây nhảy quang còn được phân loại theo loại đánh bóng: PC, UPC hoặc APC. Hiểu đơn giản, PC, UPC và APC là kiểu đánh bóng của các ống sắt bên trong các đầu nối sợi quang.
Lớp Ferrule là vỏ bọc cho đầu tiếp xúc của một sợi quang, mục đích là để kết nối với một sợi quang khác, hoặc thiết bị thu phát. Sau khi các đầu nối lắp vào cuối sợi quang, ánh sáng sẽ phản xạ ngược lại sợi quang về phía nguồn, gây gián đoạn tín hiệu.
Để tăng hiệu quả của sợi, các kỹ sư đã bắt đầu nâng cấp bề mặt của điểm gắn kết tới hạn, và đó là công nghệ đánh bóng sắt.
Đầu nối sợi PC
Đầu nối sợi PC là đầu nối được đánh bóng theo kiểu tiếp xúc vật lý. Loại này là loại đánh bóng phổ biến nhất được tìm thấy trên sợi quang đa chế độ OM1 và OM2.
Đầu nối sợi PC giúp khắc phục khoảng cách không khí giữa hai bề mặt khỏi những khiếm khuyết nhỏ trong đầu nối sợi phẳng ban đầu. Người ta thiết kế đầu nối sợi PC với một đầu hình nón hơi hình trụ với mục đích loại bỏ khe hở không khí.
Do đó suy hao hồi lưu điển hình trong các ứng dụng Singlemode là khoảng -40dB, cao hơn so với suy hao hồi lưu của kiểu đánh bóng phẳng ban đầu (- 14 dB hoặc khoảng 4%). Đến nay, phong cách đánh bóng này đã lỗi thời và sự phát triển – phong cách đánh bóng UPC đã ra đời.
Đầu nối sợi quang UPC
UPC là từ viết tắt của Ultra Physical Contact. Đây là cải tiến của đầu nối sợi PC cho bề mặt hoàn thiện tốt hơn sau khi đánh bóng kéo dài và tổn thất trở lại ít hơn cấu trúc PC, gần -50dB hoặc cao hơn.
Mặc dù phản xạ mặt sau thấp hơn so với đầu nối PC, nhưng nó lại không đủ mạnh. Một điều lưu ý rằng các kết nối và ngắt kết nối lặp đi lặp lại sẽ dẫn đến sự xuống cấp của bề mặt và hiệu suất sử dụng.
Đầu nối sợi quang APC
Ngoài việc tối ưu để phản xạ mặt sau thấp hơn, các đầu nối sợi APC được phát triển thêm. APC đề cập đến kết nối vật lý góc, bán kính mặt cuối bằng sắt được đánh bóng ở góc 8 °, do đó giảm thiểu phản xạ phía sau.
Với ưu điểm thêm mặt góc cạnh, ánh sáng phản xạ thoát ra ngoài vào lớp phủ thay vì ở trong lõi sợi quang. Bên cạnh đó, các đầu nối APC chỉ nên được ghép với các đầu nối được đánh bóng góc cạnh.
Suy hao quang của đầu nối APC là -60dB hoặc có thể cao hơn, tốt hơn so với các loại đầu nối khác.
Sự khác biệt của PC so với UPC và APC là gì?
Sau khi tìm hiểu về ba loại đầu nối, bạn sẽ thấy rằng các đầu nối PC, UPC và APC khác nhau ở nhiều khía cạnh.
Vẻ bề ngoài
Sự khác biệt rõ nét về hình thức là bề mặt sợi quang. Đầu nối PC và UPC đều được đánh bóng không có góc cạnh, mặc dù bề mặt cuối của UPC có độ cong nhẹ. Thay vào đó, đầu nối APC được đặc trưng với mặt cuối góc 8 °.
Một sự khác biệt rõ có thể nhận ra đó là màu sắc. Có thể nhìn thấy để phân biệt kiểu đánh bóng nào mà đầu nối có đặc điểm bằng màu sắc của thân đầu nối.

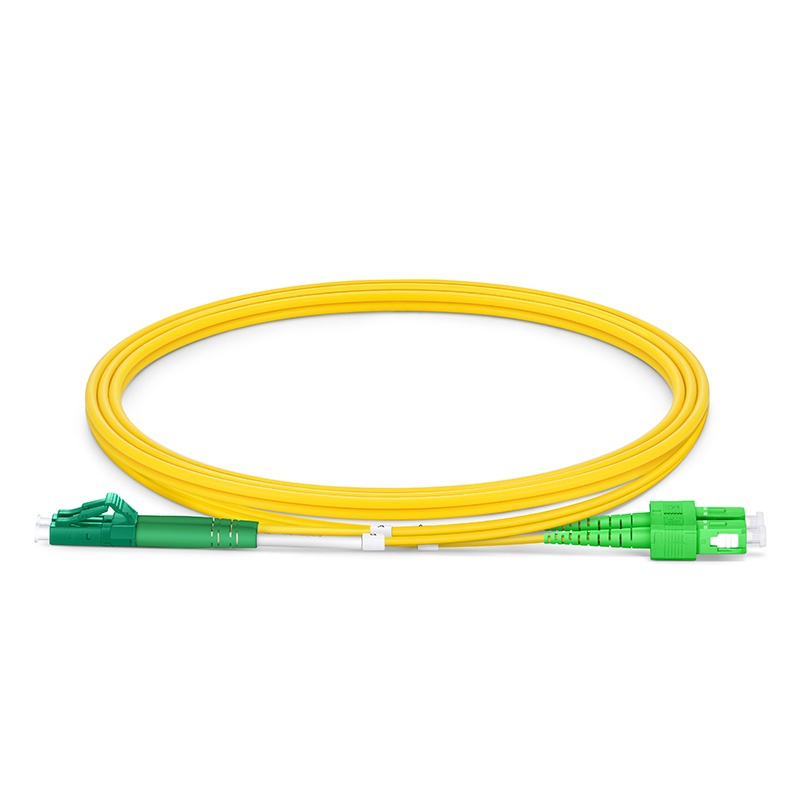

Lấy ví dụ về dây nhảy quang Singlemode FS LC APC, các đầu nối ở cả hai đầu sợi quang đều có màu xanh lục. Trong khi đối với cáp quang Singlemode LC UPC, các đầu nối thường có màu xanh lam. Đây cũng là một cách đơn giản để phân biệt các đầu nối này.
Hiệu suất
Trước đây rất khó để đạt được mức suy hao chèn thấp khi sử dụng các đầu nối APC do khoảng cách không khí ở các phần đỉnh. Nhưng ngày nay việc cải tiến thiết kế đầu nối và sản xuất các đầu nối APC đẩy để hoạt động tốt hơn.
Đối với hiệu suất, bạn có thể nhận thấy các đầu nối APC có độ phản xạ ngược thấp nhất trong số các đầu nối sợi quang do có bề mặt góc cạnh.
Theo tiêu chuẩn công nghiệp quy định, tổn thất trở lại của các đầu nối tối ưu PC, UPC và APC lần lượt là -40dB, -50dB và -60dB hoặc cao hơn. Tổn thất trả về và độ phản xạ luôn tỷ lệ nghịch nhau.
Do đó khi tổn thất trả về càng cao, độ phản xạ càng thấp và hiệu suất của đầu nối càng tốt. Điều này chứng tỏ rằng các đầu nối APC có hiệu suất cao hơn.
Danh mục ứng dụng
Vì một số ứng dụng nhạy cảm hơn với sự mất mát trở lại, nên các đầu nối APC được ưu tiên hơn trong các trường hợp này.
Ví dụ, ở dải bước sóng cao hơn như được sử dụng cho tín hiệu video RF. Cụ thể là các ứng dụng FTTx và ứng dụng như mạng quang thụ động và các hệ thống WDM khác sử dụng bước sóng qua sợi quang Singlemode.
Đối với những ứng dụng không đòi hỏi việc mất trả lại thấp, UPC hoặc PC sẽ phát huy tác dụng. Đầu nối PC thường được dùng cho các thiết bị viễn thông. Trong khi đầu nối UPC xuất hiện trong hệ thống truyền hình kỹ thuật số, điện thoại và dữ liệu.
Các loại dây nhảy quang đặc biệt
Nhu cầu băng thông ngày càng cao và điều đó khiến dây nhảy quang đang phát triển. Một số loại dây nhảy quang được thiết kế đặc biệt nổi lên để phù hợp với các nhu cầu ứng dụng khác nhau.
Dưới đây là một số dây vá sợi quang đặc biệt để sử dụng trong một số trường hợp nhất định:
Dây nhảy quang bọc thép
Dây nhảy quang bọc thép cũng có đủ các tính năng của dây nhảy quang thông thường. Sự khác biệt chính giữa dây nhảy quang bọc thép và dây nhảy quang thông thường là dây nhảy sợi bọc thép được thiết kế với một ống bọc thép không gỉ bên trong áo khoác và bên ngoài sợi quang.
Thiết kế này cho phép dây nhảy quang bọc thép đủ mạnh để chống gặm nhấm và chống lại lực tác động vật lý mạnh. Mạnh mẽ như vậy, dây nhảy quang bọc thép thực sự linh hoạt như dây nhảy quang quang tiêu chuẩn và có thể được uốn cong một cách ngẫu nhiên.
Dây nhảy quang không nhạy cảm uốn cong
Dây nhảy quang không nhạy cảm uốn cong có khả năng chống lại các hư hỏng và mất mát liên quan đến uốn cong. Với bán kính uốn cáp nhỏ và có khả năng ngăn ngừa tổn thất do uốn cong do thiết kế lõi sáng tạo và độ nhạy uốn vĩ mô thấp được nâng cao.
Dây nhảy quang không nhạy cảm uốn cong được chế tạo để hỗ trợ các ứng dụng trung tâm dữ liệu và FTTH, hoặc các hệ thống cáp với mật độ cao phải quấn và có các góc hẹp.
Dây nhảy quang điều hòa chế độ
Dây nhảy quang đặc biệt này là dây nhảy quang đa chế độ Duplex (song công) có độ dài nhỏ của sợi quang Singlemode khi bắt đầu độ dài truyền dẫn.
Loại dây nhảy này được thiết kế để giải quyết vấn đề liên quan đến việc sử dụng thiết bị chế độ đơn trên nhà máy cáp đa chế độ.
Dây nhảy quang điều hòa chế độ nhằm mục đích điều khiển khoảng cách của nhà máy sợi quang được lắp đặt vượt ra ngoài các ứng dụng dự kiến ban đầu của nó, cũng như cải thiện chất lượng tín hiệu dữ liệu.
Dây nhảy quang suy hao chèn thấp
Các dây nhảy quang suy hao chèn thấp áp dụng công nghệ LL có tính năng suy hao chèn đầu nối thấp hơn so với các dây vá sợi quang thông thường, mặc dù nó có nhiều điểm tương đồng với dây nhảy quang thông thường khi được đánh giá qua vẻ bề ngoài.
Ví dụ: Suy hao chèn tiêu chuẩn công nghiệp của đầu nối sợi quang thường là 0,75dB, nhưng đối với dây vá sợi quang suy hao thấp, nó có thể là 0,2dB hoặc thấp hơn.
Loại dây nhảy quang này chủ yếu dùng cho các ứng dụng mà lượng suy hao suy giảm là một yếu tố quan trọng. Với sự suy giảm giảm, họ có thể mở rộng phạm vi tiếp cận của mạng cho các ứng dụng đường dài.
Dây nhảy quang Uniboot
Được kết nối bằng các đầu nối LC, Uniboot được thiết kế đặc biệt, dây nhảy quang Uniboot tích hợp hai sợi trong một sợi cáp. Đây chính là lợi thế khi hoạt động trong môi trường cáp mật độ cao.
Nó cắt giảm số lượng cáp lên đến 50% so với cáp LC tiêu chuẩn và thể hiện sự phù hợp tốt nhất cho những nơi mà không gian là mối quan tâm, đó là lợi thế chính của nó.
Có một loại dây nhảy quang Uniboot được gọi là dây nhảy quang Uniboot có thể chuyển đổi, được thiết kế để chuyển đổi cực của sợi chỉ bằng cách điều động các đầu nối mà không cần một công cụ đặc biệt.
Thiết kế này giúp hạn chế các vấn đề tiềm ẩn có thể gây ra bởi việc cắt lại các đầu nối.
Phân biệt các loại dây nhảy quang nhanh chóng
Sau khi tìm hiểu các loại dây nhảy quang ở phần trên, bạn có thể thấy rằng có rất nhiều loại dây nhảy quang. Chính vì thế, ở phần này mình sẽ mách bạn những cách để phân biệt nhanh chóng các loại dây nhảy quang chính xác:
Phân biệt các loại dây nhảy quang
Phân biệt dây nhảy quang Singlemode với Multimode
Để phân biệt dây nhảy quang Singlemode với Multimode đơn giản và nhanh chóng bằng mắt thường, chúng ta xem xét đến các yếu tố sau:
Màu sắc:
Theo định nghĩa tiêu chuẩn TIA-598C, đối với các ứng dụng phi quân sự, cáp Singlemode được phủ lớp vỏ bên ngoài màu vàng và dây Multimode được phủ một lớp áo màu cam hoặc màu nước.
Đường kính lõi:
Đường kính lõi sợi Singlemode nhỏ hơn rất nhiều sợi Multimode. Đường kính lõi điển hình của nó là 9 µm.
Và đường kính lõi sợi quang Multimode thường là 50 µm và 62,5 µm, cho phép nó có khả năng “thu thập ánh sáng” cao hơn và đơn giản hóa các kết nối. Đường kính vỏ bọc của sợi đơn mode và sợi đa mode là 125 µm.
Các yếu tố khác:
Ngoài ra bạn có thể phân biệt dây nhảy quang Singlemode và Multimode qua sự khác biệt về các yếu tố: băng thông, cấu tạo, chi phí, khoảng cách truyền tải,…
Phân biệt dây nhảy quang qua màu sắc
Để dễ dàng lắp đặt thi công, người ta thường sản xuất dây nhảy quang theo một bảng mã màu tiêu chuẩn chung.
Bảng mã màu TIA-598 đề cập đến các mã màu cáp quang, được hầu hết các nhà sản xuất áp dụng và tham khảo (mặc dù có nhiều ngoại lệ):
Màu vỏ cáp
Bảng phân biệt dây nhảy quang qua màu cáp vỏ
| Loại sợi | Màu | ||
| Ứng dụng phi quân sự | Ứng dụng trong quân sự | Loại dây đề xuất | |
| Multimode (50/125) (OM2) | Cam | Cam | OM2, 50/125 |
| Multimode (50/125) (tối ưu hóa bằng laser 850nm) (OM3, OM4) | Xanh dương | Chưa xác định | OM3 hoặc OM4, 850 LO 50/125 |
| Multimode (50/125) (Tối ưu hóa bằng laser 850nm) (OM5) | Xanh nõn chuối | Chưa xác định | OM5 |
| Multimode (62.5 / 125) (OM1) | Cam | Ghi | OM1, 62.5 / 125 |
| Multimode (100/140) | Cam | Xanh lá | 100/140 |
| Singlemode (OS1, OS1a, OS2) | Vàng đậm | vàng nhạt | OS1, OS1a, OS2, SM / NZDS, SM |
| Phân cực duy trì chế độ đơn | Xanh da trời | Chưa xác định | Không xác định |
Đầu kết nối
Phân loại dây nhảy quang qua màu đầu nối
| Loại sợi | Đầu nối | Bộ điều hợp giảm căng/ giao phối |
| 62.5/125 | Be | Be |
| 50/125 OM2 | Đen | Đen |
| Tối ưu hóa laser 50/125 (OM3, OM4) | Aqua | Aqua |
| Sợi quang băng rộng OM5 | Xanh nõn chuối | Xanh nõn chuối |
| Singlemode | Xanh da trời | Xanh da trời |
| APC Singlemode | Xanh lá | Xanh lá |
Phân biệt dây nhảy quang sợi đơn (Simplex) với dây nhảy quang sợi đôi (Duplex)
Cách đơn giản để phân biệt dây nhảy quang Simplex với Duplex là dựa vào số sợi trong dây nhảy.
Theo đó dây nhảy quang Simplex chỉ có 1 sợi đơn, một đầu kết nối với đầu phát và một đầu kết nối với máy thu. Trong khi đó dây nhảy quang Duplex có hai sợi đơn, một sợi kết nối từ chiều A đến B và 1 sợi kết nối theo chiều từ B đến A.
Phân biệt các loại đầu nối dây nhảy quang
Để phân biệt các loại đầu nối, trước hết chúng ta cần tìm hiểu các khái niệm 0.9, 2.0 và 3.0 của dây nhảy quang. Các con số này được sử dụng để phân biệt đường kính ngoài của cáp quang.
0.9 có nghĩa là đường kính ngoài của cáp quang là 0.9mm, 2.0 có nghĩa là đường kính ngoài của cáp quang là 2mm và 3.0 có nghĩa là đường kính ngoài của cáp quang là 3mm.
Theo tìm hiểu phần phân loại dây nhảy quang chúng ta đã biết được đầu nối dây nhảy quang gồm:
- Chia theo chế độ kết nối: FC, SC, ST, MU, LC, MT, E2000, MTRJ
- Được chia theo mặt đầu sợi quang: PC, UPC, APC, SPC
Các loại đầu nối riêng biệt sẽ có cấu trúc và màu sắc khác nhau. Trên đây là ví dụ về các loại đầu nối thông dụng.
Phân biệt dây nhảy quang với các loại dây khác
Phân biệt dây nhảy quang với dây hàn quang
Để phân biệt dây nhảy quang và dây hàn quang, hãy cùng mình tìm hiểu về các điểm khác nhau trong từng mục sau:
Mục đích sử dụng
Dây nhảy quang được dùng như phụ kiện có vai trò giúp kết nối, giao tiếp giữa thiết bị và hộp phối quang ODF thì dây hàn quang lại sử dụng trong việc hỗ trợ giao tiếp giữa cáp và ODF.
Phần thiết kế
Phần thiết kế luôn được tối ưu theo mục đích sử dụng. Chính vì vậy với mục đích sử dụng khác nhau nên dây nhảy quang và dây hàn quang cũng có thiết kế khác nhau.
Dây nhảy quang được thiết là sợi quang có 2 đầu, trong đó 1 kết nối được dùng để kết nối máy phát và 1 đầu còn lại thì kết nối với máy thu. Tuy nhiên dây hàn quang thì chỉ có 1 đầu nối quang để kết nối với các thiết bị và 1 đầu còn lại để kết nối với cáp quang.
Kích thước và màu sắc
Hiện nay, dây nhảy quang có đường kính từ 2mm đến 3mm. Trong khi đó, dây hàn quang có đường kính nhỏ hơn khá nhiều và thường là 0.9mm.
Để tiện phân biệt, dây nhảy quang được sản xuất với 3 màu hay gặp: vàng, cam, xanh với quy định riêng từng loại dây tương ứng theo màu. Dây hàn quang thông thường được thiết kế màu cam hoặc tổng hợp rất nhiều màu.
Khác nhau về cấu tạo
Dây hàn quang được cấu tạo từ 4 lớp bao gồm: lớp vỏ bọc (bằng nhựa PVC hoặc LSZH), lớp dây Kevlar, ống đệm lỏng và sợi quang.
Trong khi đó, dây nhảy quang cũng được cấu tạo từ 4 lớp nhưng có đường kính lớn hơn nhiều và có định sẵn chiều dài. Dây nhảy quang được sản xuất chắc chắn hơn để chịu được nhiệt và tác động của lực (ở mức nhẹ).
Mức độ suy hao
Ở hai loại dây này đều gặp phải suy hao ở đầu dây. Trong đó, dây hàn quang thì tính suy hao đơn giản hơn, còn dây nhảy quang thì có nhiều loại và đầu nối, chiều dài nên phức tạp hơn.
Phân biệt dây nhảy quang với dây cáp quang
Mục đích sử dụng
Dây cáp quang đã quá phổ biến và trở thành một sản phẩm bắt buộc để truyền tín hiệu ở khoảng cách xa (hàng Km). Trong khi đó, dây nhảy quang được dùng như phụ kiện có vai trò giúp kết nối, giao tiếp giữa thiết bị và hộp phối quang ODF (khoảng cách ngắn hàng chục m).
Về cấu tạo
Cấu tạo của một sợi dây cáp quang thì bao gồm 5 phần, trong đó:
- Sợi quang: được sản xuất từ thủy tinh và nhựa Plastic với khả năng lan truyền ánh sáng.
- Ống đệm bảo vệ sợi quang: ống đệm này chứa dầu chống ẩm giúp sợi quang di chuyển mượt mà trong ống.
- Lớp bảo vệ: thường được làm bằng nhựa PVC có độ dẻo, mềm mại giúp sợi quang khỏi trầy xước.
- Lớp chịu lực: đây là lớp chịu lực để giúp dây cáp quang không bị đứt trong quá trình thi công.
- Lớp vỏ: đây là lớp bảo vệ ngoài cùng với khả năng chịu nhiệt, chịu mài mòn và tác động vật lính mạnh giúp dây cáp quang tránh khỏi sự phá hoại từ môi trường và khả năng cháy.
Trong khi đó dây nhảy quang chỉ được cấu tạo từ 4 lớp ( lớp vỏ bọc , lớp dây Kevlar, ống đệm lỏng và sợi quang) để bảo vệ sợi quang khỏi yếu tố nhiệt và tốc động vật lý nhẹ.
Một điều đáng chú ý là, dây cáp quang được cấu tạo bằng nhiều sợi quang, sắp xếp thành bó với nhau chứ không chỉ bao gồm 1 sợi đơn như dây nhảy quang.
Hơn nữa dây nhảy quang với mục đích truyền tải dữ liệu xa hơn với tốc độ nhanh nên sử dụng lõi bằng thủy tinh và nhựa để truyền tải dữ liệu bằng ánh sáng.
Phân biệt dây nhảy quang chính hãng
Dây nhảy quang đóng vai trò kết nối các thiết bị mạng, viễn thông với nhau cho nên nó đóng vai trò quan trọng như mắt xích giúp hệ thống làm việc trơn tru và hiệu quả.
Chính vì vậy, bên cạnh việc lựa chọn đúng loại dây nhảy quang cần sử dụng thì lựa chọn dây nhảy quang chuẩn chất lượng, chính hãng cũng rất quan trọng.
Các sản phẩm trôi nổi không rõ nguồn gốc, hàng kém chất lượng sẽ không mang đến hiệu quả tốt và thậm chí còn gây ra ảnh hưởng tiêu cực đến công việc.
Để phân biệt dây nhảy quang chính hãng cần các lưu ý các điều sau:
- Nên mua các loại dây nhảy quang có tiếng về dây nhảy quang.
- Chỉ mua dây nhảy quang có đầy đủ giấy tờ CO, CQ.
- Để ý thông tin trên dây nhảy quang có đầy đủ và đúng quy chuẩn chưa. Tránh mua sản phẩm bị mờ thông tin hoặc thiếu.
Những định nghĩa cần biết về dây nhảy quang
Để hiểu rõ hơn về dây nhảy quang, hãy cùng mình tìm hiểu thêm về các khái niệm liên quan đến dây nhảy quang để hiểu hơn và sâu hơn.
Sợi quang làm chất dẫn sóng
Vì lõi có chỉ số khúc xạ cao hơn lớp phủ nên ánh sáng sẽ bị giới hạn trong lõi nếu đáp ứng điều kiện về góc đối với hệ số phản xạ toàn phần bên trong. Hình dạng và cấu tạo của sợi quang xác định tập hợp rời rạc của trường điện từ, hoặc chế độ sợi quang, có thể lan truyền trong sợi quang.
Có hai phân loại rộng rãi của các chế độ: chế độ bức xạ và chế độ dẫn hướng. Các chế độ bức xạ mang năng lượng ra khỏi lõi; năng lượng nhanh chóng bị tiêu tan.
Các chế độ có dẫn hướng được giới hạn trong lõi và truyền năng lượng dọc theo sợi quang, vận chuyển thông tin và điện năng. Nếu lõi sợi quang đủ lớn, nó có thể hỗ trợ nhiều chế độ dẫn hướng đồng thời.
Giới hạn băng thông
Băng thông của một sợi quang quyết định tốc độ dữ liệu. Cơ chế giới hạn băng thông của sợi quang được gọi là sự phân tán.
Tán sắc là sự lan truyền của các xung quang khi chúng truyền xuống sợi quang. Kết quả là các xung sau đó bắt đầu lan truyền vào nhau và các ký hiệu trở nên không thể phân biệt được. Có hai loại phân tán chính, đa phương thức và nội mô.
Phân tán đa phương thức
Tán sắc đa phương thức, đôi khi được gọi là tán sắc vật liệu, là kết quả của các đặc tính vật chất của sợi quang và áp dụng cho cả sợi Singlemode và Multimode.
Có hai loại phân tán nội tâm riêng biệt: phân tán sắc độ và phân tán chế độ phân cực. Như tên gọi của nó, tán sắc giữa các phương thức là một hiện tượng giữa các phương thức khác nhau trong một sợi quang.
Do đó loại phân tán này chỉ áp dụng cho sợi Multimode. Vì tất cả các chế độ lan truyền khác nhau có vận tốc nhóm khác nhau, nên thời gian để mỗi chế độ đi được một quãng đường cố định cũng khác nhau.
Do đó, khi một xung quang truyền xuống một sợi quang Multimode, các xung bắt đầu lan truyền, cho đến khi cuối cùng chúng lan truyền vào nhau. Hiệu ứng này hạn chế cả băng thông của sợi quang Multimode cũng như khoảng cách mà nó có thể vận chuyển dữ liệu.
Chế độ phân tán sắc độ và phân cực
Chỉ số khúc xạ thay đổi tùy theo bước sóng. Do đó, các bước sóng khác nhau sẽ truyền xuống một sợi quang với vận tốc khác nhau. Đây được gọi là sự phân tán màu sắc.
Nguyên tắc này ngụ ý rằng một xung có FWHM rộng hơn sẽ lan truyền nhiều hơn một xung có FWHM hẹp hơn. Sự phân tán giới hạn cả băng thông và khoảng cách mà thông tin có thể được hỗ trợ.
Đây là lý do tại sao đối với các liên kết truyền thông dài, người ta mong muốn sử dụng tia Laser có độ rộng đường truyền rất hẹp. Laser phản hồi phân tán (DFB) phổ biến cho truyền thông vì chúng có một chế độ dọc duy nhất với chiều rộng đường rất hẹp.
Chế độ phân tán phân tán (PMD) thực chất là một dạng phân tán vật chất khác. Lý tưởng nhất là lõi của sợi quang có hình tròn hoàn hảo.
Nhưng trong thực tế, lõi không hoàn toàn tròn, và các ứng suất cơ học như sự uốn cong tạo ra tính lưỡng chiết trong sợi quang, khiến một trong các chế độ phân cực trực giao di chuyển nhanh hơn chế độ kia, do đó gây ra sự phân tán của xung quang.
Có thể bạn sẽ quan tâm các bài viết sau:
– BỘ CHUYỂN MẠCH CÓ LÀM GIẢM BĂNG THÔNG KHÔNG?
Sự suy hao
Công suất ánh sáng lan truyền trong sợi quang suy giảm theo cấp số nhân với chiều dài do tổn thất hấp thụ và tán xạ. Suy hao là yếu tố quan trọng nhất quyết định chi phí của hệ thống viễn thông cáp quang. vì nó quyết định khoảng cách của các bộ lặp cần thiết để duy trì mức tín hiệu có thể chấp nhận được.
Sự tán xạ có thể kết hợp năng lượng từ các chế độ bức xạ dẫn hướng, gây mất năng lượng từ sợi quang. Không thể tránh khỏi tổn thất tán xạ Rayleigh từ các dao động chỉ số quy mô nhỏ bị đóng băng vào sợi khi nó đông đặc.
Sự bất thường về đường kính lõi và hình học hoặc sự thay đổi hướng trục sợi cũng gây ra hiện tượng tán xạ. Bất kỳ quá trình nào áp đặt các bất thường về chiều – chẳng hạn như vi khuẩn – làm tăng sự tán xạ và do đó suy giảm.
Bài viết liên quan: BỘ SUY HAO SỢI QUANG VÀ NHỮNG ĐIỀU CẦN BIẾT
Khẩu độ số (NA)
Khẩu độ số (NA) của sợi quang được định nghĩa là sin của góc lớn nhất mà tia tới có thể có đối với tổng hệ số phản xạ bên trong lõi. Các tia phóng ra ngoài góc được xác định bởi NA của sợi quang sẽ kích thích các chế độ bức xạ của sợi quang.
Chỉ số cốt lõi cao hơn, đối với lớp phủ, có nghĩa là NA lớn hơn. Tuy nhiên, tăng NA gây ra sự mất tán xạ cao hơn từ nồng độ Dopant cao hơn. NA của sợi quang có thể được xác định bằng cách đo góc phân kỳ của hình nón ánh sáng mà nó phát ra khi tất cả các chế độ của nó được kích thích.
Về mặt định tính, NA là thước đo khả năng thu nhận ánh sáng của sợi quang. Nó cũng chỉ ra mức độ dễ dàng ghép ánh sáng thành một sợi quang.
Chuẩn bị bề mặt kết nối
Sau khi kết thúc cáp quang bằng một đầu nối cụ thể, việc chuẩn bị mặt cuối của đầu nối sẽ xác định suy hao trở lại của đầu nối, còn được gọi là phản xạ ngược, sẽ như thế nào.
Độ phản xạ ngược là tỷ số giữa ánh sáng truyền qua đầu nối theo hướng thuận và ánh sáng phản xạ trở lại nguồn sáng bởi bề mặt đầu nối. Giảm thiểu phản xạ ngược có tầm quan trọng lớn trong các liên kết cáp quang tốc độ cao và tương tự.
Có các loại đánh bóng sau: PC Polish – đánh bóng tiếp xúc vật lý (PC), SPC và UPC Polish, APC Polish – chất đánh bóng Angled PC (APC).
Các thiết bị hỗ trợ lắp đặt dây nhảy quang
Máy đo kiểm dây nhảy quang chuyên dụng
Máy đo cáp quang
Máy đo cáp quang là thiết bị quang điện tử sử dụng với mục đích để kiểm tra các thông số của sợi cáp quang chẳng hạn như: độ dài tuyến cáp, điểm đứt cáp, điểm gãy sợi quang hoặc là suy hao các mối nối, điểm hàn và độ suy hao của sợi quang.
Xem thêm các mẫu máy đo cáp quang tại đây: Máy đo cáp quang
Máy đo công suất quang
Máy đo công suất quang là thiết bị cầm tay, nhỏ gọn với mục đích sử dụng để đo được một số thông số máy phát và đường dẫn quang.
Thiết bị có khả năng đo lường sự hao phí trong quá trình truyền tín hiệu quang học của cáp quang. Máy đo công suất quang được sử dụng khi thi công các thiết bị nguồn phát, nguồn nhận và đường truyền quang học.
Dựa vào kết quả đo công suất tín hiệu mà người ta có thể biết được độ mạnh yếu của tín hiệu. Từ đó đánh giá được chất lượng đường truyền so với yêu cầu đề ra có đạt hay không. Đây là cơ sở để người thi công xây dựng phương án khắc phục nhằm nâng cao chất lượng tín hiệu khi cần.
Quy trình sản xuất dây nhảy quang đạt chất lượng
Dây nhảy quang là phụ kiện quan trọng trong hệ thống mạng, viễn thông. Vậy quy trình sản xuất để tạo ra sợi dây nhảy quang đạt chuẩn gồm những bước nào:
Cộng đoạn 1: Cắt cáp quang
Thực hiện:
- Kiểm tra các thông số kỹ thuật của cắt
- Các công nhân thực hiện cắt cáp quang tuân theo nguyên tắc “cắt cáp định hướng”
- Kiểm tra viên kiểm tra tất cả các cáp đã cắt có đáp ứng yêu cầu không.
Dung sai chiều dài cáp quang:
- 0 ＜ L ＜ 1.0M ： + 3 / -2CM
- L = 1.0m ： + 7 / -3CM
- 1.0M ＜ L ≤20M: + 10 / -5CM
- 20M ＜ L ≤40M: ± 20CM
- 40M ＜ L ≤100M: ± 30CM
- L ＞ 100M: ± 50CM
Công đoạn 2: Lắp ráp các bộ phận sợi quang
Thực hiện:
- Các bộ phận phải được đeo theo các trình tự sau: Boot→Jacket Ring→Crimping ring→Backpost Ring→Spring.
- Dải áo khoác 3.0mm của cáp quang, tước Chiều dài là 2,7cm (+ – 0,3cm), 0,5cm đối với kevlar bằng Kevlar Scissor, 1,4cm (+ – 0,1cm) đối với sợi trần.
- Làm sạch sợi bằng khăn lau không dệt với cồn.
Lưu ý: Nên loại bỏ bộ đệm nhỏ hơn 10mm mỗi lần.
Công đoạn 3: Bảo dưỡng
- Trộn keo: Trộn keo 353ND và chất xúc tác rắn với tỷ lệ 10:1 trong cốc. Khuấy đều chúng theo chiều kim đồng hồ, sau đó cho vào máy bơm chân không để hút.
- Glue Injection: Nạp keo đã trộn vào kim phun, và bơm keo từ đuôi cho đến khi keo chảy ra từ giao diện của ống phun.
- Chèn sợi: Nhúng khăn giấy vào cồn để lau sợi, sau đó chèn sợi vào măng sông. Để cố gắng làm phân tán keo, quay sợi trong khi chèn.
- Kiểm soát: Đặt ống sắt đã lắp vào lò nướng. Thông thường, nhiệt độ được đặt ở 100 độ C và thời gian đóng rắn là 20 phút.
Lưu ý: IPQC phải kiểm tra độ dài của sợi quang và điền vào biên bản kiểm tra. Phải kiểm tra xem có keo dính trên bề mặt của tấm ốp hay không (Nếu có, nghĩa là keo đã lấp đầy khoảng trống bên trong).
Công đoạn 4: Lắp ráp bản vá bằng sợi quang
Thực hiện:
- Đặt sợi đều trên vòng đăng sau và đẩy vòng kevlar trên vòng đăng sau
- Dùng dao cắt chiếc áo khoác thành hai mảnh. Quấn chúng vào vòng kevlar và đeo vòng áo khoác vào.
- Đặt đầu nối vào máy uốn. Xoay quanh đầu nối sau mỗi lần uốn.
- Đặt vào ống và lá phủ. Kiểm tra xem ống có linh hoạt không.
Lưu ý: Công nhân phải điền vào bảng ghi chú lắp ráp. Bộ phận kỹ thuật phải điều chỉnh tay nghề dựa trên tờ này. Nhân viên tuần tra kiểm tra phải lấy mẫu thử độ mềm dẻo của bộ dụng cụ và lực kéo của các đầu nối mẫu.
Công đoạn 5: Đánh bóng
Thực hiện:
- Cắt phần sợi vượt quá măng sông, sau đó dùng giấy nhám mài nhẹ lớp keo.
- Đặt măng sông vào đồ gá, điều chỉnh áp suất đánh bóng và bắt đầu đánh bóng theo hướng đánh bóng
- Đối với mỗi lô sản phẩm, hãy kiểm tra xem 80% mẫu có thể vượt qua kiểm tra giao thoa kế trước khi đánh bóng lớn hay không. Nếu không, hãy điều tra khóa học và điều chỉnh tay nghề thủ công
- Kiểm tra giao diện: Giao diện phải không có vết xước, chấm trắng hoặc vết keo
Công đoạn 6: Kiểm tra IL / RL
Thực hiện:
- Kiểm tra IL: Nhấn phím “POWER” và điều chỉnh trạng thái thành IL., Kết nối đầu 1 của dây vá SC / PC với đầu SC / PC chính, một đầu khác với ổ cắm POWER và màn hình hiển thị IL của đầu 1, thay đổi đầu 1 bằng đầu 2 để nhận IL của đầu 2.
- Kiểm tra RL: Nhấn phím “RL”, kết nối đầu 1 với đầu chính, cuộn dây cáp cách đầu nối 15cm trong 5 đến 6 lần gập để lấy RL của đầu 1, thay đổi đầu 1 thành đầu 2 để lấy RL của đầu cuối 2.
Công đoạn 7: Bao bì
Sau tất cả các thử nghiệm để đảm bảo chất lượng, dây nhảy quang sẽ được đóng gói.
Thông thường, mỗi dây nhảy quang sẽ được đóng gói trong một túi nhựa, sau đó 10-50 chiếc được đóng gói trong Túi bong bóng để giữ an toàn hơn.
Có thể thấy được quy trình sản xuất ra một dây nhảy quang chất lượng gồm rất nhiều công đoạn khác nhau và được thực hiện theo trình tự và kiểm định chặt chẽ.
Hiện tượng thu mua dây nhảy quang tại Hà Nội
Tại Hà Nội hiện nay xuất hiện nhiều đơn vị thu mua các loại dây nhảy quang đã qua sử dụng. Và rõ ràng điều này gây ra tiềm ẩn nguy cơ rất lớn cho người dùng.
Những đơn vị thu mua này sau khi thực hiện gom các loại dây nhảy quang cũ rồi tiến hành gia công lại hoặc bán đi cho đơn vị gia công khác để biến cũ thành mới và bán lại ra thị trường.
Bằng sự ăn chênh lệch giữa giá thu mua thấp và giá bán cao để kiếm lợi, các đơn vị này đã tung ra thị trường nhiều sản phẩm dây nhảy quang kém chất lượng.
Chính vì vậy, hãy cảnh giác và tìm hiểu kỹ nhà phân phối uy tín để đưa ra quyết định mua đúng đắn với dây nhảy quang chính hãng, chất lượng.
Đơn vị phân phối dây nhảy quang uy tín
Sau khi tìm hiểu về quy trình sản xuất dây nhảy quang, bạn có thể thấy được để đạt được chất lượng dây nhảy quang tốt thì không đơn giản chút nào. Và ngoài thị trường thì luôn tràn ngập sản phẩm xuất sứ không rõ ràng.
Chính vì vậy mà chúng ta cần phải tìm mua dây nhảy quang từ các hãng sản xuất uy tín. Viễn Thông Xanh – là đơn vị hoạt động lâu năm trên thị trường chuyên cung cấp các thiết bị, dây cáp, dây nhảy quang,.. chính hãng.
Các mẫu dây nhảy quang của Viễn Thông Xanh luôn là hàng nhập khẩu chính hãng hoặc dây nhảy quang được sản xuất theo quy trình tại Việt Nam chất lượng cao.
Với mong muốn mang chất lượng sản phẩm tốt nhất cho khách hàng, cho nên Viễn Thông Xanh luôn có đủ số lượng và chất lượng dây nhảy quang với có đủ giấy tờ CO, CQ.
Bên cạnh đó, VTX luôn mang đến những dịch vụ: vận chuyển, lắp đặt, bảo hành tốt nhất và nhanh nhất cho khách hàng của mình.
Báo giá dây nhảy quang
Trên thị trường hiện nay, có rất nhiều đơn vị phân phối dây nhảy quang và đơn vị bán lẻ khác nhau. Để nhận được giá tốt nhất thì nên tìm trực tiếp các đơn vị phân phối lớn như Viễn Thông Xanh chứ không nên tìm các đơn vị bán lẻ vì giá sẽ bị đẩy lên.
Sau đây là bảng giá các loại dây nhảy quang để các bạn tham khảo:
Bảng giá dây nhảy quang
Với mong muốn mang đến chất lượng tốt nhất với giá ưu đãi nhất cho khách hàng. Đối với các khách hàng cần số lượng lớn dây nhảy quang, Viễn Thông Xanh luôn hỗ trợ giá chiết khấu.
Để biết thêm báo giá chi tiết hơn, hãy liên hệ với đội ngũ nhân viên kinh doanh của chúng tôi để được hỗ trợ và trả lời nhanh nhất.
Xem thêm bản báo giá chi tiết tại đây: BẢNG BÁO GIÁ DÂY NHẢY QUANG SINGLE MODE VÀ MULTIMODE
Một số lưu ý về dây nhảy quang khi mua và sử dụng
Việc lựa chọn được đúng loại dây nhảy quang là rất cần thiết cho hệ thống mạng. Chính vì vậy, hãy lưu ý những điều sau để lựa chọn đúng loại dây nhảy quang:
- Mục đích khi dùng dây nhảy quang là để nối các thiết bị nào?
- Hiểu biết các kiến thức cơ bản về dây nhảy quang.
- Phân biệt được các loại dây nhảy quang nhanh qua mắt thường.
Khi có được các kiến thức trên thì bạn đã nắm cơ bản được các thông tin về dây nhảy quang từ đó sẽ đưa ra được lựa chọn xem mình cần mua loại dây nhảy quang nào?
Tất cả các thông tin đều được liệt kê trong bài này nên mình mong rằng bài viết sẽ cung cấp đầy đủ những kiến thức bạn cần về dây nhảy quang.
Xem thêm các bài viết hay về kinh nghiệm mua và sử dụng dây nhảy quang:
Lời Kết
Vậy là bạn đã cùng mình đi đến cuối bài viết khá dài này, mình mong rằng bài viết này đã giải đáp được những thắc mắc của bạn về “dây nhảy quang” từ cấu tạo, công dụng, phân loại, phân biệt,…
Nếu bạn có nhu cầu mua các loại dây nhảy quang chính hãng, chất lượng với đầy đủ giấy tờ hoặc cần tư vấn thêm về dây nhảy quang. Xin vui lòng liên hệ trực tiếp với đội ngũ nhân viên kinh doanh của Viễn Thông Xanh để được giải đáp và hỗ trợ nhiệt tình nhất.
